12 Fiber MPO/MTP LC Kaset SM Polarity C

OS2 kaset seçiminde MPO12FSM-C nerede kullanılır?

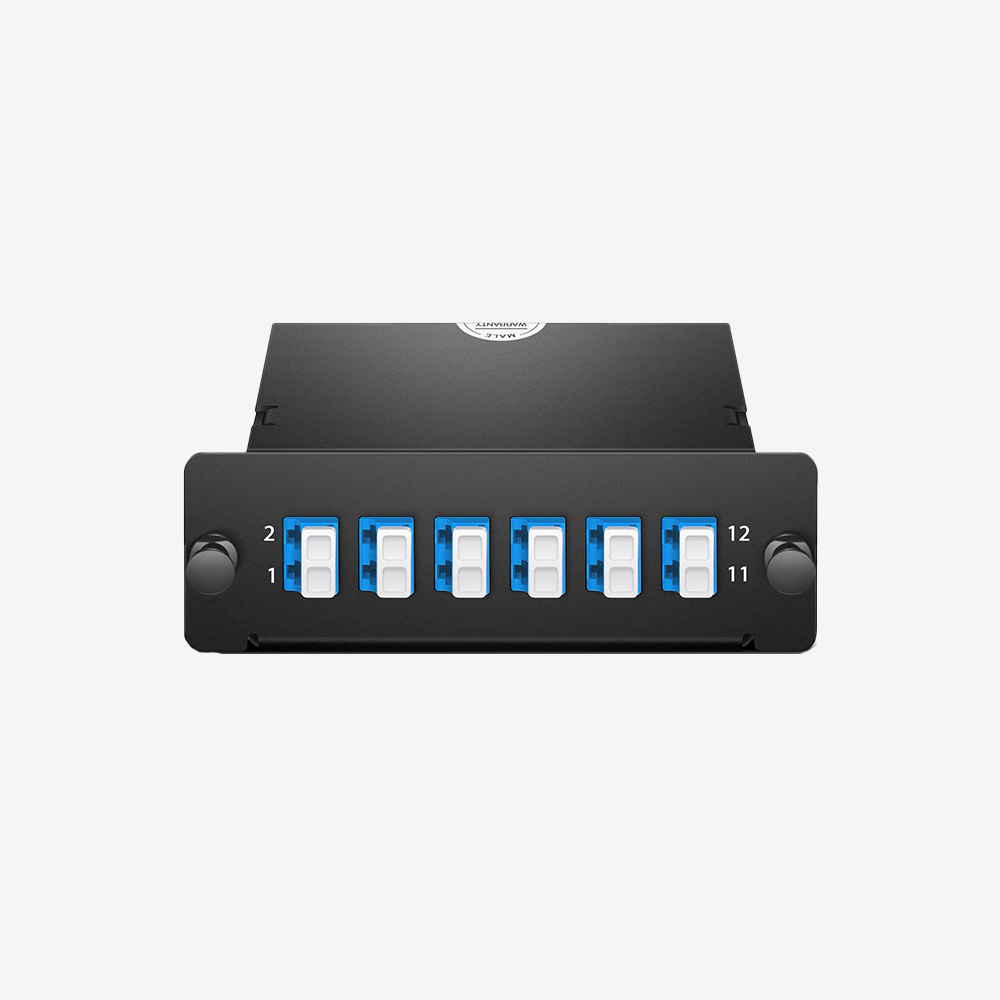

OS2 kaset Fibline MPO12FSM-C, single mode fiber altyapısında çok fiberli MPO/MTP bağlantıyı LC çıkışlara taşıyan 12 fiberli bir modüldür. Ön yüzde altı mavi LC UPC duplex port bulunur. Arka taraftaki tek MPO/MTP port pinned yapıdadır. Bu kaset, malzeme listesinde OS2 9/125 µm fiber ve Type C polarite istenen bağlantılar için değerlendirilmelidir.

Ürünü yalnız “fiber kaset” adıyla seçmek, benzer görünen farklı modüllerin karışmasına yol açabilir. MPO12FSM-C; ek tepsisi, splitter kaseti veya boş panel değildir. Görevi, uyumlu trunk bağlantısındaki fiberlere LC tarafından düzenli erişim sağlamaktır. Elektrik beslemesi isteyen bir medya dönüştürücü gibi single mode ile multimode arasında dönüşüm yapmaz.

Teklifte belirtilecek bağlantı düzeni

Satın alma talebini “12 fiber, 6 LC UPC duplex, OS2, pinned MPO/MTP, Type C” bilgileriyle hazırlayabilirsiniz. Model kodunun da yazılması, özellikle aynı işte A ve B polariteli kasetler bulunuyorsa teslimat kontrolünü kolaylaştırır. MTP LC kaset veya MPO LC kaset adları piyasada aynı ürün ailesini araştırmak için kullanılır; son seçimde üretici kodu ve teknik tablo esas alınmalıdır.

Bir bağlantı çiftini nasıl saymalısınız?

Duplex LC portta iki ayrı fiber konumu vardır. Bu modelin altı duplex portu toplam 12 fiber taşır; 12 duplex port kapasitesi sunmaz. İki fiber kullanan cihaz bağlantıları planlanırken altı çift üzerinden hesap yapılır. Bir portun iki fiberini iki bağımsız duplex bağlantı gibi saymak, ihtiyaç duyulan kaset adedinin eksik belirlenmesine neden olur.

“12 fiber MTP kaset” ve “6 port LC kaset” ifadeleri burada aynı kapasitenin iki farklı anlatımıdır. Daha fazla cihaz çifti bağlanacaksa paneldeki boş yuvalar ve trunk kapasitesiyle birlikte büyüme planı yapılmalıdır. Kaset kategorisindeki kapasite seçenekleri, 12 fiber ile 24 fiber ürünleri karşılaştırmak için kullanılabilir.

Single mode kaset ile kablo ve cihaz uyumu

OS2, fiberin single mode sınıfını belirtir. Aynı LC konnektör biçimini kullanan OM3 ve OM4 kablolar multimode olduğundan, yalnızca fişin oturmasına bakarak uygun kabul edilmemelidir. Kablonun fiber tipi ile aktif cihazın optik modül gereksinimini karşılaştırın. Böylece dış görünüşü benzer parçalar arasında seçim yaparken fiber sınıfını gözden kaçırmazsınız.

SM kaset üzerindeki ön bağlantılar UPC’dir. Patch cord seçerken LC uç yüzeyini buna göre eşleştirin. Arka tarafta ise pin yapısı, konnektör yönü ve bağlantı planı birlikte değerlendirilir. Modelin destekleyeceği mesafe ya da ağ hızı yalnız kasetin adından çıkarılamaz; optik modüller, kablo uzunluğu ve hattaki bağlantı kayıpları sonucu belirler.

Panel içine yerleştirmeden önce

• Panelin kaset yuvasını ve modül sabitleme biçimini karşılaştırın.
• Trunk ucunun pinned bağlantıyla eşleşmesini kontrol edin.
• Ön LC çiftlerini hat çizelgesindeki cihaz portlarıyla eşleştirin.
• Bağlantı yüzeylerini inceleyin; kir varsa uygun temizlikten sonra tekrar kontrol edin.

MTP patch panel arayan kullanıcı için bu ürün, uyumlu panelde kullanılacak kaset bileşenidir. Panelin kendisi ile aynı parça değildir. Aynı kapasitedeki farklı serilerin mekanik uyumunu varsaymak yerine kaset yuvasını kontrol etmek gerekir. Kablo çıkışında bakım için erişim alanı bırakmak, sonraki bağlantı değişikliklerinde konnektörlere gereksiz yük binmesini azaltır.

Type C siparişini doğrulama

Polarity C ibaresi, bağlantı hatalarını kendiliğinden düzelten bir özellik olarak düşünülmemelidir. Kaset, trunk ve karşı uçtaki LC kablolama düzeni aynı plana uymalıdır. MTP-LC dönüşüm kaseti alırken mevcut hattın polarite kaydı belirsizse önce bu düzenin tespit edilmesi gerekir. Rastgele bir polarite seçip cihaz tarafında kabloları deneyerek değiştirmek, bakım kaydını da belirsiz bırakır.

Teknik teyit için üreticinin MPO12FSM-C kaydını inceleyin. Projenizde farklı polarite belirtilmişse OS2 Type B modelini karşılaştırın. Siparişin son kontrolünde ürün kodu, fiber sınıfı, duplex port sayısı ve polariteyi birlikte okumak benzer kasetlerin karışmasını önlemeye yardımcı olur.
