12 Fiber MPO/MTP LC Kaset SM Polarity B

MTP LC kaset ile single mode omurgadan LC erişim

Fibline MPO12FSM-B, OS2 fiber kullanılan bir trunk hattını panelin önünde LC UPC bağlantılara açmak için seçilir. Bu MTP LC kaset, 12 fiberi altı duplex portta toplar. Arkada bir MPO/MTP port vardır; bağlantı pinned yapıdadır. Modelin Type B polaritesi, mevcut kablolama planıyla birlikte kontrol edilmesi gereken sipariş bilgisidir.

Bir single mode kaset ararken yalnızca LC çıkışlı olması yeterli bir seçim ölçütü değildir. MPO12FSM-B’nin 9/125 µm OS2 fiber yapısı, ön taraftaki UPC uç yüzeyi ve arka bağlantısının pin düzeni aynı projeye uygun olmalıdır. Özellikle çalışan bir hattın kaseti yenileniyorsa, sökülen parçanın ürün koduyla birlikte bu üç bilgiyi karşılaştırmak işinizi kolaylaştırır.

Bu OS2 kaset hangi ihtiyacı karşılar?

Trunk kablonun kabinet içinde düzenli biçimde sonlandırıldığı ve cihazlara ayrı LC bağlantılarla erişildiği uygulamalarda kullanılabilir. Altı duplex çıkış, iki fiberli bağlantılar için altı çift erişim noktası sağlar. Örneğin mevcut panelde birkaç LC bağlantısını yeniden düzenlerken ana trunk kabloyu her cihazın önüne taşımak yerine, dağıtım kaseti üzerinden bağlantı planını takip edebilirsiniz. Aktif cihaz ile kullanılacak optik modülün single mode bağlantıya uygunluğu ayrıca kontrol edilir.

SM kaset ve OS2 MTP kaset adları bu ürünün single mode tarafını anlatır. OM3 veya OM4 multimode kasetler farklı fiber sınıflarıdır; aynı görünümlü LC yuvaları bulunduğu için birbirlerinin yerine seçilmemelidir. OS2 ibaresi de tek başına belirli bir kilometre veya hız garantisi vermez. Mesafe, optik modüllerin özelliklerine ve bütün hattın kayıp bütçesine bağlıdır.

Ön ve arka bağlantıları birlikte okuyun

Buradaki 12 fiber kaset tanımı, 12 duplex port anlamına gelmez. Her LC duplex bağlantı iki fiber konumundan oluştuğu için ön yüzde altı port bulunur. “6 port LC kaset” araması bu kapasiteye karşılık gelir. On iki duplex cihaz bağlantısı gerekiyorsa 24 fiber kapasitesi ve uygun trunk düzeni değerlendirilmelidir. Alternatifleri MTP/MPO kaset modelleri arasında inceleyebilirsiniz.

Çalışan bir bağlantıda kaset değişimi

Değişimden önce hangi LC çiftinin hangi cihaz portuna bağlı olduğunu kaydedin. Etiketleri sadece kablonun bir ucuna değil, karşı uç kaydıyla eşleşecek şekilde düzenlemek sonradan yapılacak kontrolleri kolaylaştırır. Yeni MPO LC kaset yerine oturtulmadan önce panelin yuva ve sabitleme biçiminin uyumlu olduğu doğrulanmalıdır. Aynı fiber sayısına sahip farklı markaların kasetleri her panelde ortak bir mekanik yapıyı kullanmayabilir.

1. Mevcut kasetin fiber sınıfını, polaritesini ve pin bilgisini okuyun.
2. Trunk kabloyu ve karşı uçtaki bağlantıları şemayla karşılaştırın.
3. LC bağlantıların çiftlerini koruyarak etiket ve port kaydını kontrol edin.
4. Konnektör yüzeylerini inceleyin; gerekiyorsa uygun yöntemle temizleyip yeniden kontrol edin.
5. Bağlantı sonrası ölçümleri ve cihazların alıcı-verici eşleşmesini doğrulayın.

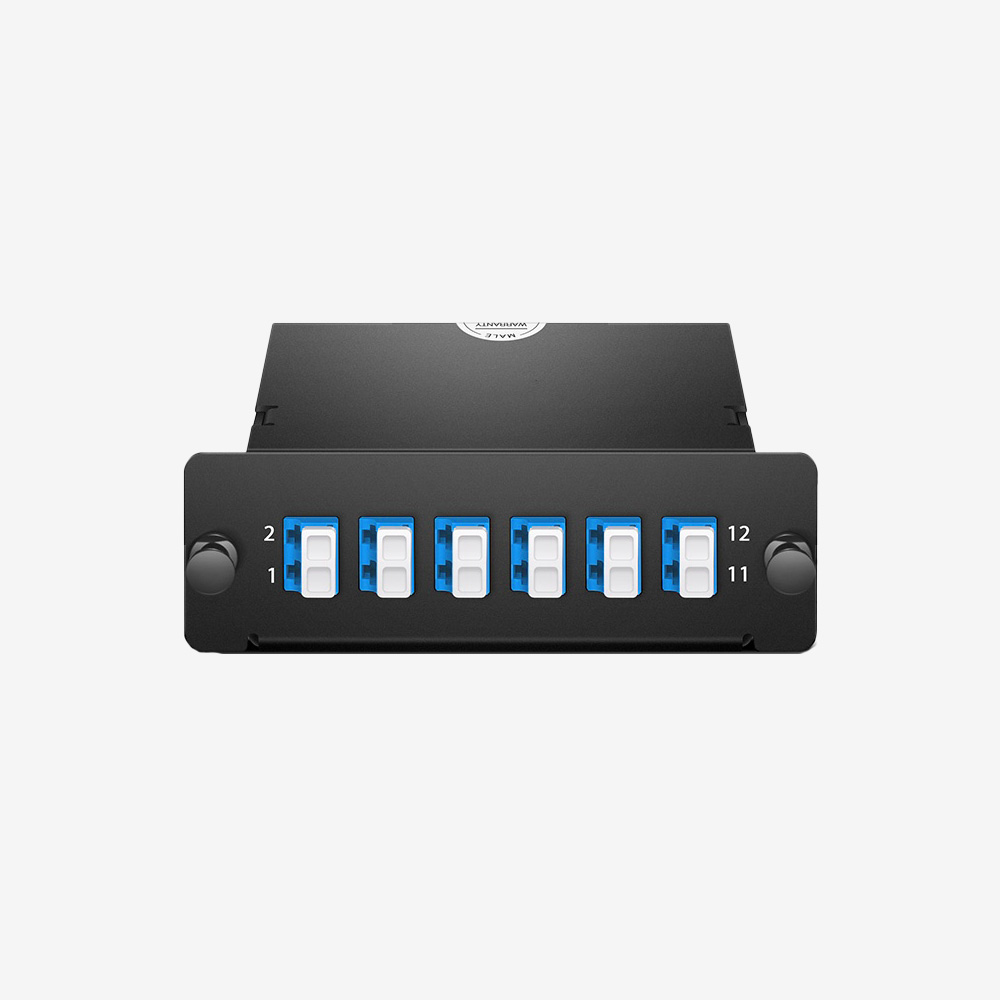

Mavi LC adaptörler bu modelin UPC arayüzünü gösterir. Kullanılacak patch cord ucunu bu bilgiye göre seçin; APC ve UPC uçları gelişigüzel eşleştirmeyin. Pinned MPO/MTP tarafında da karşı kablo ucunun pin uyumuna bakılmalıdır. Konnektörün fiziksel olarak yaklaşması veya kasaya oturması, bütün fiber eşleşmelerinin doğru olduğunu kanıtlamaz.

Kaset, panel ve polariteyi ayıran seçim notları

Bu ürün bir MTP-LC dönüşüm kasetidir; rack kabine doğrudan takılan komple patch panel değildir. MTP patch panel için modül arıyorsanız panelin kabul ettiği kaset biçimini öğrenin. Sipariş listesinde panel, kaset ve bağlantı kablolarının ayrı kalemler olarak belirtilmesi, teslimatta eksik bileşenle karşılaşmayı önler.

Polarity B seçimini yalnızca ürün adındaki harfe göre yapmayın. Trunk, iki uçtaki kasetler ve LC patch cord düzeni birlikte çalışmalıdır. Üreticinin MPO12FSM-B teknik bilgileri sipariş kontrolünde kullanılabilir. Proje Type A gerektiriyorsa 12 fiber OS2 Type A kaseti ayrı değerlendirin; aynı kapasiteye sahip olması polarite farkını ortadan kaldırmaz.
