12 Fiber MPO/MTP LC Kaset SM Polarity A
₺5.798,95 KDV hariç₺6.958,74 KDV dahil
107 adet stokta
Açıklama
Single Mode MTP LC Kaset: 12 Fiber OS2

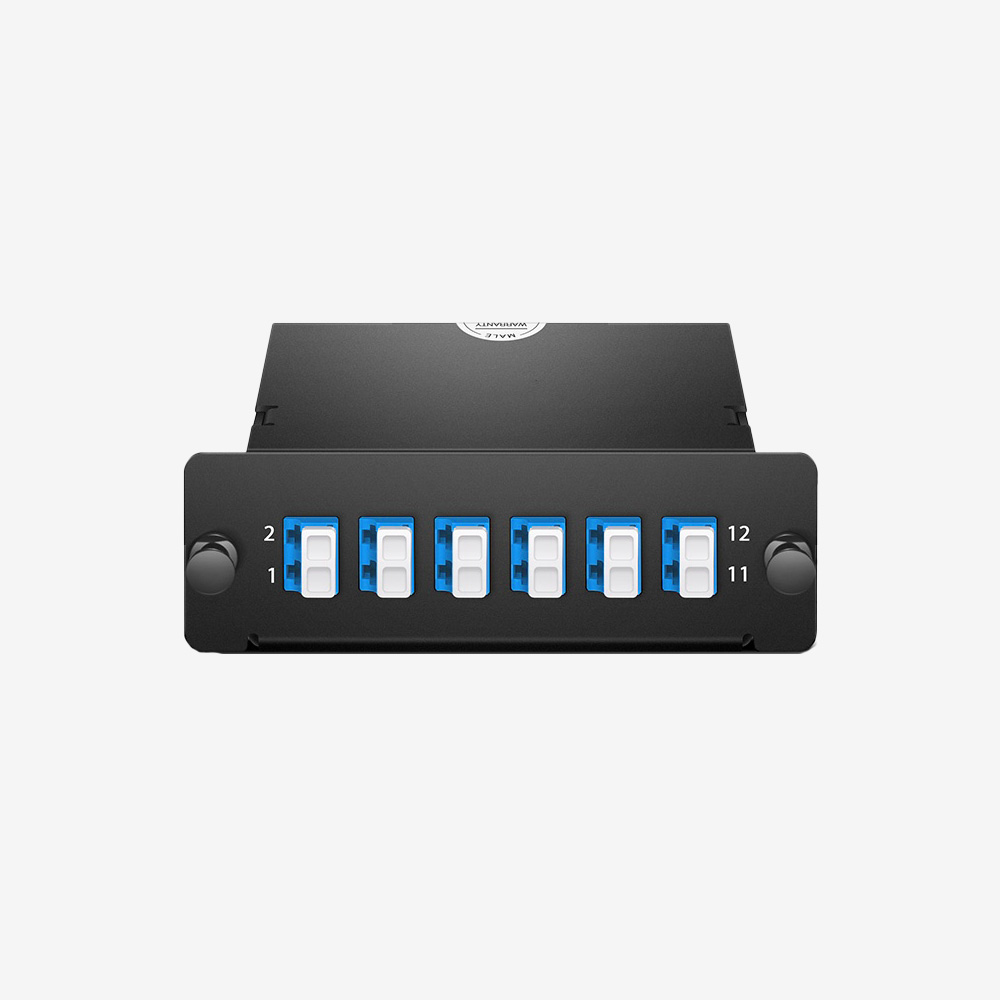

MTP LC kaset Fibline MPO12FSM-A, single mode omurgayı panel önündeki LC bağlantılarına dağıtmak için kullanılır. OS2 9/125 µm fiber yapısındaki bu model, 12 fiberi altı mavi LC UPC duplex portta sunar. Arkasında bir pimli MPO/MTP portu bulunur; kasetin polarite seçeneği Type A’dır.
SM kaset arayan bir kurulum ekibi için ilk kontrol, mevcut hattın gerçekten single mode olmasıdır. LC konnektörün fiziksel biçimi farklı fiber sınıflarında benzer görünebilir. Bu nedenle eski parçanın modelini, kablonun OS2 bilgisini ve cihazın optik arayüzünü birlikte okuyun. MPO12FSM-A kodu, siparişte modelin açıkça tanımlanmasını sağlar.
MPO12FSM-A Teknik Tablosu
| Marka | Fibline |
|---|---|
| Ürün kodu | MPO12FSM-A |
| Fiber sınıfı | Single mode OS2, 9/125 µm |
| Toplam kapasite | 12 fiber |
| LC tarafı | 6 LC UPC duplex port, mavi |
| Trunk tarafı | 1 MPO/MTP port, pimli |
| Polarite | Type A |
| Konnektör yapısı | Zirconia ceramic |
| Yerleşim | Panel içine takılan kaset |
OS2 Kaset İçin LC UPC Uç Seçimi
Bu model üzerindeki ön bağlantılar LC UPC’dir. Bağlayacağınız patch cordun kasete gelen ucunun da uygun cilalama yapısında olması gerekir. UPC ve APC uçları doğrudan birbirine eşlemeyin. İki uç fiziksel olarak benzer görünse bile yüzey geometrilerinin farklı olması kayba veya bağlantı yüzeyinde hasara yol açabilir.
Cihaz tarafında farklı bir konnektör bulunması, kasetin LC portunu değiştirmez. Kullanılacak kablonun her iki ucunu kendi bağlanacağı arayüze göre seçin. UPC ve APC ayrımı hakkında Fluke Networks’ün teknik açıklamasını inceleyebilirsiniz. Arka MPO bağlantısının özellikleri ayrıca doğrulanmalıdır; ön LC bilgisinden arka ucun cilalama tipini çıkarmayın.
12 Fiber MTP Kaset Kaç LC Bağlantısı Sunar?
12 fiber MTP kaset ifadesi burada altı duplex port anlamına gelir. Her duplex port iki fiber taşır. İki fiber kullanan bir LC bağlantısını bir çift port üzerinden planlayabilirsiniz; cihaz sayısını belirlerken aktif modülün kullandığı optik düzeni de dikkate alın.
Teklif karşılaştırmasında “6 port LC kaset” ile “12 fiber kaset” bu model için aynı kapasiteyi tarif edebilir. Buna karşılık on iki duplex port talebi 24 fiber gerektirir. Müşterinizin listesinde yalnızca port sayısı varsa bunun tekil bağlantı mı, duplex çift mi olduğunu netleştirmek yanlış miktarda ürün alınmasını önler.
Single Mode Kaset İçin Panel Hazırlığı
Optik özellikler, mekanik panel uyumundan ayrı olarak kontrol edilmelidir. Bir modülün optik özelliklerinin uygun olması, mevcut kaset yuvasına takılacağını göstermez. Gövde ölçülerini, sabitleme yerlerini ve bağlantılara erişim alanını karşılaştırın. Kaset, kendi başına tam bir rack panel oluşturmaz.
Yeni kurulumlarda MTP/MPO panel gövdesini kaset sayısıyla birlikte seçin. Trunk kablo arka portu zorlamadan yerleşmeli, ön LC kabloları da düzenleyiciye rahatça ulaşmalıdır. Panel kapağını kapatırken kabloyu sıkıştırmadığınızı ve konnektöre çekme yükü bindirmediğinizi kontrol edin.
MPO LC Kaset ve MTP-LC Dönüşüm Kaseti Adları
MPO LC kaset veya MTP-LC dönüşüm kaseti olarak aranan bu ürün, çok fiberli arayüz ile LC uçlar arasında pasif dağıtım sağlar. Elektrik beslemesine ihtiyaç duyan bir medya dönüştürücü değildir. Single mode kullanması da sınırsız mesafe veya belirli bir ağ hızı garantisi vermez; bağlantı kayıpları ve optik modüllerin değerleri hesaplanmalıdır.
OS2 hattınıza ekleyeceğiniz her bağlantıyı kayıp bütçesine dahil edin. Yeni kasetin ardından cihazda optik seviye değişiyorsa bağlantı yüzeylerini ve ölçüm sonuçlarını inceleyin. Yalnızca port rengine veya cihazın bağlantı ışığına bakmak, kurulumun bütün teknik koşullarını doğrulamaz.
Polarity A ile Siparişi Tamamlamadan Önce
Polarity A seçeneğini trunk kablo, karşı kaset ve cihaz tarafındaki uç eşleşmesiyle birlikte değerlendirin. Bu modelin pimli arka bağlantısına uygun karşı konnektör gereklidir. Pin uyumu mekanik eşleşmeyi, polarite ise fiberlerin hangi uçlara ulaştığını ilgilendirir; iki kontrolü birbirinin yerine kullanmayın.
Montaj sonunda port numaralarını çizelgeye işleyin ve projenin istediği optik testleri kaydedin. Ölçüm dosyasında MPO12FSM-A modelini ve test edilen bağlantıları belirtin. Elinizdeki sisteme uyum konusunda destek için panel modelini, trunk uçlarını ve eski kasetin etiketini FiberStor ile paylaşabilirsiniz.
