12 Core Askı Telli Fiber Optik Kablo – Single Mode Çift Zırhlı HDPE

Single Mode 12 Core Askı Telli Fiber Kablo

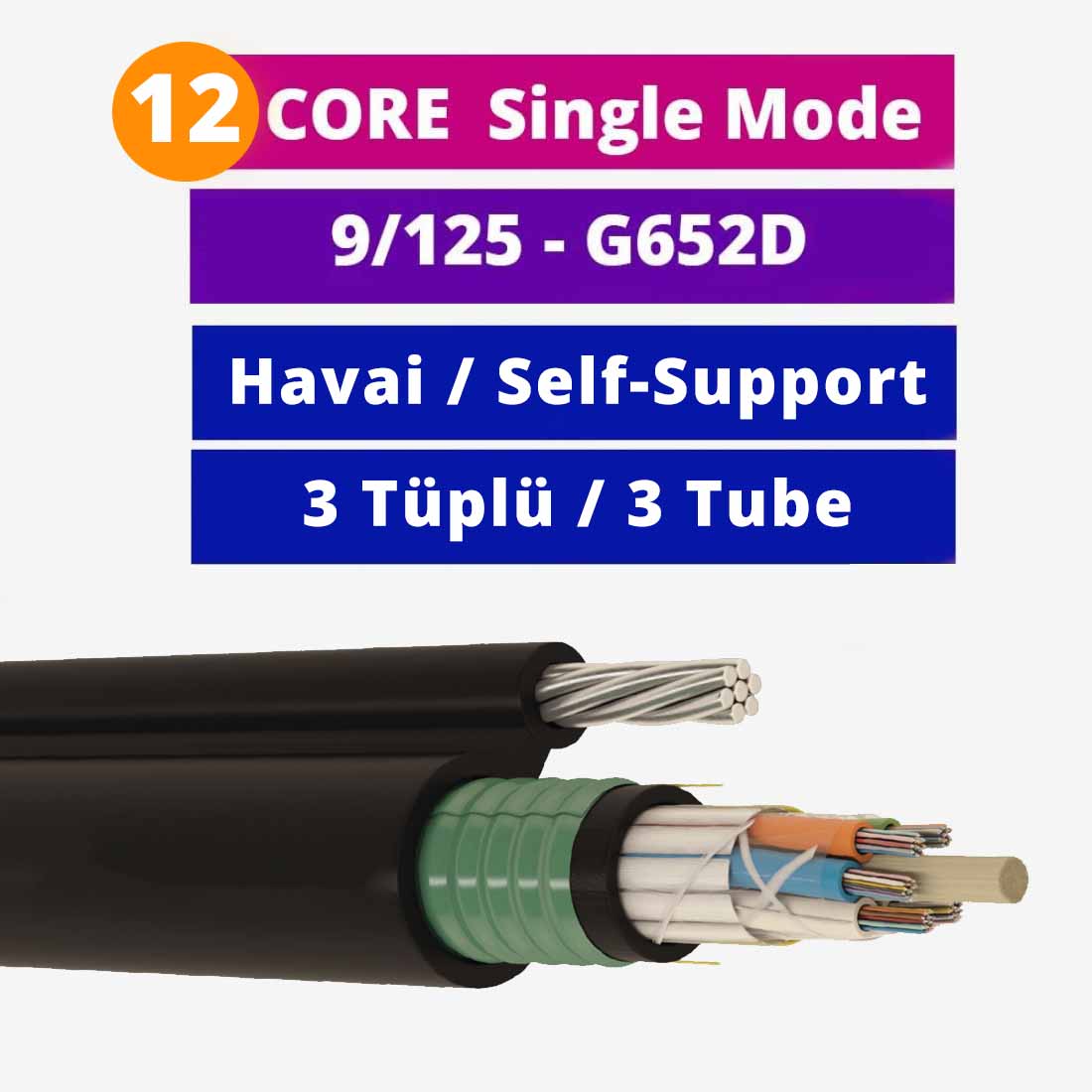

Single mode Fibline AT3T12CR652DFH, 12 fiberli, çift zırhlı ve üç tüplü askı telli kablo modelidir. G652D fiber ve HDPE dış kılıfla sunulan bu ürün, havai güzergâh üzerinden optik bağlantı kurulacak projelerde değerlendirilir. Yer altı kablosundan farklı olarak taşıyıcı yapı içeren bu modelin seçiminde, fiber kapasitesi kadar direkler arasındaki açıklık ve montaj koşulları da belirleyicidir.

Bir kampüste binalar arasında bağlantı kurarken veya sahadaki dağıtım noktalarını birbirine bağlarken, yalnızca kablo uzunluğuna bakmak yeterli olmaz. Taşıma düzeni, sabitleme noktaları ve sonlandırma planı birlikte hazırlanmalıdır. Ürün kodunun AT3T12CR652DFH olarak kontrol edilmesi, aynı fiber sayısına sahip farklı yapıdaki kabloların birbirine karıştırılmasını önler.

Single Mode Modelin Temel Özellikleri

• Marka: Fibline.
• Model: AT3T12CR652DFH.
• Fiber kapasitesi: 12 core.
• Optik fiber: G652D single mode.
• Kablo düzeni: Üç tüplü, çift zırhlı, askı telli yapı.
• Kılıf malzemesi: HDPE.
• Minimum sipariş: 2000 metre; stok ve makara bilgileri sipariş öncesinde teyit edilmelidir.

Askı Telli Kablo Hangi İşlerde Kullanılır?

Askı telli kablo, güzergâhın direkler veya uygun taşıyıcı noktalar üzerinden ilerlediği dış ortam projelerinde tercih edilir. Havai fiber kablo uygulamasında kablonun yükü, taşıyıcı düzen üzerinden karşılanmalıdır. Uç bağlantıları gelişigüzel bağlamak veya optik bölümü doğrudan sıkıştırmak, kurulumun güvenilirliğini azaltabilir. Uygun askı ve gergi elemanları, kablonun gerçek yapısı ve proje şartları üzerinden seçilmelidir.

Bu ürünün askı telli olması, her açıklıkta aynı şekilde kullanılabileceği anlamına gelmez. Rüzgâr, buz yükü, kot farkı ve direk aralığı gibi koşullar saha hesabına dâhildir. Belirli bir metre aralığı için uygunluk isteniyorsa montajdan önce teknik değerlendirme yapılmalı; ürünün izin verilen çekme ve bükülme değerleri esas alınmalıdır.

12 Fiber Kapasitesi ve Sonlandırma Planı

On iki fiber, proje ekibinin aktif bağlantılar ile yedek fiberleri aynı kablo içinde planlamasına imkân verir. Kullanılan optik modüllerin tek fiberli veya çift fiberli çalışması, kurulabilecek bağlantı sayısını etkiler. Bu nedenle 12 core bilgisi, tek başına 12 bağımsız cihaz bağlantısı veya belirli bir internet hızı taahhüdü değildir.

Üç tüplü yapıdaki fiberlerin tanımlanması ve ek noktalarında kayıt altına alınması, sonradan yapılacak müdahaleleri kolaylaştırır. Fiber numaraları, kullanılan portlar ve boş bırakılan hatlar bir sonlandırma çizelgesinde tutulabilir. Dağıtım kutusunun kablo girişleri, ek kaseti kapasitesi ve pigtail düzeni de satın alma listesine eklenmelidir.

Zırhlı Kablo ve Dış Ortam Kılıfı

Zırhlı kablo seçimi mekanik koruma ihtiyacının bir parçasıdır. HDPE dış kılıf, LSZH kılıf veya belirli bir yangın sınıfı ile aynı ifade değildir. Bina girişinde güzergâhın kapalı alana geçtiği bölüm için ilgili proje şartları kontrol edilmelidir. Metal bileşenlerin bulunduğu hatlarda topraklama ve eşpotansiyel bağlantı ihtiyacını yetkili ekip değerlendirmelidir.

G652D fiber sınıfı ile kablonun dış yapısı ayrı özelliklerdir. Optik sınıf bağlantı tasarımında, taşıyıcı ve kılıf yapısı ise döşeme yönteminde dikkate alınır. Standart kapsamını öğrenmek için ITU-T G.652 açıklamasını inceleyebilirsiniz. Bu genel kaynak, projeye özel mekanik hesap veya ürün test raporu yerine geçmez.

Montaj ve Kabul Kontrolleri

Kurulum öncesinde makara üzerindeki model ve metraj işaretlerini siparişle karşılaştırın. Güzergâhı inceleyerek köşe dönüşlerini, sabitleme noktalarını ve ek yapılacak bölgeleri belirleyin. Kabloyu keskin yüzeylerden koruyun; taşıyıcı sistemin yükünü optik fiber bölümüne aktarmayacak bir montaj düzeni kullanın. Servis payı bırakılacak alanlar, ileride erişilebilecek şekilde seçilmelidir.

Sonlandırma tamamlandığında konnektör temizliği ve bağlantı düzeni kontrol edilir. Projenin ölçüm planına göre optik kayıp testleri ve gerekiyorsa OTDR kayıtları alınır. Ölçüm raporlarını port listesiyle birlikte saklamak, ileride oluşabilecek arızanın hangi bölümde olduğunu araştırmayı kolaylaştırır.

Sık Sorulan Sorular

Havai fiber kablo ile yer altı modeli aynı mı?

Hayır. Döşeme yöntemi ve taşıyıcı yapı farklıdır. Güzergâhınız yer altından ilerliyorsa 12 core çelik zırhlı yer altı kablosunu ayrıca değerlendirin. Model seçimini yalnızca fiber sayısına göre yapmayın.

Ürün hazır konnektörlerle mi bağlanır?

Bu model bir altyapı kablosudur. Uç bağlantıları, projenin SC veya LC gibi arayüz ve APC veya UPC gereksinimine göre ayrıca planlanır. Pigtail, adaptör ve sonlandırma kutusunun kapsamı sipariş sırasında belirlenmelidir.

Sipariş için hangi bilgileri paylaşmalıyım?

Gerekli toplam metrajı, direk açıklıklarını, güzergâh koşullarını ve sonlandırma noktalarını iletin. Minimum sipariş 2000 metredir. Güncel bulunabilirlik, sevkiyat ve teknik uygunluk için FiberStor ile iletişime geçebilirsiniz.
