Özel patch cord: kabin yoğunluğu ve mekanik koruma için iki ayrı çözüm

Her patch cord ihtiyacı yalnızca iki port arasındaki mesafeden ibaret değildir. Yoğun bir panelde kablo yığınını azaltmak ya da bağlantının geçtiği yerde ilave mekanik koruma sağlamak gerekebilir. Özel patch cord kategorisinde bu iki ihtiyaca karşılık gelen uniboot patch cord ve çelik zırhlı patch cord ürünleri yer alır.

Bu yapılar birbirinin alternatifi gibi görünse de aynı özelliği anlatmaz. Uniboot, iki fiberin ortak bir kablo ve ortak LC çıkış yapısında düzenlenmesine odaklanır. Zırhlı ürün ise fiber çevresindeki metal koruyucu katmanla ayrılır. Seçimi “hangisi daha üst model?” sorusundan başlayarak değil, bağlantı yolunda neye ihtiyaç duyulduğundan başlayarak yapın.

Uniboot ne zaman tercih edilir?

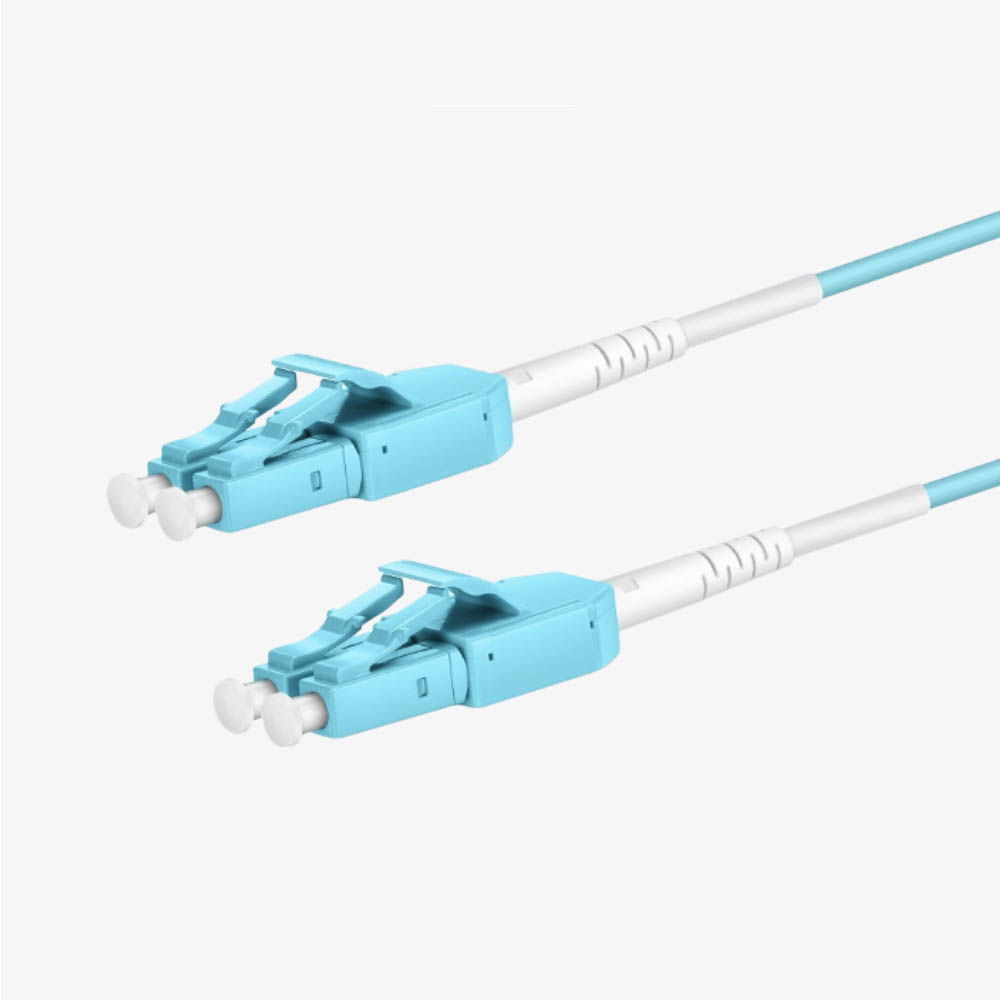

LC LC duplex bağlantıların sık kullanıldığı kabinlerde, iki fiberin tek kablo gövdesinde taşınması kablo düzenini kolaylaştırabilir. Buradaki LC UPC–LC UPC uniboot modeller OS2 single mode ve OM3 multimode seçenekleriyle listelenir. Uçlar aynı LC ailesinde olsa da bu iki fiber sınıfı birbirinin yerine seçilmez; mevcut kablo ve aktif port düzenine uyulmalıdır.

Uniboot ifadesi her üründe aynı polarite değiştirme veya çekme mekanizmasının bulunduğu anlamına gelmez. Bazı ürün ailelerinde ilave özellikler olabilir; burada seçtiğiniz modelin dokümanını esas alın. Bağlantının gönderme ve alma yönünü, kablonun iki ucundaki port planıyla birlikte kontrol edin.

Çelik zırhlı patch cord ne sağlar?

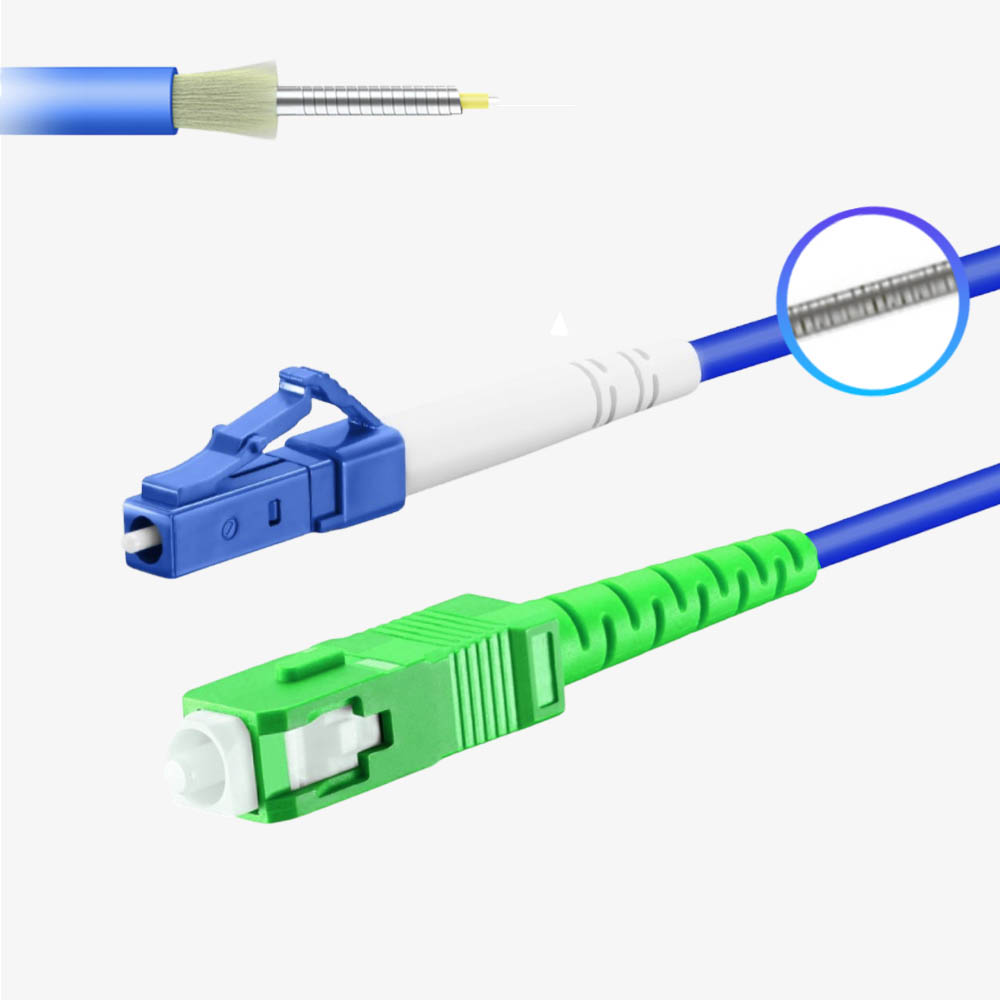

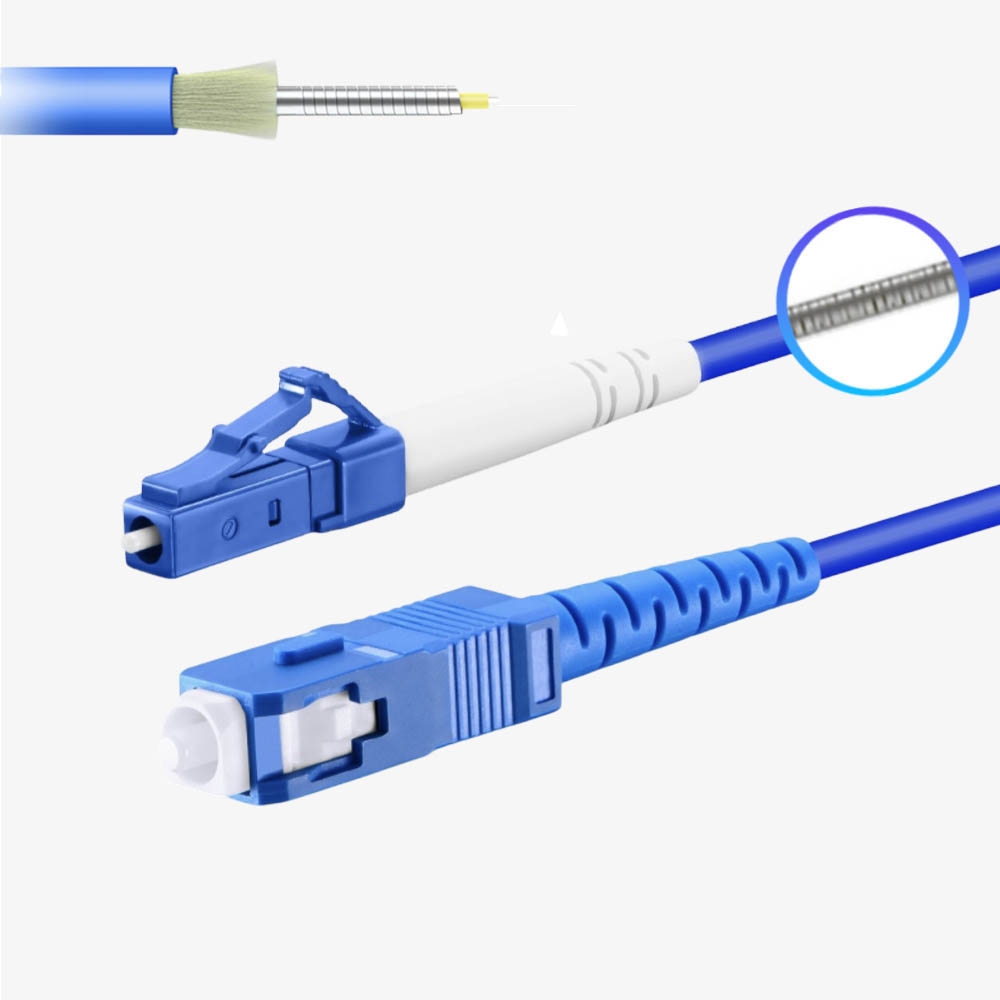

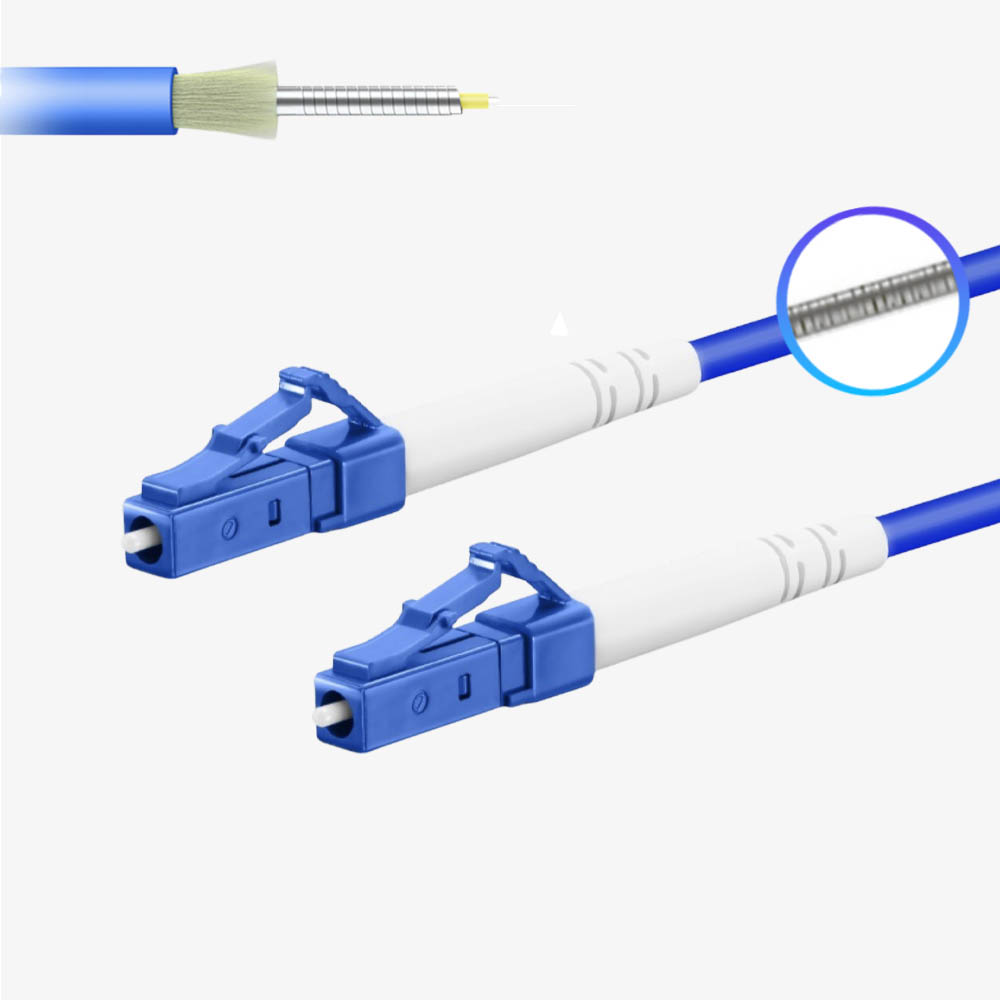

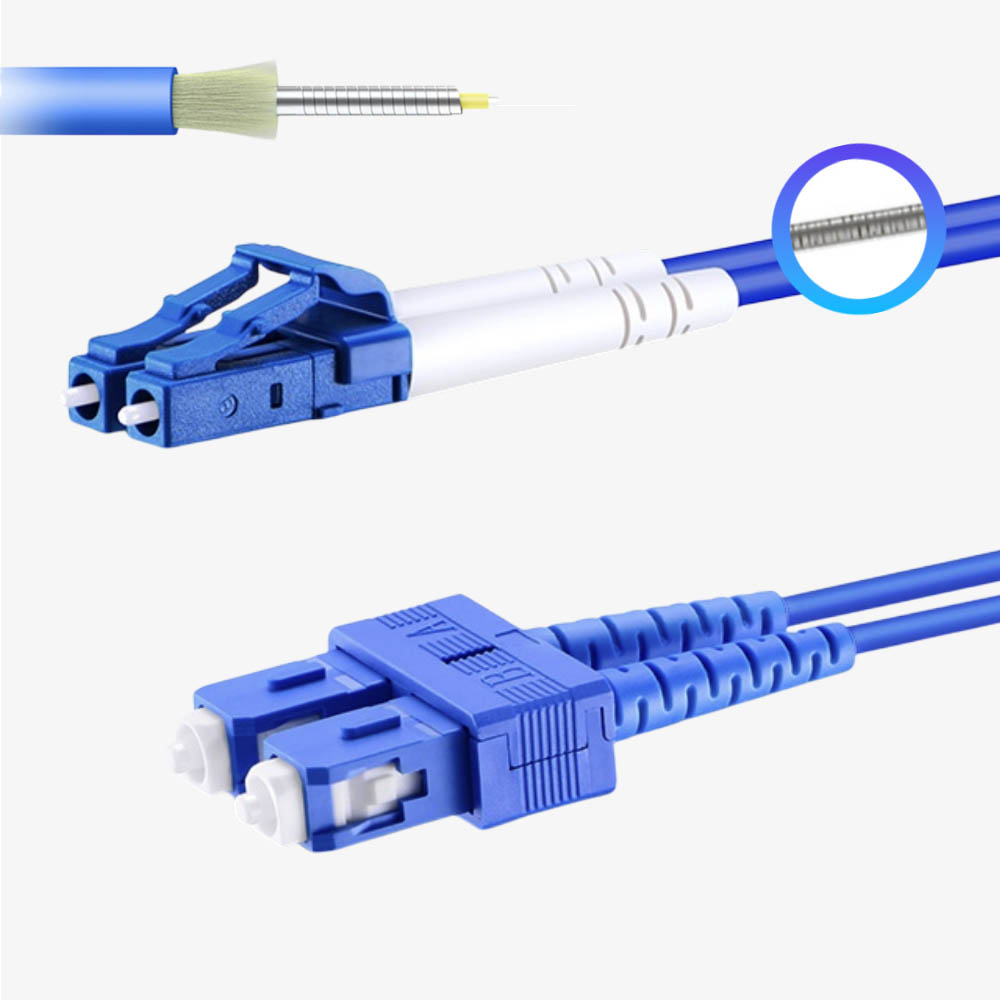

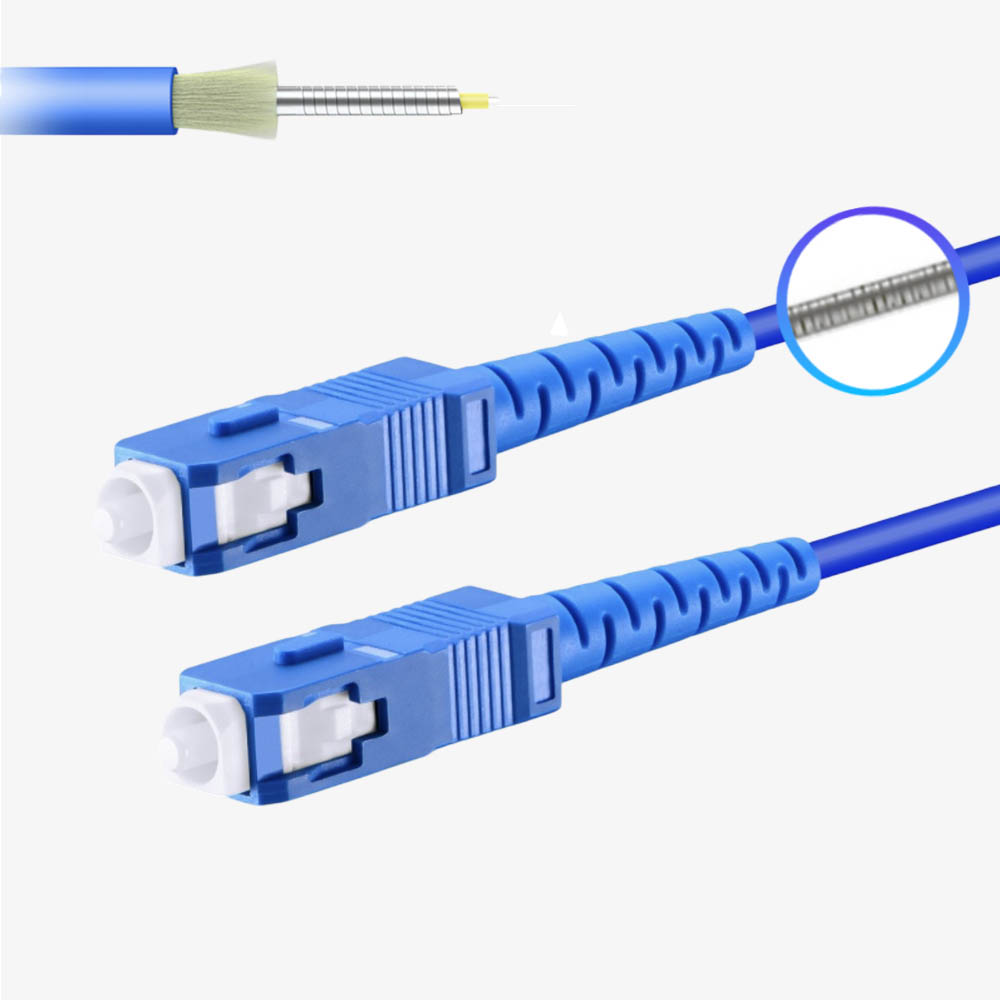

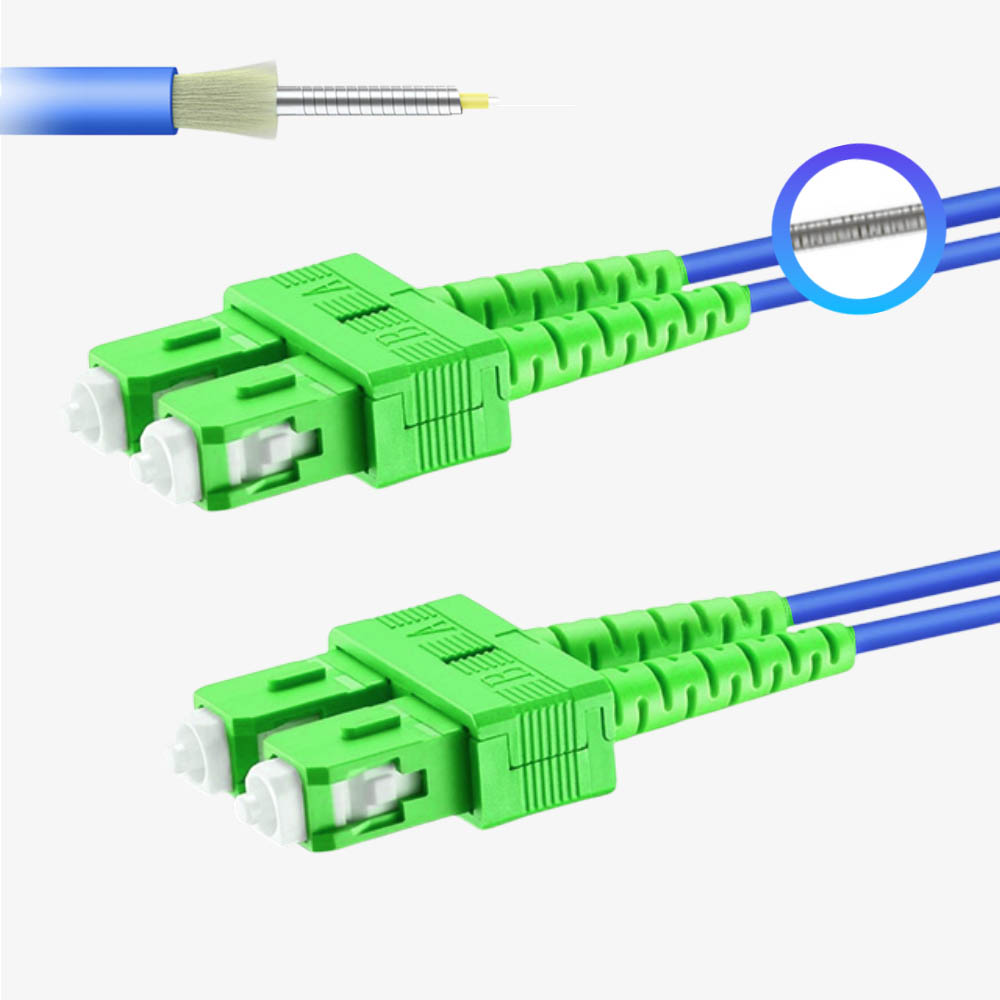

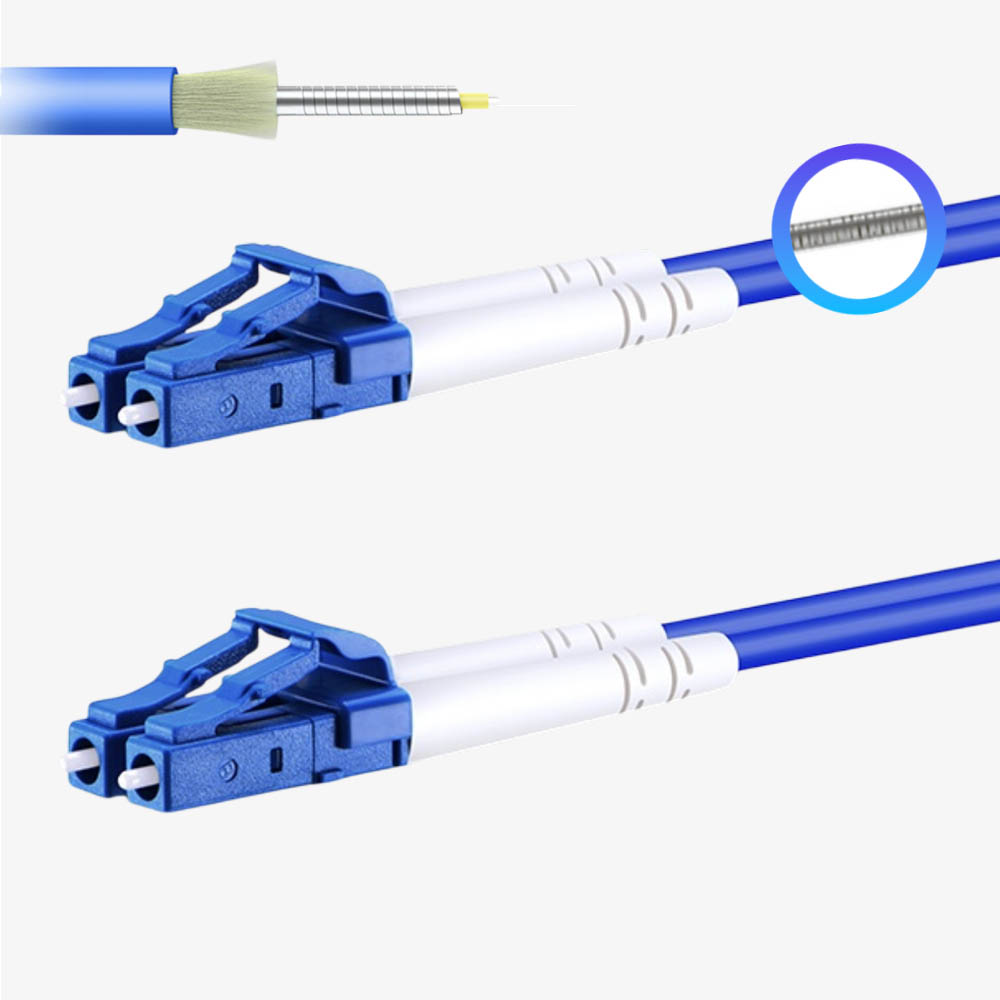

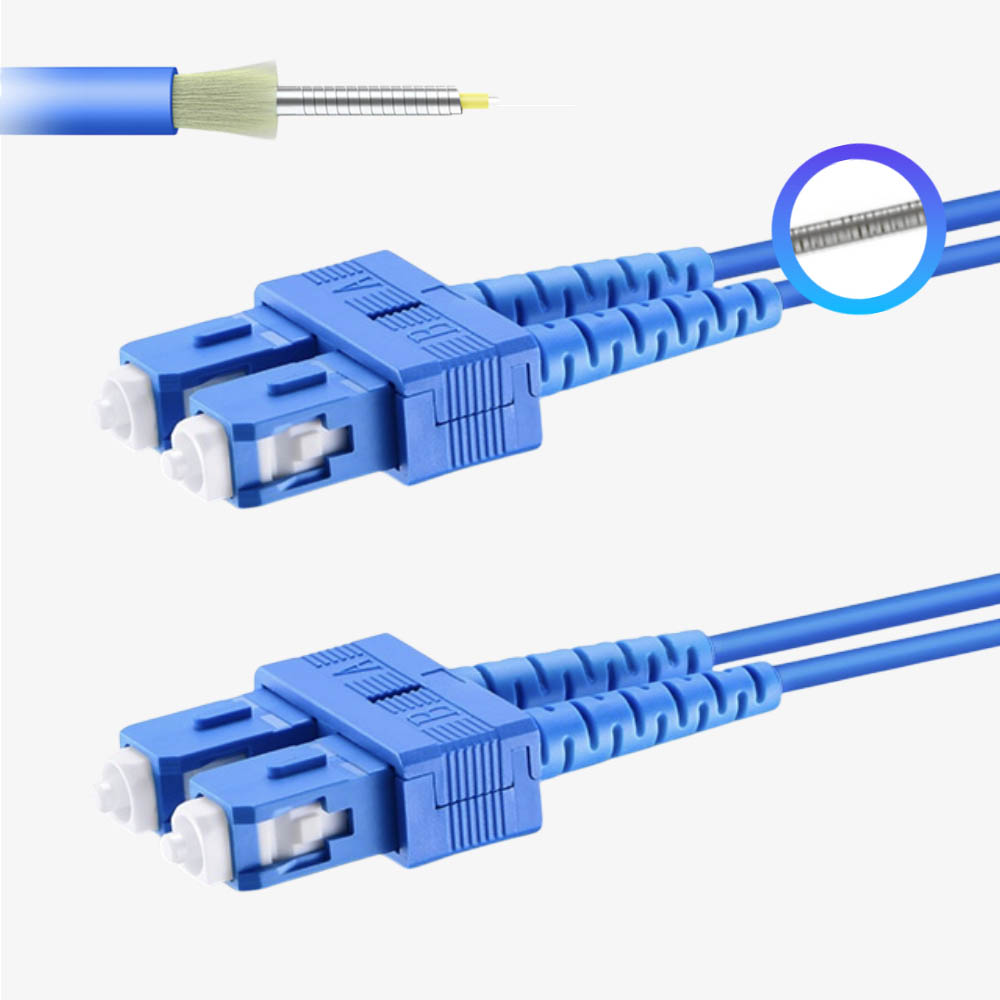

Zırhlı patch cord, standart bağlantı kablosuna göre farklı bir koruyucu yapı sunar. Bu grupta 3 mm LSZH çelik zırhlı, G657A2 single mode ürünler bulunur. LC UPC–LC UPC, LC UPC–SC UPC, LC UPC–SC APC, SC UPC–SC UPC ve SC APC–SC APC uç eşleşmeleri simplex veya duplex seçeneklerde yer alır.

Zırhın bulunması ürünün doğrudan toprağa gömülebileceğini, su altında çalışacağını veya araç yüküne dayanacağını göstermez. Uygulamanın dış ortam koşulları, minimum bükülme yarıçapı ve mekanik sınırları ürünün kendi verisinden kontrol edilmelidir. Özellikle konnektörlerin korunması, kablonun metal katmanından ayrı bir konudur.

Simplex, duplex ve uç eşleşmesini birlikte okuyun

Simplex bir fiber, duplex iki fiber taşır. İki fiberli bir bağlantıda gönderme ve alma uçlarının doğru portlara ulaşması gerekir. Tek fiberli bir cihaz düzeninde ise ihtiyacı karşılayan simplex model seçilir. Kablo çapından veya yalnızca dış görünümünden fiber sayısı çıkarılamaz.

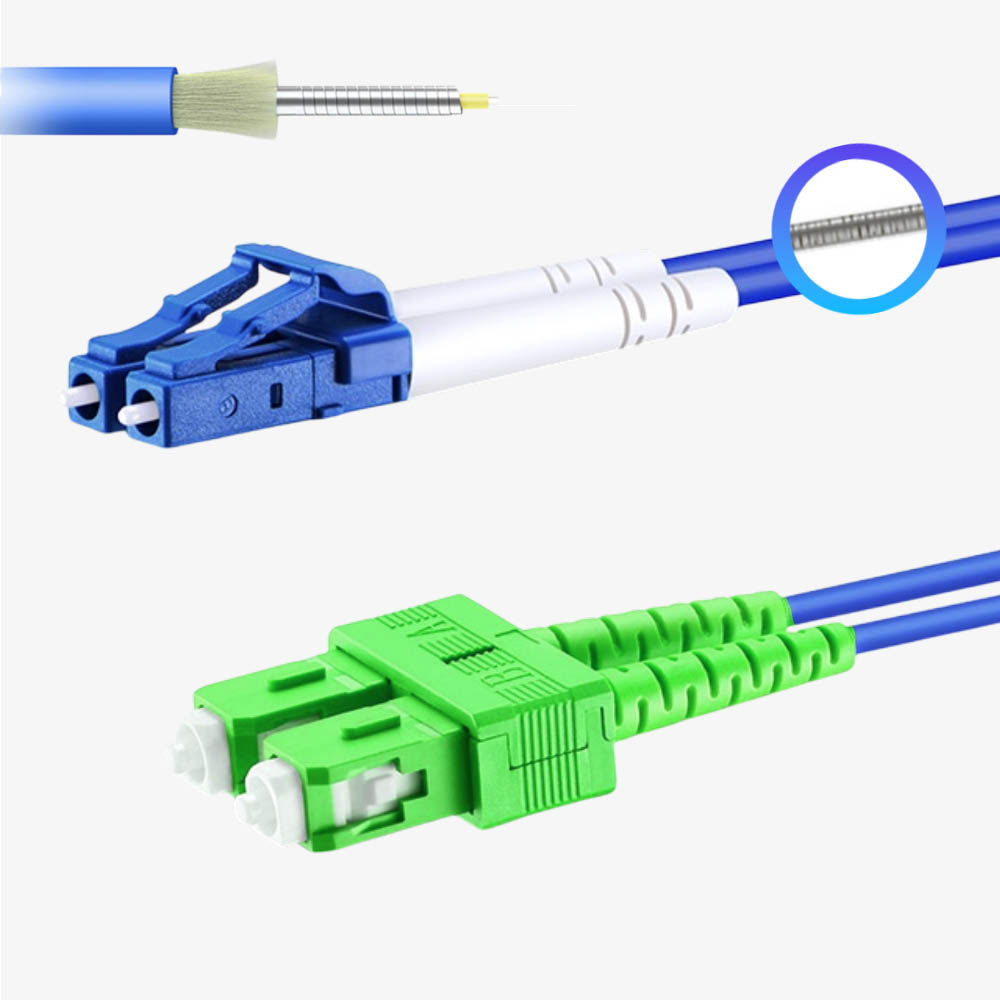

LC UPC–SC APC gibi farklı uçlu ürünlerde APC ile UPC yüzeyler kablonun içinde birbirine temas etmez; her uç kendi portuyla eşleşir. Dolayısıyla LC UPC tarafı uygun LC UPC bağlantıya, SC APC tarafı uygun SC APC bağlantıya takılır. Aynı konnektör ailesindeki APC ve UPC uçların karşılıklı bağlanmaması kuralı burada da geçerlidir.

OS2 ile OM3 ayrımı

Single mode OS2 ve multimode OM3 farklı optik hat yapıları içindir. Uyumlu konnektör gövdesi görmek tek başına yeterli değildir. Örneğin OM3 LC port düzeninde kullanılacak uniboot kablonun fiber sınıfı da OM3 olmalıdır. Kabloyu değiştirmek hattaki diğer bileşenlerin sınıfını veya cihazın desteklediği mesafeyi kendiliğinden değiştirmez.

İngilizce şartnamelerde “uniboot patch cord” ve “armored fiber patch cable” terimleriyle karşılaşabilirsiniz. İsimleri eşleştirirken yalnızca başlığı değil; fiber sınıfı, konnektör, parlatma, boy ve kaplama bilgilerini birlikte okuyun. Başka üreticinin ürününde görülen bir özelliği aynı isimli bütün kablolara genellemeyin.

İki LC port için LC LC patch cord ararken ortak gövdeli uniboot ile metal koruyuculu armored patch cord yapısını ayırın. Single mode patch cord seçimi fiber türünü, uniboot veya zırhlı ifadesi ise kablonun fiziksel düzenini anlatır; bu bilgiler birbirinin yerine geçmez.

Boy ve güzergâh planı

Kablo boyunu iki port arasındaki düz mesafeye göre seçmek çoğu zaman yetersizdir. Dikey ve yatay kablo yöneticilerinden geçecek yolu, kapak hareketini ve servis payını da hesaba katın. Kablonun keskin bir köşeye zorlanmadığı, konnektörün çekme yükü taşımadığı bir yerleşim hedefleyin.

Standart kabin içi bağlantı yeterliyse fiber optik patch cord grubuna; çok damarlı saha bağlantısı gerekiyorsa dış ortam patch cord seçeneklerine bakabilirsiniz. Her grupta paket kapsamı, mevcut boylar ve teknik sınırlar seçilen ürün üzerinden kontrol edilmelidir.
