LC UPC–LC UPC OM3 Uniboot Patch Cord – 2 mm LSZH Duplex

OM3 Uniboot: İki Fiberi Tek Kabloyla Yönetin

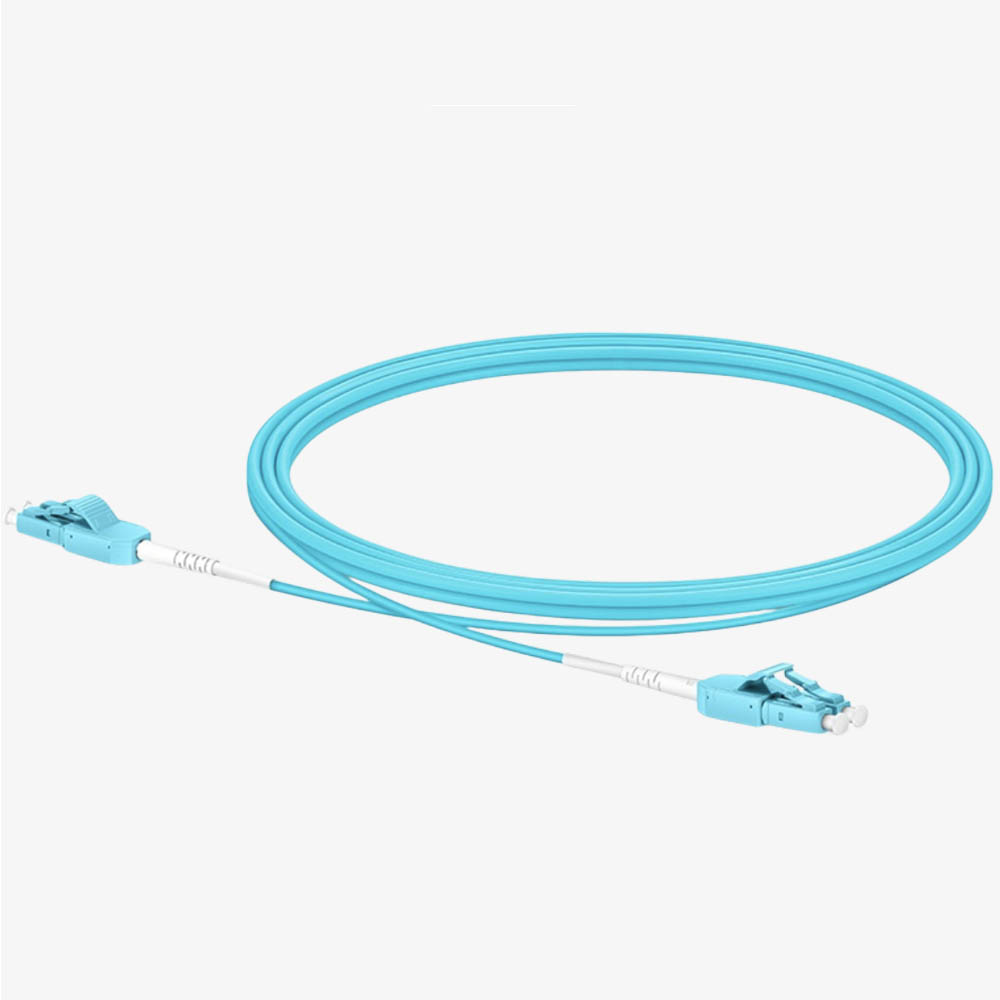

Panel önünde onlarca duplex bağlantı biriktiğinde, her kablonun gittiği portu takip etmek zorlaşır. Fibline OM3 uniboot patch cord, gönderme ve alma için kullanılan iki fiberi tek bir 2 mm yuvarlak kılıfta birleştirir. Her iki uçta LC UPC konnektör çifti bulunur. Böylece bağlantının duplex yapısı korunurken panel boyunca iki ayrı kablo kolu yerine tek kablo gövdesi yönlendirilir.

Aqua renk, bu ürünün OM3 multimode ailesini tanımanıza yardımcı olur; yine de bağlantı seçimini yalnızca renge göre yapmayın. Cihaz portu, fiber sınıfı ve hat planı birlikte kontrol edilmelidir. Uniboot tasarımın temel avantajı kablo organizasyonudur; tek başına aktif cihazın hızını artıran veya mesafe sınırını değiştiren bir özellik değildir.

LC LC uniboot bağlantısını nerede kullanırsınız?

LC LC uniboot kablo, LC duplex arayüzlü multimode bağlantılarda panelden cihaza veya iki uygun bağlantı noktası arasına yerleştirilebilir. Veri merkezi kabinleri, sistem odaları ve sık bağlantı yapılan dağıtım panelleri bu yapının kullanıldığı alanlardır. OM3 LC kablo seçerken hattın diğer parçalarının da planlanan optik uygulamaya uygun olduğundan emin olun.

Port üzerinde LC soket bulunması tek başına yeterli değildir. Kullanılan alıcı-vericinin multimode fiberle çalışması, uygulamanın dalga boyu ve toplam hat uzunluğu ayrıca değerlendirilir. Aynı kablo bütün Ethernet hızlarında aynı mesafeyi sağlamaz; bağlantı sınırları aktif modülün teknik verisi ve toplam optik kayıpla birlikte belirlenir.

Duplex patch cord ve polarite kontrolü

Duplex patch cord iki fiber içerir: bağlantının bir tarafındaki gönderme kanalı karşı taraftaki alma kanalına ulaşmalıdır. Kurulumdan önce TX/RX eşleşmesini etiket ve bağlantı planıyla kontrol edin. Fiber sayısının iki olması, iki bağımsız duplex bağlantı anlamına gelmez; bu ürün tek bir duplex bağlantı çifti oluşturur.

Uniboot adı tek başına aletsiz polarite değiştirme mekanizmasını garanti etmez. Bu modelin bağlı teknik föyünde böyle bir mekanizmanın kullanım adımları belirtilmediği için konnektörü zorlayarak açmayın. Farklı bir polarite düzeni gerekiyorsa bağlantı biçimini kurulumdan önce netleştirmek, panel üzerinde deneme yapmaktan daha sağlıklı olur.

2 mm LSZH yapı ve optik değerler

Tablodaki değerler ürünün bağlı uniboot teknik föyünün multimode ve LSZH satırlarından alınmıştır. LSZH, düşük dumanlı ve halojensiz kılıf türünü ifade eder; tek başına belirli bir yangın dayanım süresi veya her projeye uygunluk belgesi anlamına gelmez. Projenizde özel bir yangın sınıfı isteniyorsa ilgili ürün belgesini ayrıca kontrol edin.

Uzunluğu seçerken bakım payını unutmayın

Gerekli uzunluğu yalnızca iki port arasındaki düz mesafeyle hesaplamayın. Kablonun organizatörden geçeceği yolu, panel hareketini ve bakım sırasında gereken payı hesaba katın. Fazla uzun kabloyu küçük çaplı halkalarla sıkıştırmak yerine uygun metraj seçin. İnce kılıf, kabloyu keskin kenarlara bastırmaya veya bağlarla aşırı sıkmaya uygun olduğu anlamına gelmez.

İngilizce uniboot patch cable adıyla da aranan bu yapı, temiz ve izlenebilir bir panel düzeni kurmaya yardımcı olur. Takmadan önce LC uçlarını temizleyin, toz kapaklarını bağlantıya kadar yerinde tutun ve portları etiketleyin. Kontrol sırasında kullanılabilecek mini optik güç ölçer ile yapılacak ölçümlerde uygun dalga boyunu ve referans bağlantısını seçin; yalnızca kablonun görünümünden bağlantı kalitesi hakkında karar vermeyin.
