LC UPC–LC UPC OS2 Uniboot Patch Cord – Single Mode, 2 mm LSZH

OS2 Uniboot ile Single-Mode Bağlantıyı Düzenleyin

Bir single-mode hattın panel ile cihaz arasındaki son bağlantısında doğru patch cord seçimi, yalnızca kablonun boyunu belirlemekten ibaret değildir. Fibline OS2 uniboot, iki ucunda LC UPC konnektör çiftleri bulunan, iki fiberli bir ara bağlantı kablosudur. Uniboot gövde, iki fiberi tek 2 mm kılıftan geçirir; bu düzen, kabin içindeki kabloları izlemeyi ve yönlendirmeyi kolaylaştırır.

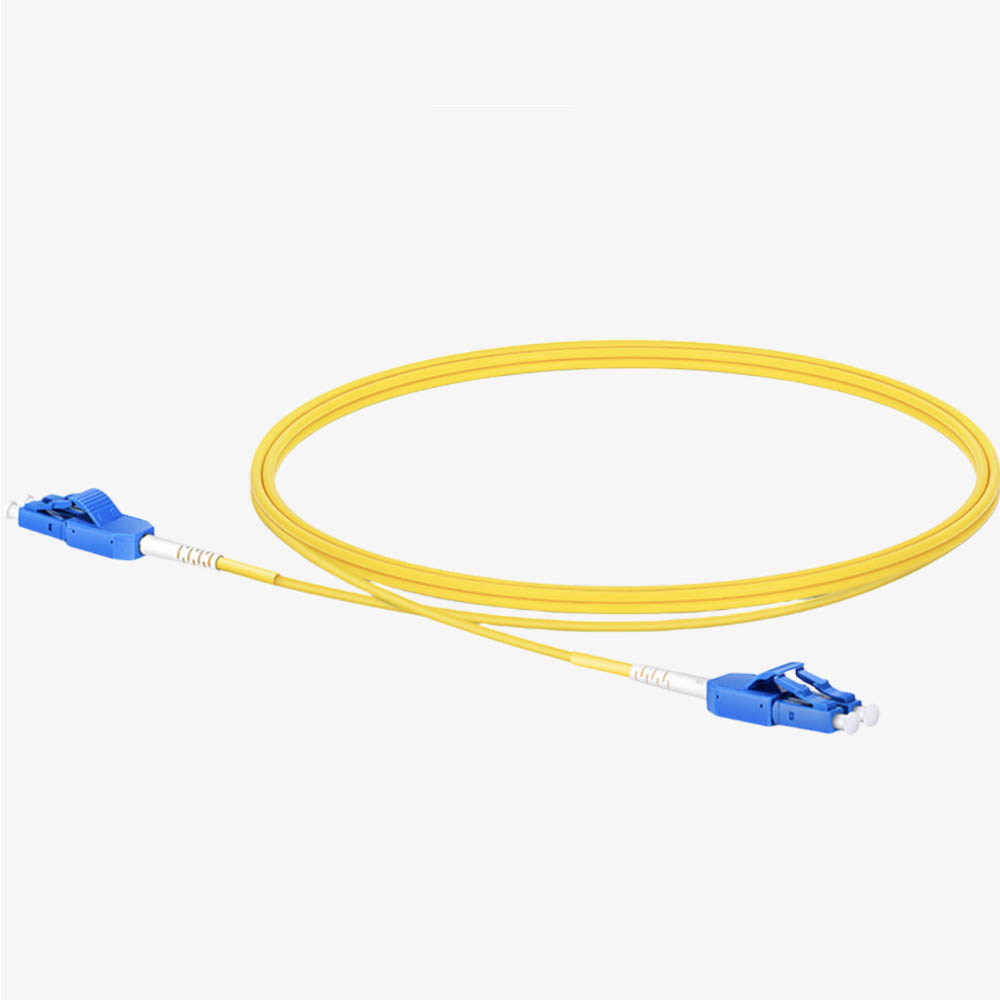

Sarı kablo kılıfı ve mavi konnektörler ürünün fiziksel görünümüdür. Sipariş verirken portun LC olması kadar UPC yüzeyle eşleşmesi ve hattın single-mode olması da önem taşır. LC APC bağlantıya ihtiyaç duyulan bir noktada yalnızca konnektör şekline bakarak bu UPC ürünü seçmeyin.

LC UPC patch cord seçerken üç kontrol

Önce fiber sınıfını kontrol edin. OS2, single-mode bağlantı içindir. Mevcut hat multimode ise iki ucun mekanik olarak takılması doğru kablonun seçildiğini göstermez. OM3 bağlantı için ayrı OM3 LC uniboot kablo bulunur. Fiber sınıfları birbirinin doğrudan yerine kullanılmamalıdır.

Ardından bağlantı çiftini izleyin. Bu duplex fiber kablo, tek bir gönderme–alma çifti için iki fiber içerir. TX ve RX eşleşmesini kablonun takıldığı panel ve aktif cihaz üzerinden kontrol edin. Single mode uniboot yapının tek kılıflı olması, tek fiberli BiDi bağlantı olduğu anlamına gelmez. BiDi uygulaması planlıyorsanız modülün bağlantı ihtiyacını ayrıca değerlendirin.

Son olarak güzergâhı ölçün. Metrajı seçerken organizatör dönüşlerini ve bakım payını hesaba katın. Çok kısa kablo konnektöre sürekli yük bindirebilir; gereğinden uzun kablo ise panel önünde fazlalık yaratır. Kabloyu gergin bırakmadan, portların etiketlerini kapatmadan yerleştirin.

Optik kayıp değerlerini nasıl okumalı?

Bağlı teknik föyün single-mode UPC satırında konnektör ekleme kaybı en fazla 0,2 dB, geri dönüş kaybı en az 50 dB olarak belirtilir. Bunlar farklı ölçümlerdir. Ekleme kaybı bağlantıda ilerleyen gücün azalmasını, geri dönüş kaybı ise yansıma davranışını değerlendirmede kullanılır. Tüm hattın kaybı yalnızca bu kablonun konnektör değerinden ibaret değildir; diğer ekler, adaptörler ve kablo uzunluğu da hesaba katılır.

OS2 uniboot kullanımı, tek başına belirli bir kilometre veya veri hızı garantisi vermez. Desteklenen mesafe kullanılan optik modüle, dalga boyuna ve bağlantının toplam kayıp bütçesine bağlıdır. Yeni bir alıcı-verici takılacaksa kabloyu mevcut sokete uydurmak yerine bütün bağlantının uyumunu kontrol edin.

Ürün yapısı ve teknik özellikler

Montaj sonrası bakım için erişim bırakın

LC LC OS2 bağlantısını söküp takarken kablodan çekmek yerine konnektörün kilitleme bölümünü kullanın. Uniboot terimi her modelde aynı polarite değiştirme mekanizmasını ifade etmez; bu ürün için doğrulanmış bir işlem tarifiniz yoksa gövdeyi açmaya çalışmayın. Toz kapaklarını bağlantıdan hemen önce çıkarın ve açıkta kalan uçları koruyun.

İngilizce single mode patch cable olarak da anılan bu ürünün LSZH kılıfı düşük dumanlı ve halojensiz yapıdadır. Dış ortam, zırh veya belirli bir yangın dayanım sınıfı gerektiğinde bunları ayrı şartlar olarak kontrol edin. Hattı devreye alırken uygun kaynak ve optik güç ölçer ile ölçüm yapıp port numarasıyla birlikte kayıt tutmanız, sonraki bakımda karşılaştırılabilir bir başlangıç değeri sağlar.
