12 Fiber MPO/MTP LC Kaset OM4 Polarity A

MTP LC Kaset ile 12 Fiber OM4 Bağlantı

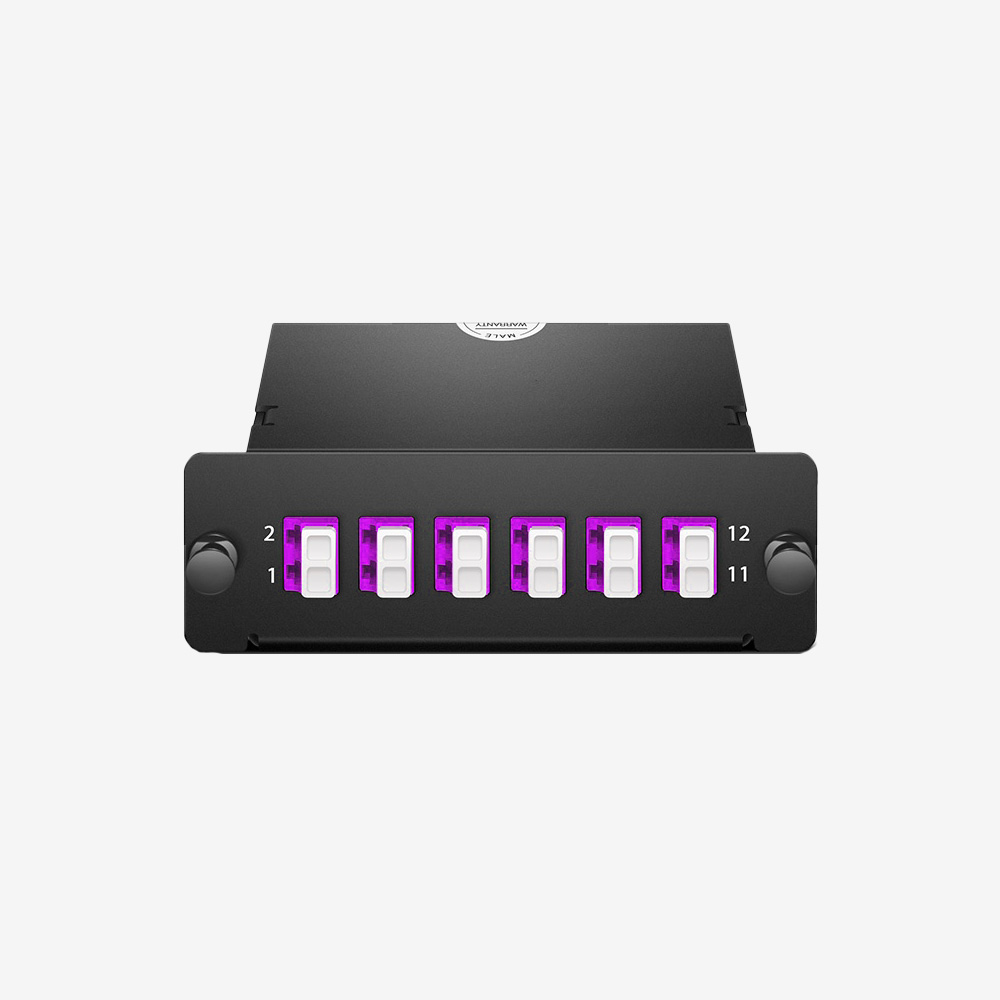

MTP LC kaset Fibline MPO12FOM4-A, OM4 omurga kablosunu cihaz tarafındaki altı LC duplex bağlantıyla buluşturur. Ön yüzdeki magenta adaptörler patch cord bağlantıları için erişilebilir bir sıra oluşturur. Arkadaki tek MPO/MTP portu ise 12 fiberi bir arada taşır. Bu model, bağlantı planında A polariteli kaset gereken kurulumlar içindir.

Yeni bir panel hazırlarken veya mevcut kaseti değiştirirken ürün kodunu kontrol edin. MPO12FOM4-A üzerindeki OM4 bilgisi fiber sınıfını, sondaki A ise polarite seçeneğini belirtir. Aynı görünüme sahip başka bir modülün bağlantı düzeni farklı olabilir; yalnızca fotoğrafa bakarak sipariş vermek doğru parçayı seçmek için yeterli değildir.

MPO12FOM4-A Teknik Bilgileri

6 Port LC Kaset Hangi Kapasiteyi Sağlar?

Bu 6 port LC kaset üzerinde her duplex port, iki ayrı fiber ucunu yan yana sunar. Altı çift bağlantı toplam 12 fibere karşılık gelir. Dolayısıyla 12 fiber MTP kaset ile 12 duplex portlu kaset aynı kapasitede değildir. Projenizde on iki duplex hat isteniyorsa 24 fiberli seçenekleri değerlendirmeniz gerekir.

Satın alma listenizde yalnızca “12 port OM4 kaset” yazıyorsa port tanımını netleştirin. Tekil LC bağlantı sayısını kullanan bir listeyle duplex çiftleri sayan bir liste farklı ürünlere işaret edebilir. Teklifte fiber adedini, LC duplex port sayısını ve arka MPO bağlantı sayısını ayrı ayrı belirtmek bu karışıklığı önler.

OM4 Kaset Seçerken Mevcut Hattı Kontrol Edin

OM4 MPO kaset, multimode fiber kullanan bir bağlantı düzeninin parçasıdır. Cihazın optik modülü, trunk kablo ve LC patch cordlar aynı uygulamaya uygun seçilmelidir. Bir OM3 hattındaki kaseti OM4 ile değiştirmek, hattın diğer bileşenlerini kendiliğinden OM4 yapmaz.

Desteklenen hız ve mesafe için transceiver üreticisinin verdiği değerleri, toplam kablo uzunluğunu ve bağlantı kayıplarını esas alın. Kaset üzerinde OM4 yazması tek başına her 40G veya 100G uygulamasına uygunluk anlamına gelmez. Özellikle doğrudan çok fiberli bağlantı isteyen cihazlarla LC duplex kullanan cihazların bağlantı planları birbirinden ayrılmalıdır.

MPO LC Kaset ve Patch Panel Birlikte Nasıl Seçilir?

Piyasada MPO LC kaset, MTP kaset veya MTP-LC dönüşüm kaseti olarak karşılaşabileceğiniz modüller, gövde ve montaj şekli bakımından birbirinden farklı olabilir. Bu patch panel kaseti için panelin kaset yuvası, sabitleme noktaları ve arka kablo alanı kontrol edilmelidir. Aynı fiber kapasitesini sunmaları, iki markanın modüllerinin aynı yuvaya takılacağını göstermez.

MTP/MPO panel seçeneklerini incelerken kaç kaset kullanılacağını ve boş yuvaların ileride nasıl değerlendirileceğini planlayın. Ön tarafta LC kabloları etiketlemek ve kablo yöneticisine rahatça ulaştırmak için alan bırakın. Arka MPO bağlantısını kapakla sıkıştırmadan yerleştirebilmeniz de bakım açısından önemlidir.

Polarity A ve Pimli Arka Bağlantı

Polarity A seçimi, uçtan uca fiber eşleşmesiyle birlikte değerlendirilmelidir. Karşı kasetin, trunk kablonun ve cihaz tarafındaki bağlantıların düzenini görmeden yalnızca polarite harfine göre uyumluluk kararı vermeyin. Bağlantı çizelgenizde gönderim ve alım uçlarının doğru eşleştiğini kontrol edin.

Bu modelin MPO/MTP bağlantısı pimlidir. Eşleşen konnektörde pin yapısının uygun olması gerekir; iki pimli ucu zorlayarak birleştirmeye çalışmayın. MTP bağlantı ailesinin yapısına ilişkin açıklamalara US Conec teknik kataloğundan ulaşabilirsiniz. Uygulamada ürünün kendi bağlantı şeması ve projedeki uç eşleşmesi birlikte kullanılmalıdır.

Kurulumdan Sonra Kayda Alınacak Bilgiler

Port etiketlerine yalnızca cihaz adını değil, karşı uçtaki panel ve port bilgisini de yazın. Örneğin ilk duplex bağlantının nereye gittiği çizelgede açıkça görünürse, cihaz değişiminde bütün trunk bağlantısını takip etmek zorunda kalmazsınız. Kullanılmayan bağlantıları da boş olarak işaretleyip koruyucu kapaklarını takılı tutun.

Bağlamadan önce konnektör yüzeylerini kontrol edin; gerektiğinde uygun yöntemle temizleyip yeniden inceleyin. Kurulum tamamlandığında polariteyi ve optik kaybı projenin ölçüm planına göre doğrulayın. Mevcut panele uygun bir yedek arıyorsanız panel modelini, kaset etiketini ve trunk uç bilgisini FiberStor ekibine iletin; doğru modülü bu bilgilerle eşleştirebiliriz.
