12 Fiber MPO/MTP LC Kaset OM3 Polarity C

MTP LC Kaset 12 Fiber OM3 – MPO Dağıtım Modülü

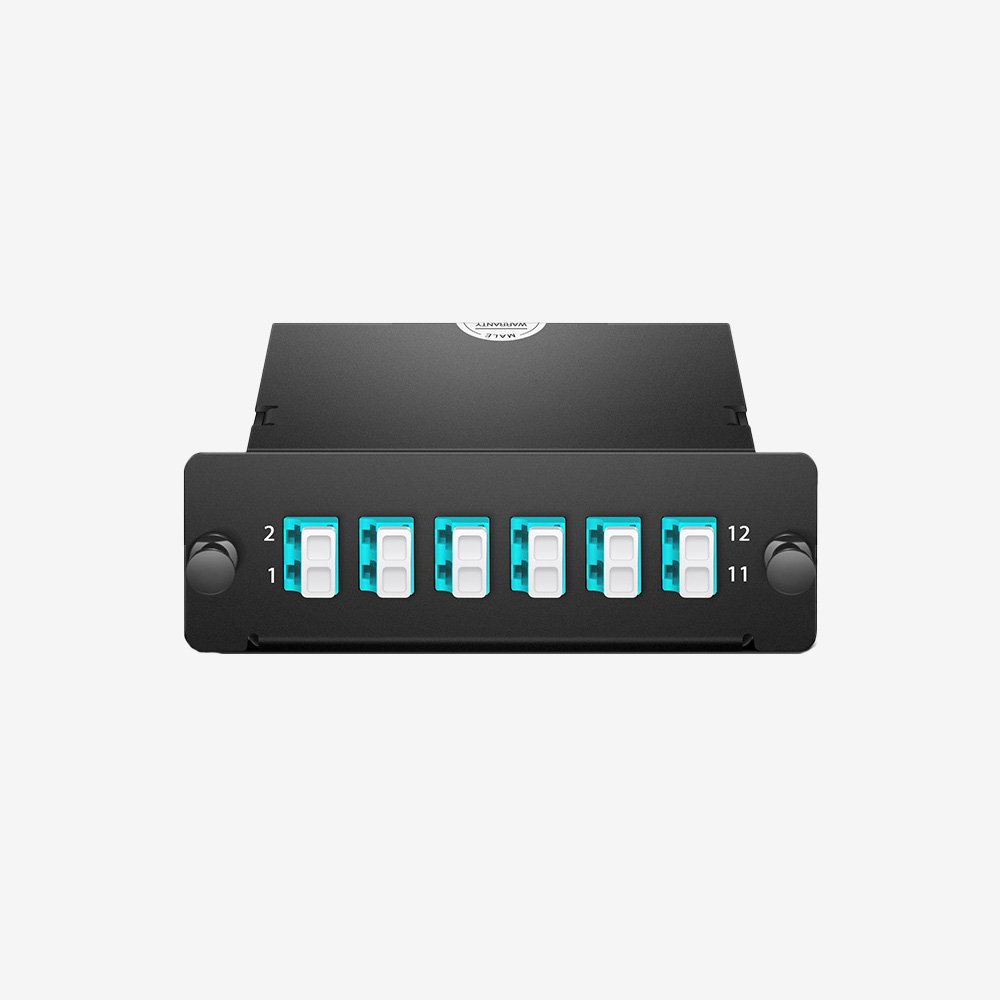

MTP LC kaset Fibline MPO12FOM3-C, OM3 omurga kablonuzdaki 12 fiberi panelin ön yüzündeki LC bağlantılara taşır. Ön yüzünde altı LC UPC duplex port, arka yüzünde bir MPO/MTP bağlantısı bulunur. OM3 multimode altyapıda C polariteli kaset gerektiren bağlantı planları için değerlendirilir.

Bu model, mevcut bir kablo sisteminde modül değiştirirken veya yeni bir panel kurarken doğru ürün koduyla seçilmelidir. A, B ve C harfleri aynı kasetin yalnızca farklı isimleri değildir; polarite düzenini ayırt eder. Bu yüzden fotoğrafa veya port sayısına bakarak sipariş vermek yerine trunk hattının ve karşı uçtaki modülün bilgilerini de kontrol etmek gerekir.

MTP LC Kaset Teknik Özellikleri

• Üretici markası: Fibline.
• Ürün kodu: MPO12FOM3-C.
• Fiber kapasitesi: 12 fiber.
• Fiber sınıfı: OM3 multimode 50/125 µm.
• Ön portlar: 6 LC UPC duplex, aqua renk.
• Arka bağlantı: 1 MPO/MTP, pimli yapı.
• Adaptör yönü: Key Up / Key Down.
• Polarite: Type C.
• Kasa: Metal kaset gövde.

MPO Kaset ile Port Takibini Kolaylaştırın

MPO kaset, trunk üzerinden gelen ayrı fiberleri LC bağlantı noktalarında düzenler. Altı duplex LC portta toplam 12 fiber bulunur. Portların hangi cihazlara veya hatlara ayrıldığı bir bağlantı çizelgesinde tutulduğunda, bakım sırasında yalnızca ilgili devreye müdahale etmek daha kolay olur.

Örneğin mevcut altı duplex portun bir kısmı kullanılıyor, bir kısmı yedek bırakılıyorsa boş portların da etiketlenmesi yararlıdır. Sonradan yeni cihaz eklendiğinde yedek fiberin karşı uçta nereye ulaştığı kayıt üzerinden görülebilir. Renk kodu hızlı tanımaya yardım eder; model, fiber sınıfı ve polarite kontrolünün yerine geçmez.

MTP Kaset ve MTP-LC Dönüşüm Kaseti Kullanımı

MTP kaset veya MTP-LC dönüşüm kaseti arayan kullanıcılar için bu modülün temel görevi, çok fiberli omurgayı ayrı LC bağlantılarına düzenlemektir. Buradaki dönüşüm elektriksel ya da aktif bir sinyal dönüşümü değildir; bağlantı arayüzleri arasındaki pasif fiber dağıtımıdır. 12 fiber kapasite ve altı duplex port bilgisi, panelde kaç bağlantı noktası kullanılacağını planlamaya yardımcı olur.

OM3 Kaset ve Optik Sistem Uyumu

OM3 kaset, multimode fiber sisteminin pasif bir parçasıdır. İletim hızını yükselten aktif bir cihaz veya optik gücü çoğaltan bir bileşen değildir. Desteklenecek uygulama; seçilen optik modüller, toplam fiber mesafesi, bağlantı topolojisi ve kabul edilebilir kayıp bütçesiyle birlikte değerlendirilir.

LC portlarına bağlanacak kabloların fiber sınıfı ve konnektör yüzeyleri uyumlu olmalıdır. Arka bağlantının pimli yapısı da karşı taraftaki MPO/MTP konnektör seçimini etkiler. Birbirine uygun olmayan parçalar zorlanmamalıdır. Siparişten önce arka bağlantı bilgilerini paylaşmak, sahada uyumsuz parça nedeniyle oluşabilecek beklemeyi azaltır.

MTP Patch Panel İçinde MPO LC Kaset Kullanımı

MTP patch panel arıyorsanız panel gövdesi ile içine yerleşen kaseti ayrı seçmeniz gerekir. Bu MPO LC kaset, bağlantıları taşıyan modüldür; rack kabine takılan tam panel değildir. MTP/MPO panel seçeneklerini incelerken kaset yuvasını ve sabitleme biçimini kontrol edin. Başka bir markanın paneline uyacağını yalnızca 1U veya 2U ölçüsünden çıkaramazsınız.

LC kaset gövdesinin panel yuvasına mekanik olarak uyduğunu doğrulayın. Sabitleme noktaları, kasetin yerleşim yönü ve kabloların arka tarafta döneceği alan birlikte kontrol edilir. Panelin rack ölçüsü aynı olsa bile kaset yuvaları farklı olabilir. Kablo bükülmeleri ve kapağın kapanma alanı montajdan önce planlanmalıdır.

Devreye almadan önce bağlantı yüzeylerini inceleyin, gerekiyorsa uygun fiber temizleme ekipmanıyla temizleyin ve tekrar kontrol edin. Port eşlemesini doğruladıktan sonra projenin gerektirdiği optik ölçümleri alın. Ölçüm sonuçlarına ürün kodu, port numarası ve test tarihini eklemek, ileride yapılacak karşılaştırmalar için yararlı bir kayıt sağlar.

Polarity C Kaset Seçerken Nelere Bakılır?

Polarity C kaset için ilk kontrol, projenin uçtan uca fiber eşleme planıdır. Kaset, trunk kablo ve cihaz tarafındaki patch cordlar birlikte doğru verici-alıcı yolunu oluşturmalıdır. Bir bileşenin Type C olması, diğer bütün parçaların da C seçilmesi gerektiği anlamına gelmez. Bağlantı düzeni, her parçanın üretici şeması ve gerçek port eşlemesi üzerinden doğrulanmalıdır.

MPO kablolarında Type C, fiber çiftlerinin kendi içinde yer değiştirdiği düzenle ilişkilidir. Kasetin üzerindeki polarite bilgisini kablonun bağlantı haritasından bağımsız değerlendirmemek gerekir. Duplex bağlantıda kullanılan bir düzen, paralel optik uygulamaya kendiliğinden uygun olmaz. Genel yöntemler için Fluke Networks MPO polarite açıklamasını inceleyebilirsiniz.

Sık Sorulan Sorular

Bu modül bir PLC splitter mıdır?

Hayır. Kaset, farklı fiberleri bağlantı portlarına yönlendirir. Tek girişteki optik gücü çok sayıda çıkışa bölmek için kullanılan PLC splitter ile aynı işlevde değildir. GPON bölme ihtiyacı için ayrı splitter ürünleri seçilmelidir.

C polaritesi daha yüksek hız mı sağlar?

Polarite bir hız sınıfı değildir. C harfi bağlantı düzenini belirtir; OM3 ise fiber sınıfıdır. Hız hedefi, aktif cihaz ve tüm hat tasarımı üzerinden belirlenir. Yalnızca polariteyi değiştirerek kapasite artışı beklenmemelidir.

Alternatif A veya B modeli nasıl seçilir?

OM3 Polarity A ve OM3 Polarity B modellerini bağlantı planınıza göre karşılaştırın. Mevcut panel, trunk ve karşı uç bilgilerinizi FiberStor ile paylaşarak uygun konfigürasyonu ve stok durumunu netleştirebilirsiniz.
