12 Fiber MPO/MTP LC Kaset OM4 Polarity B

12 Fiber MTP LC Kaset – Fibline MPO12FOM4-B

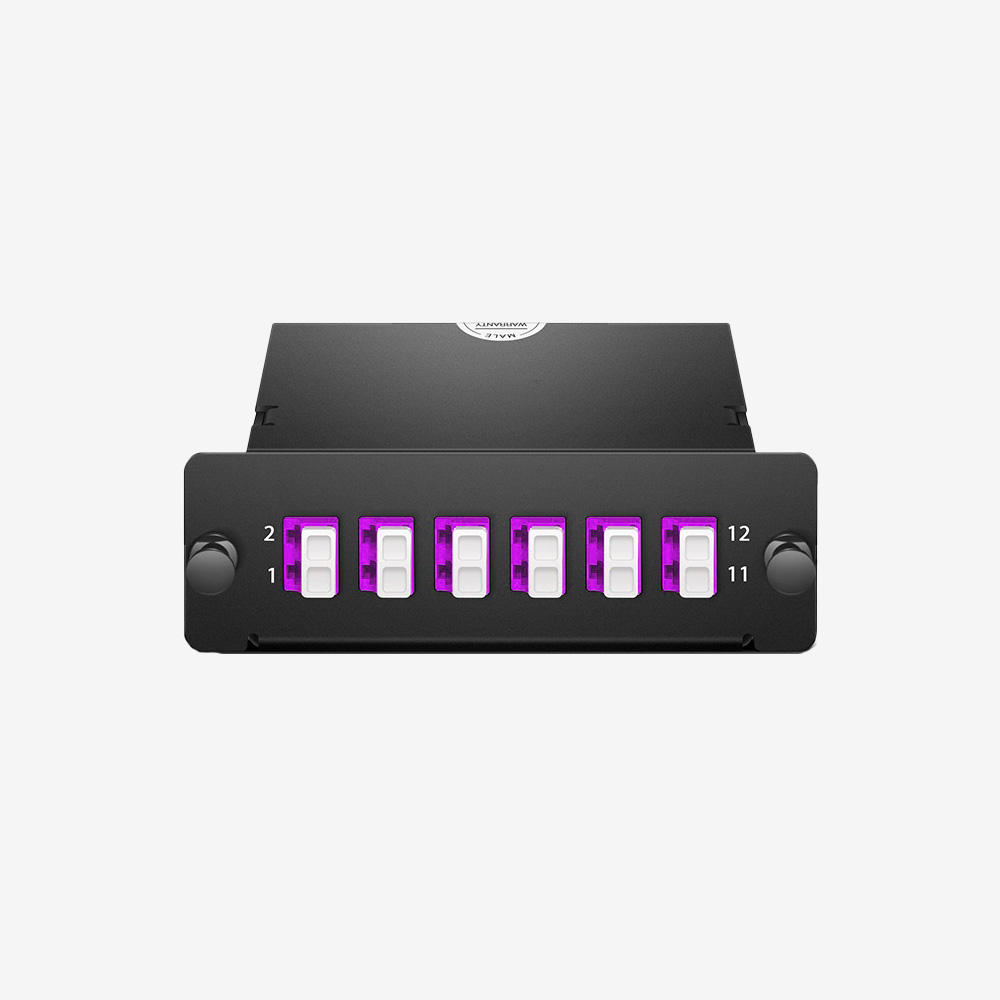

MTP LC kaset MPO12FOM4-B, OM4 altyapınızda tek bir çok fiberli bağlantıdan altı LC duplex çıkış almanız için kullanılır. Kasetin önündeki magenta LC UPC portlara cihaz bağlantıları takılır; trunk kablo ise arka MPO/MTP portuna gelir. Sipariş edeceğiniz modelin ayırt edici bilgisi B polaritesi ve 12 fiber kapasitesidir.

Özellikle mevcut bir bağlantı noktasına yedek ararken eski kasetin kodunu okumakla başlayın. Üzerinde OM4 yazması veya ön portlarının aynı renkte olması, başka bir kasetin yerini doğrudan alabileceğini göstermez. MPO12FOM4-B seçimini panelin mekanik yapısıyla ve bağlantı çizelgenizdeki polarite bilgisiyle karşılaştırın.

MPO12FOM4-B Bağlantı Özeti

OM4 MPO Kaset İçin Sipariş Kontrolü

Bu OM4 MPO kaset için üç bilgiyi aynı anda doğrulayın: ön tarafta gereken bağlantı sayısı, trunk kablonun uç yapısı ve kaseti taşıyacak panel. Bunlardan yalnızca birinin uyumlu olması yeterli değildir. Örneğin uygun LC bağlantılarına sahip bir modülün gövdesi, mevcut panelin yuvasına oturmayabilir.

• Kapasite: Altı duplex port, on iki tekil fiber bağlantısı sağlar.
• Fiber: Model OM4 multimode içindir; single mode hat için seçilmemelidir.
• Arka uç: Kasetin pimli bağlantısı, uygun karşı konnektörle eşleşmelidir.
• Panel: Yuva ölçüsü ve sabitleme biçimi birlikte kontrol edilmelidir.

Teklif talebinde “12 fiber MTP kaset” ifadesinin yanına OM4 ve Type B bilgisini de ekleyin. Böylece aynı kapasitedeki OM3, single mode veya farklı polariteli seçeneklerle karışmaz. Mevcut kurulumdan alınan bir etiket fotoğrafı ve panel model kodu, yalnızca ürünün dış görünümünü tarif etmekten daha yararlı olur.

6 Port LC Kaset ile Hatları Ayırmak

6 port LC kaset, altı ayrı duplex bağlantının panel önünden yönetilmesine olanak verir. İlk bağlantıyı bir cihaz için ayırıp diğerlerini daha sonra kullanmak üzere boş bırakabilirsiniz. Boş portların hangi trunk fiberlerine karşılık geldiğini kaydetmek, kapasite artırımı sırasında işinizi kolaylaştırır.

Ön taraftaki on iki fiber ucunu on iki duplex port olarak saymayın. On iki duplex port isteyen bir kurulum toplam 24 fiber gerektirir. Katalog karşılaştırmasında “port” sözcüğünün neyi anlattığını okuyun; LC duplex, LC quad ve tekil fiber sayıları aynı hesabı ifade etmez.

MPO LC Kaset ve MTP Patch Panel Uyumu

MPO LC kaset adıyla satılan modüllerin tümü aynı kasaya sahip değildir. Bir MTP patch panel seçerken yalnızca rack genişliğine değil, modül yuvasına da bakın. Kasetin tam oturması, bağlantıların panel üzerinde rahatça erişilebilir kalması ve arka kablonun zorlanmadan yönlendirilmesi gerekir.

MTP/MPO panel gövdelerini kapasite planınıza göre karşılaştırabilirsiniz. MTP kaset modülleriyle doldurulan bir panelde ön kablo yöneticisi için de yer ayırın. Sık yapılan cihaz değişimlerinde LC patch cordları gövdeye yük bindirmeden söküp takabilmek, bakım sırasında diğer bağlantılara dokunma ihtiyacını azaltır.

MTP-LC dönüşüm kaseti, optik sinyali elektronik olarak dönüştüren bir cihaz değildir. Bu isim, çok fiberli arka bağlantının ayrı LC uçlara dağıtılmasını anlatır. Modül hız yükseltmez ve sinyali güçlendirmez; kullanılacak optik modüllerin ve hattın kayıp bütçesinin uygulamaya uygun olması gerekir.

Polarity B İçin Uçtan Uca Doğrulama

Polarity B ifadesini tek başına kablo seçim talimatı olarak kullanmayın. Kasetin iki tarafındaki bağlantılar, trunk yapısı ve karşı uçtaki modül aynı plan üzerinde değerlendirilmelidir. Mevcut A polariteli parçayı B ile değiştirmek, bütün hattın doğru çalışacağını kendiliğinden garanti etmez. Gerekirse aynı serinin OM4 A modelini de karşılaştırın.

MPO bağlantılarında hizalama pimleri ve fiber eşleşmesi farklı kontrol noktalarıdır. Mekanik olarak eşleşen iki uçta polarite yine yanlış olabilir. Bu ayrımı ve çok fiberli konnektörlerin yapısını Fluke Networks MPO açıklamasında inceleyebilirsiniz.

Devreye almadan önce bağlantı yüzeylerini kontrol edin, port eşleşmesini doğrulayın ve optik ölçümleri kayıt altına alın. Yedek kaset değişiminde eski ölçüm sonuçlarıyla karşılaştırma yapmak arızanın kasetten mi, kablodan mı yoksa kirli bir bağlantıdan mı kaynaklandığını ayırmaya yardımcı olur. Sipariş öncesi uyumluluk için mevcut panel ve trunk bilgilerini bizimle paylaşabilirsiniz.
