Fiber Optik Ek Kutusu , 3 Kasetli 72 Fiber Kapasiteli – PRO

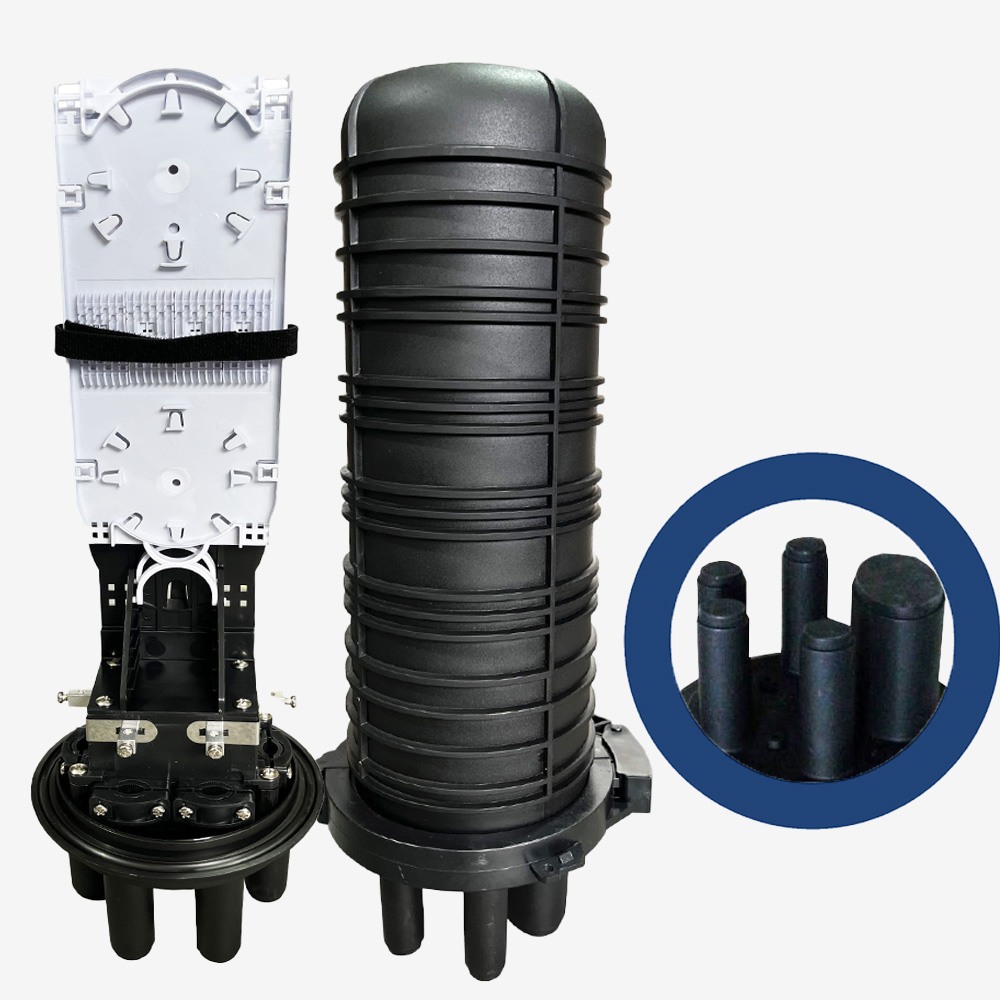

Fibline 72 fiber ek kutusu PRO, kablo eklerini üç kasette toplar ve tabanında bir oval, dört yuvarlak açıklık barındırır. Her kaset 24 tek fiber ekine ayrılmıştır. Bir giriş/dört çıkış düzeni aranan saha noktalarında, kablo planını ve montaj yerini bu yapı üzerinden değerlendirebilirsiniz.

3 kasetli PRO ile diğer 72 fiber kutuların farkı

Aynı toplam fiber sayısı, kutuların birbirinin yerine kullanılabileceğini göstermez. 3 kasetli PRO modelde 72 ek, 24’erli üç gruba dağılır. Başka ürünlerde aynı kapasite daha fazla sayıda, daha düşük kapasiteli kasetle sağlanabilir. Kaset düzenini bakımda ulaşmak istediğiniz hat gruplarına göre seçin.

Bu ürünün 1 giriş/4 çıkış düzeni de ayrıca kontrol edilmelidir. Sitedeki üç kasetli Türk Telekom tipi kutu yine 72 fiber kapasitesindedir ancak giriş/çıkış yerleşimi farklıdır. Mevcut bir kutuyu değiştirecekseniz yalnızca kapasiteyi eşleştirmekle yetinmeyin; kabloların tabana nasıl geldiğine ve montaj aparatına da bakın.

Oval girişli muf tabanının okunması

Teknik çizimdeki oval açıklık ile dört yuvarlak açıklık, girişlerin fiziksel konumunu gösterir. Oval girişli muf seçerken kullanılacak kablo çaplarını sızdırmazlık takımıyla birlikte doğrulayın. Çizimdeki açıklık ölçüleri kablo için izin verilen en büyük çap olarak yorumlanmamalıdır.

Gövdenin alt bölümünde kablo sabitleme parçaları ve rezerv depolama alanı, üst bölümünde ek kasetleri bulunur. Kabloyu sabitledikten sonra tüpleri kasete yönlendirin. Bir hattın fiberleri başka hattın rezervleriyle karışmayacak şekilde işaretlendiğinde, sonraki müdahalede hangi kasetin açılacağı daha kolay belirlenir.

72 fiber ek kutusu PRO teknik tablosu

Montaj takımını ve bakım erişimini birlikte seçin

Teknik dosyanın aksesuar listesinde ek koruyucu, kablo bağı, izolasyon bandı, koruma tüpü, ısıyla daralan tüpler, branşman parçası, alüminyum folyo ve direk montaj takımı yer alır. Havai askı ve direk bağlantıları ayrı çizimlerle açıklanır. Saha koşuluna uygun takımın paketinizde bulunduğunu montajdan önce kontrol edin.

Kapağı açmak için gerekli mesafeyi bırakın ve rezerv kabloyu kutunun çıkarılmasını engellemeyecek biçimde düzenleyin. Kapanışta conta yüzeyini, giriş yalıtımını ve kaset kenarlarını gözden geçirin. Optik ölçüm sonuçlarıyla kaset numaralarını aynı iş kaydında tutmak, bakım sırasında bağlantıyı tanımlamayı kolaylaştırır.

Fiber joint enclosure ve 72 core closure adları

Uluslararası kataloglardaki fiber joint enclosure ve 72 core closure ifadeleri de bu ürün grubunu anlatır. Karşılaştırmada dome gövde biçimini, kaset başına ek sayısını ve kablo giriş düzenini birlikte okuyun. Fibline ürününe ait değerler PRO teknik dosyasının üç kasetli sütununda bulunur; seri çizimindeki kaset adedi yerine sipariş verilen konfigürasyonu esas alın.
