Fiber Optik Ek Kutusu , 4 Kasetli 96 Fiber Kapasiteli – PRO

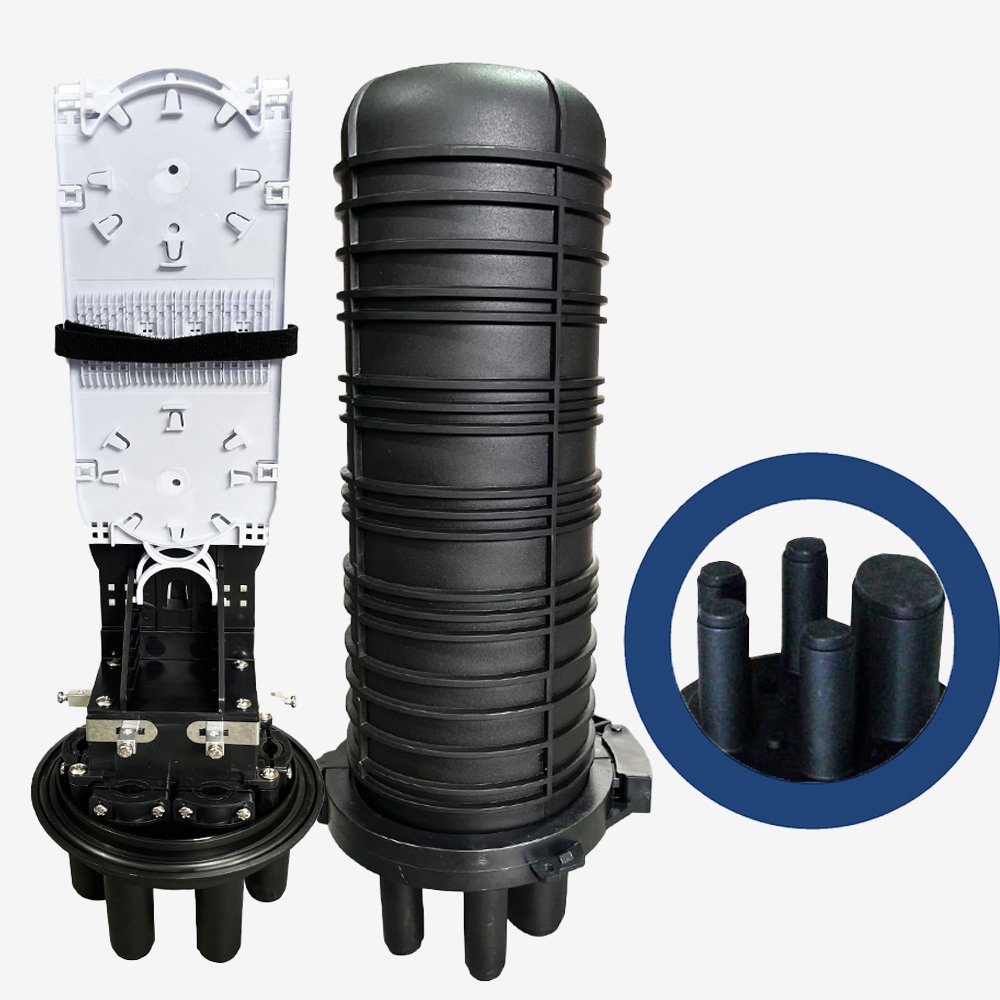

Dört ayrı ek grubunu tek muhafazada tutmak için tasarlanan Fibline 96 fiber ek kutusu PRO, dört adet 24 fiberlik kasetle sunulur. Toplam kapasitesi 96 tek fiber ekidir. Dome biçimli gövdenin tabanında bir oval ve dört yuvarlak açıklık bulunur; teknik tabloda kablo düzeni bir giriş ve dört çıkış olarak belirtilir.

4 kasetli muf için örnek numaralandırma

Ek planı 96 fiberin tamamını kapsıyorsa kasetleri 1–24, 25–48, 49–72 ve 73–96 şeklinde numaralandırabilirsiniz. Bu yalnızca bir kayıt örneğidir; sahadaki kablo renk sırası ve hat grupları farklı bir düzen gerektirebilir. 4 kasetli muf içindeki her kasetin etiketi, saha çizimindeki bağlantıyla eşleşmelidir.

Dört kaset bulunması, her çıkışa zorunlu olarak bir kaset ayrıldığı anlamına gelmez. Kablo girişleri ile fiberlerin kaset içindeki dağılımı ayrı planlanır. Kasetlerdeki ek tutucularını doldurmadan önce bağlantı listesini hazırlamak, çalışma sırasında fiberlerin karışmasını önlemeye yardımcı olur.

96 core ek kutusu seçerken mevcut kapasiteyi okuyun

Ürün karşılaştırmalarında kutunun ulaşabileceği en yüksek kapasite ile sipariş edilen kaset adedi farklı olabilir. Bu 96 core ek kutusu için teknik dosyada dört kaset ve kaset başına 24 fiber bilgisi birlikte yer alır. Aynı serinin iki, üç veya altı kasetli seçenekleri bu satış kaydının yerine geçmez.

Gövdeyi yerleştireceğiniz noktada 509,1 mm yüksekliği ve 208,8 mm genişliği dikkate alın. Kapağın yukarı doğru çıkarılması ve kasetlere ulaşılması için ek çalışma alanı bırakın. Teknik tabloda menhol ve direk montajı belirtilir; belgede ayrıca havai askı çizimi bulunur.

PRO fiber muf teknik bilgileri

Giriş takımı ve kapama kontrolü

PRO fiber muf aksesuar listesinde dört küçük ve bir büyük ısıyla daralan tüp, branşman parçası, koruma tüpü, kablo bağları ve direk montaj takımı sayılır. Kablo dış çapının seçilen giriş ve sızdırmazlık malzemesiyle uyumunu montaja başlamadan önce doğrulayın. Teknik çizimdeki açıklık ölçülerini doğrudan kablo çap sınırı olarak kullanmayın.

Kasetlere giden fiber rezervini, tabandaki kablo sabitleme bölgesinden ayrı tutun. Son ekin ardından kasetlerin kapanmasını, ek koruyucuların yerinde durmasını ve conta yüzeyinin temizliğini kontrol edin. Kutunun IP68 sınıfı, girişlerin doğru hazırlanması ve kapağın uygun kapatılmasıyla birlikte değerlendirilmelidir.

Fiber dome closure belgeleri ve seçenekler

İngilizce fiber dome closure adı, bu tür dikey kapaklı fiber ek muhafazalarını tanımlar. Karşılaştırırken kaset sayısına ek olarak giriş yerleşimini ve montaj takımını okuyun. 96 fiber PRO teknik dosyası ölçü çizimini ve aksesuar listesini birlikte sunar. Ek planınız daha az bağlantı içeriyorsa 72 fiber PRO seçeneğini de değerlendirebilirsiniz; seride gövde ölçülerinin aynı kaldığını unutmayın.
