Fiber Optik Ek Kutusu 48 Core Kapasiteli – Mini

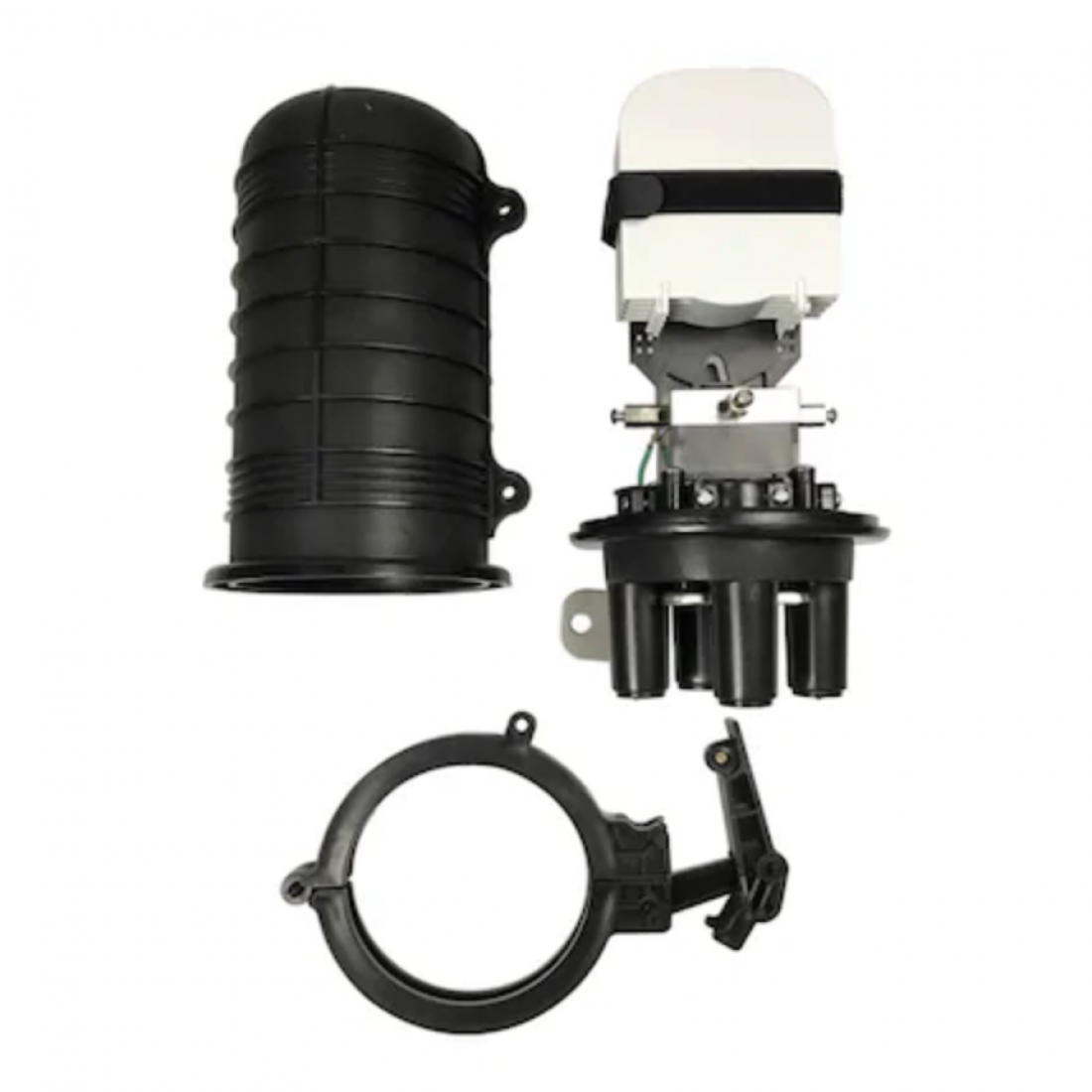

Dar bir montaj noktasında yalnızca ek kapasitesini değil, kutunun kapladığı alanı da hesaba katmak gerekir. Fibline mini fiber ek kutusu, 340 mm yüksekliği ve 110 mm çapıyla 48 core ek kapasitesini daha küçük bir gövdede sunar. İçinde iki adet 24 fiberlik kaset bulunur; tabandaki bir giriş ve üç çıkış kablo güzergâhlarının ayrılmasını sağlar.

Kompakt ek kutusu nerede fark yaratır?

Menhol veya direk üzerinde kullanılacak kompakt ek kutusu için teknik tabloda verilen ölçüleri montaj yeriyle karşılaştırın. Kutunun sığması tek başına yeterli değildir: kapağın çıkarılacağı alanı, kablo dönüşlerini ve bakım için erişilecek yönü de bırakın. Küçük gövde, fiber rezervini sıkıştırarak yerleştirme gerekçesi olmamalıdır.

Bu modelin net ağırlığı 1,5 kg’dır. PP gövde IP68 koruma sınıfıyla listelenir ve çalışma sıcaklığı −40 °C ile +80 °C aralığındadır. Menhol ve direk montajı teknik tabloda yer alır; havai ve duvar uygulamaları da ürün dosyasında belirtilir. Her uygulamada kullanılacak sabitleme takımının uygunluğunu ayrı kontrol edin.

1 giriş 3 çıkış için kablo ölçüleri

Tabanın teknik çizimi, bir oval ve üç yuvarlak açıklığı gösterir. 1 giriş 3 çıkış düzeninde giriş kablosu çapı 11–23 mm, çıkış kablosu çapı 8–20 mm olmalıdır. Kablo etiketindeki fiber sayısı dış çapını belirlemez; mevcut kablonun ölçüsünü doğrudan kontrol edin.

Giriş sızdırmazlığı ısıyla daralan malzemeyle sağlanır. Kabloyu hazırlarken girişe uygun tüpü ve uygulama sırasını esas alın. Kullanılmayan çıkışları açık bırakmayın; kutuyu kapatmadan önce contanın yerleşimini ve kablonun sabitlendiği noktayı gözden geçirin.

48 core muf içinde iki kaset

48 core muf kapasitesi, iki kasette 24’er tek fiber ekinin toplamıdır. Kasetleri hat adına veya ek planındaki numarasına göre ayırın. Ek koruyucuları kendi tutucularına yerleştirip rezerv fiberi kılavuzlardan geçirin. Kasetin kenarında sıkışan veya kapağın kapanmasını engelleyen fiber bırakmayın.

Teknik dosya 24 fiberlik tek kasetli seçeneği de aynı tabloda gösterir. Bu sayfada sunulan ürün ise iki kasetli 48 fiber seçeneğidir. Sipariş karşılaştırmasında yalnızca aynı gövde fotoğrafına bakmak yerine kaset adedini ve kapasite sütununu birlikte okuyun.

Mini fiber ek kutusu teknik özeti

Mini splice closure karşılaştırması

İngilizce mini splice closure ve mini dome closure adlarıyla sunulan ürünler aynı giriş veya kaset düzenine sahip olmayabilir. Fibline için Mini modelin teknik dosyasındaki ölçü çizimini ve 48 fiber sütununu kullanın. Dördüncü bir çıkışa ihtiyacınız varsa 48 fiber PRO modelinin 1+4 düzenini değerlendirin; PRO’nun gövde ölçüsünün de farklı olduğunu dikkate alın.
