3 Kasetli Ek Kutusu – Türk Telekom Tipi – Fibline Marka

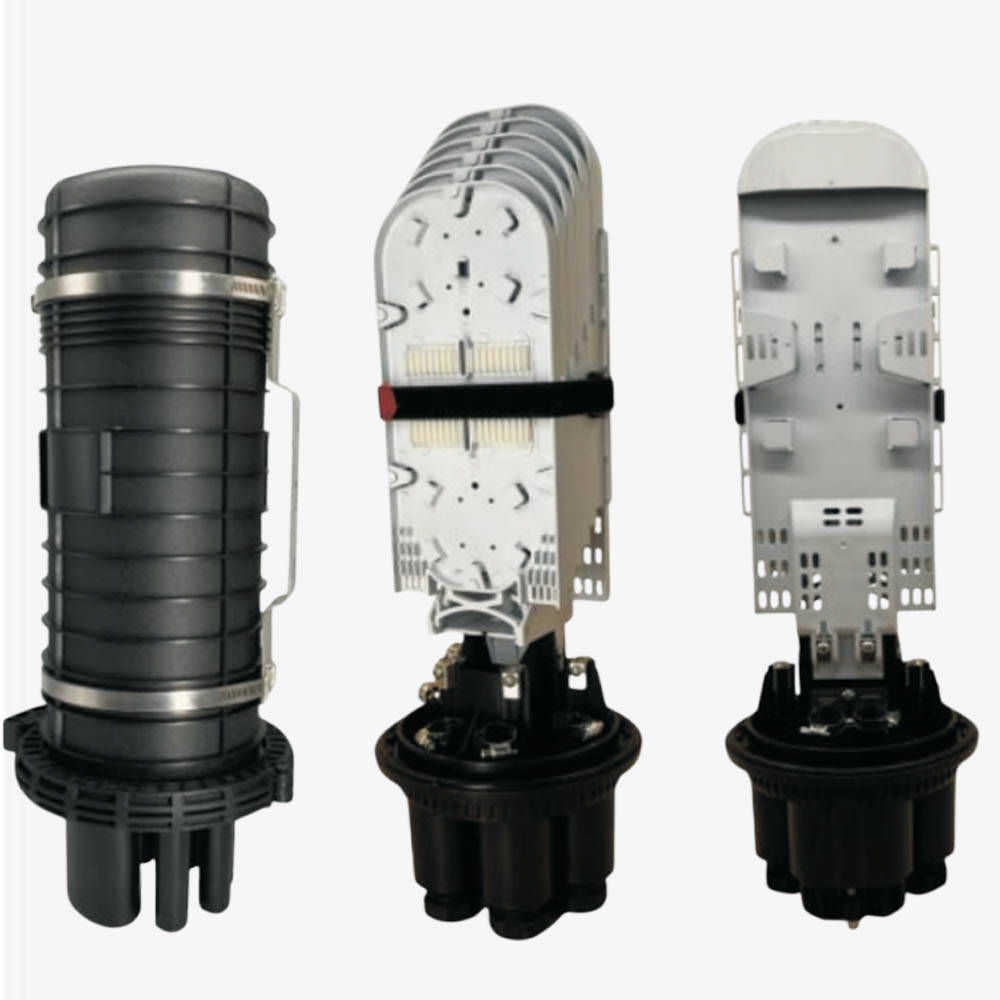

Ek noktalarını üç ayrı kasette tutmak, hat gruplarına daha sonra yeniden ulaşmayı kolaylaştırır. Fibline 3 kasetli ek kutusu, kaset başına 24 tek fiber ekiyle toplam 72 fiber kapasitesi sunar. Türk Telekom tipi olarak listelenen bu model; kabloyu taşıyan giriş bölümü, kasetler ve bunları örten dome gövdeden oluşur.

72 fiber muf içinde ek planı nasıl kurulur?

Bir kablonun tüm fiberlerini aynı anda eklemek zorunda değilseniz, kullanılan ve rezerv bırakılan fiberleri kayıtta ayırın. Bu 72 fiber muf içindeki üç kaseti hat veya güzergâh adına göre işaretlemek, sonraki bakımda aranan bağlantının yerini bulmayı kolaylaştırır. Her kaset 24 tek fiber ekine ayrılmıştır; kapasite hesabını kablo sayısıyla karıştırmayın.

Kaset üzerindeki ek tutucular bağlantı noktalarını sabitler, çevredeki kılavuzlar fiberin yerleşimini düzenler. Ek koruyucuyu yuvasına oturttuktan sonra kasetin kapanmasını kontrol edin. Fiber rezervlerini keskin dönüşlere zorlamayın ve kablonun çekme yükünü kaset içindeki fiberlere aktarmayın.

Türk Telekom tipi kutu için kablo ve saha uyumu

Türk Telekom tipi kutu seçimi yalnızca kaset adedine göre yapılmamalıdır. Bu ürünün teknik tablosunda altı giriş ve bir çıkış belirtilir. Giriş kablo çapı 8–18 mm, çıkış kablo çapı ise 6–18 mm aralığındadır. Sahadaki kablonun dış çapını ölçerek uygun girişle eşleştirin; 72 fiber kapasitesinden kablo çapı veya giriş sayısı türetmeyin.

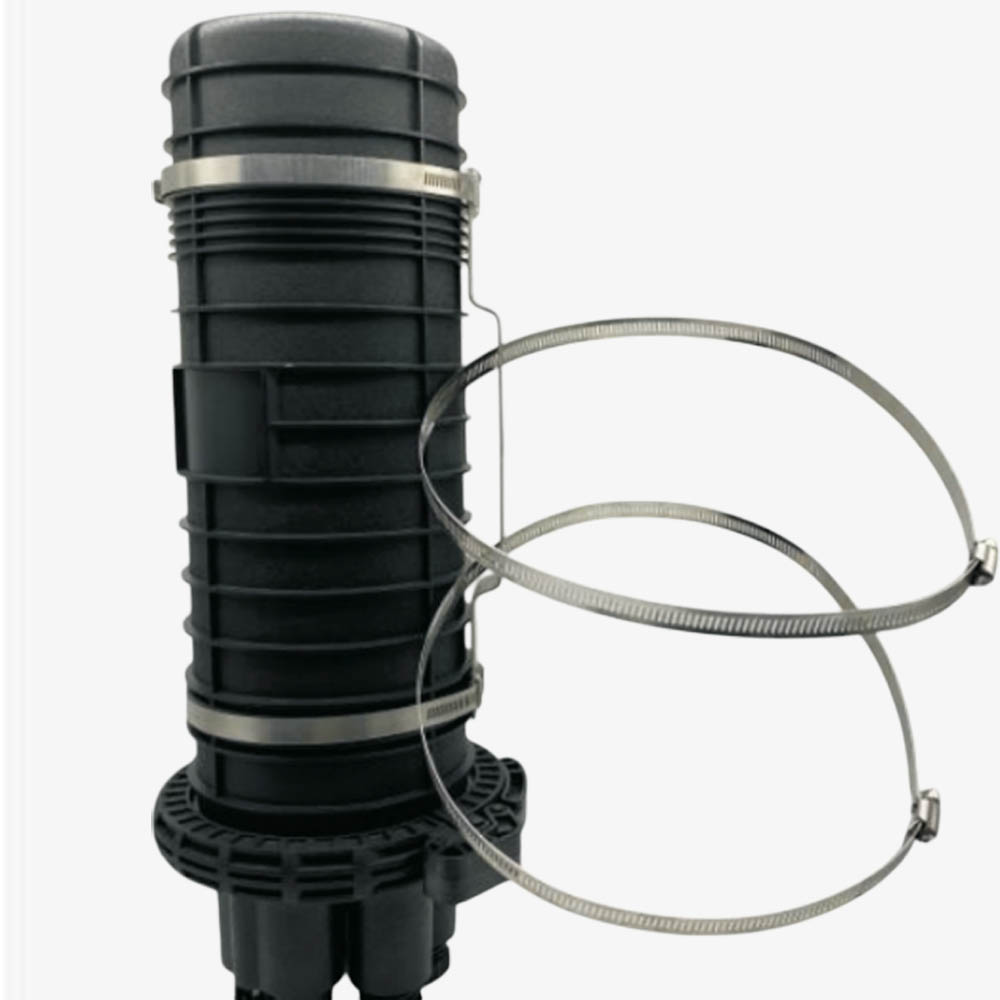

Teknik dosyada menhol, boru hattı, direk ve havai uygulamalar için uygun aksesuarla montaj anlatılır. Yerleşimi belirlerken 500 × 200 mm gövdeye ek olarak kapağı çıkarma ve kasetleri açma mesafesini de bırakın. Kutuya daha sonra ulaşılacak yolu, kablo rezervini ve sabitleme noktasını birlikte planlayın.

3 kasetli ek kutusu teknik değerleri

Dome ek kutusu kapatılmadan önce

Teknik tabloda giriş yalıtımı için ısıyla daralan yöntem, giriş/çıkış sızdırmazlığı için mekanik sızdırmazlık bilgisi bulunur. Dome ek kutusu montajında uygulanacak yöntemi ilgili girişin aksesuarıyla birlikte değerlendirin. Conta yüzeyinde kir, sıkışmış fiber veya yabancı parça bırakmayın. IP68 değeri, yanlış hazırlanmış bir girişin sızdırmaz olacağı anlamına gelmez.

Kapanıştan önce ek numaralarını kayda geçirin, kasetlerin rahat kapandığını ve kablo sabitlemelerinin yerinde olduğunu kontrol edin. Optik ölçüm sonuçlarını ek planıyla birlikte saklamak, arıza incelemesinde hangi bağlantıya bakılacağını belirlemeye yardımcı olur.

Fiber cable joint box karşılaştırması

Yurt dışı dokümanlarında fiber cable joint box veya dome splice closure adıyla karşılaşabilirsiniz. Aynı kaset sayısı her üründe aynı fiber kapasitesini ifade etmez; bu modelde hesap 3 × 24 = 72 fiberdir. Ayrıntılar için üç kasetli modelin teknik dosyasını inceleyin. Ek planınız 72 fiberi aşıyorsa 144 fiber kapasiteli altı kasetli modeli giriş çapları ve montaj ihtiyacıyla birlikte değerlendirin.
