Fiber Optik Ek Kutusu , 6 Kasetli 144 Fiber Kapasiteli – PRO

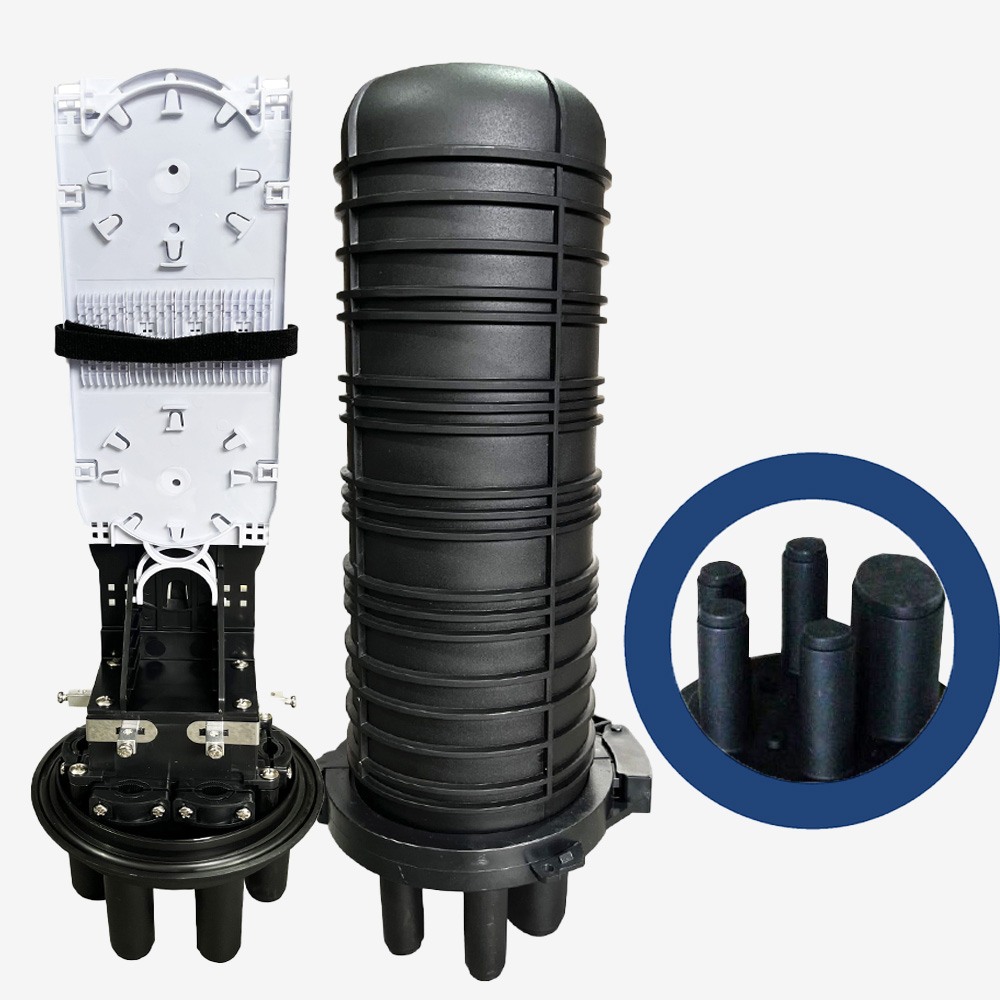

Ana hattın birkaç kola ayrıldığı noktada, kutunun toplam ek kapasitesi kadar giriş düzeni de seçimde belirleyicidir. Fibline 144 fiber ek kutusu PRO, bir giriş ve dört çıkışla bu planı kurmanıza olanak verir. Altı ek kaseti bulunan modelde her kaset 24 tek fiber eki taşır. Dikey kapaklı gövde, bağlantıların korunacağı alanı ve fiber rezervlerinin tutulacağı taşıyıcıyı bir araya getirir.

Dome fiber muf için 1+4 giriş düzeni

Taban çiziminde bir oval ve dört yuvarlak açıklık bulunur. Teknik tablo bu düzeni 1 giriş / 4 çıkış olarak adlandırır. Dome fiber muf seçerken kablo sayısını bu yerleşimle karşılaştırın; çizimde görülen açıklık ölçüsünü doğrudan izin verilen kablo çapı olarak kullanmayın. Kablo dış çapı ve girişte uygulanacak sızdırmazlık takımı birlikte doğrulanmalıdır.

PRO modelin aksesuar listesinde dört küçük ve bir büyük ısıyla daralan giriş tüpü bulunur. Kabloları hazırlamadan önce hangi girişin hangi hatta ayrılacağını belirlemek, montaj sırasını kolaylaştırır. Kullanılmayan girişler için üreticinin kapatma yöntemini uygulayın.

6 kasetli muf içinde fiberlerin ayrılması

Bu 6 kasetli muf, toplam 144 ek kapasitesine ulaşır; altı kaset, altı kablo girişi anlamına gelmez. Kasetleri saha hattına göre numaralandırın ve renk kodlarını ek planına işleyin. Yeni bir bağlantı yapılacağında hangi gruba müdahale edileceği böylece kayıt üzerinden izlenebilir.

Teknik çizimde taban, kablo sabitleme parçası, rezerv depolama alanı, ek kasetleri, conta, dış kapak ve çevre halkası ayrı ayrı gösterilir. Kablonun çekme yükünü sabitleme parçasında karşılayın; rezerv fiberi ve ek koruyucuları bu yükten uzak tutun. Kaset kapanırken fiberin kenarda sıkışmadığını kontrol edin.

144 fiber ek kutusu PRO ölçüleri

PRO ek kutusu montajı ve aksesuarları

Belgede direğe bantla sabitleme ve havai hatta askı aksesuarıyla montaj çizimleri yer alır. PRO ek kutusu için seçilen takımın sahadaki direğe veya taşıyıcıya uygun olması gerekir. Kapağın çıkarılabileceği mesafeyi bırakın; bakım erişimini komşu kablolarla kapatmayın.

Aksesuar listesinde ek koruyucular, kablo bağları, izolasyon bandı, koruma tüpü, ısıyla daralan tüpler, branşman parçası, alüminyum folyo ve direk montaj takımı sayılır. Siparişinize ait paket içeriğini bu listeyle eşleştirin. IP68 koruma, girişlerin ve conta yüzeyinin doğru hazırlanmasıyla birlikte değerlendirilmelidir.

Fiber splice enclosure karşılaştırması

İngilizcede fiber splice enclosure ya da dome splice closure olarak geçen ürünlerde aynı 144 fiber kapasitesi farklı giriş sayılarıyla sunulabilir. PRO serisi teknik dosyasındaki altı kasetli sütunu ve montaj çizimini esas alın. Diğer modelleri 6 kasetli Türk Telekom tipi kutu ile karşılaştırırken kapasitenin yanında gövde ölçüsü ve giriş düzenini de kontrol edin.
