6 Kasetli Ek Kutusu – Türk Telekom Tipi – Fibline Marka

Saha ekine başlamadan önce kutuya girecek kabloların dış çapını ölçmek, sonradan giriş takımını değiştirmekten daha kolaydır. 6 kasetli ek kutusu arayanlar için bu Fibline model, 144 fiberlik ek kapasitesini 500 × 200 mm gövdede sunar. Teknik belgedeki giriş çapı 8–18 mm, çıkış çapı ise 6–18 mm aralığındadır. Hat ve sızdırmazlık parçası seçimini bu değerlerle birlikte yapın.

144 fiber muf için kurulum öncesi kontrol

Önce ek yapılacak fiber sayısını ve ayrılacak kablo kollarını belirleyin. Bu 144 fiber muf, altı kasetin her birinde 24 tek fiber eki düzenler. Kablo girişleri ise ayrı bir ölçüttür: belgede 6 giriş / 1 çıkış olarak tanımlanır. Fiber kapasitesinin yeterli olması, her kablo çapının veya her giriş düzeninin uygun olduğu anlamına gelmez.

• Kabloların dış çapını ve kullanılacak girişleri eşleştirin.
• Kasetleri aktif hatlar ve gelecekte kullanılacak fiberler için planlayın.
• Kablo sabitleme ve kapatma parçalarının montaj yerine uygunluğunu kontrol edin.
• Bakımda kapağı kaldırmak için gerekli boşluğu bırakın.

Fiber ek muhafazası içinde düzen nasıl korunur?

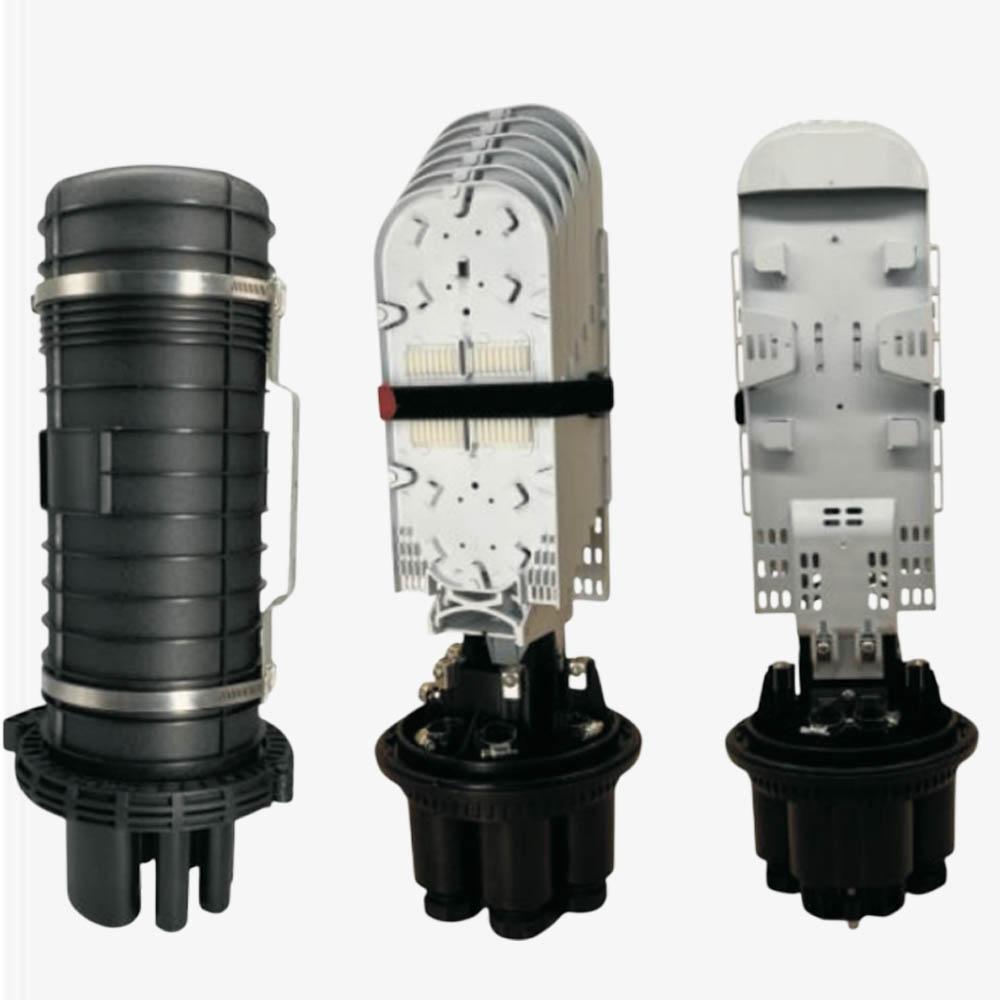

Kasetler, ek koruyucuları yerinde tutarken fiber rezervlerine de yol verir. Fiber ek muhafazası içine yerleştirilen kablonun yükünü önce sabitleme noktasında karşılayın; ince fiberleri çekme yükü taşıyan parça gibi kullanmayın. Rezervleri üst üste sıkıştırmadan, kablo üreticisinin bükülme sınırına uygun biçimde düzenleyin.

Kurulum sonunda kaset numarası, fiber rengi ve saha hattını aynı kayıt üzerinde eşleştirin. Daha sonra bir branşman eklendiğinde bu kayıt, hangi grubun açılacağını gösterir. Fotoğraflı bir ek planı tutmak da kapak kapandıktan sonra içerideki düzenin izlenmesini sağlar.

IP68 ek kutusu ve sızdırmazlık parçaları

Bu IP68 ek kutusu için teknik dosyada ısıyla daralan giriş elemanları ve mekanik sızdırmazlık bilgileri verilir. Gövdeyi kapatmadan önce conta yüzeylerinin temizliğini, giriş parçalarının doğru oturduğunu ve kullanılmayan açıklıkların uygun şekilde kapandığını kontrol edin. Koruma sınıfı, yanlış çapta kabloyla yapılan bir montajı telafi etmez.

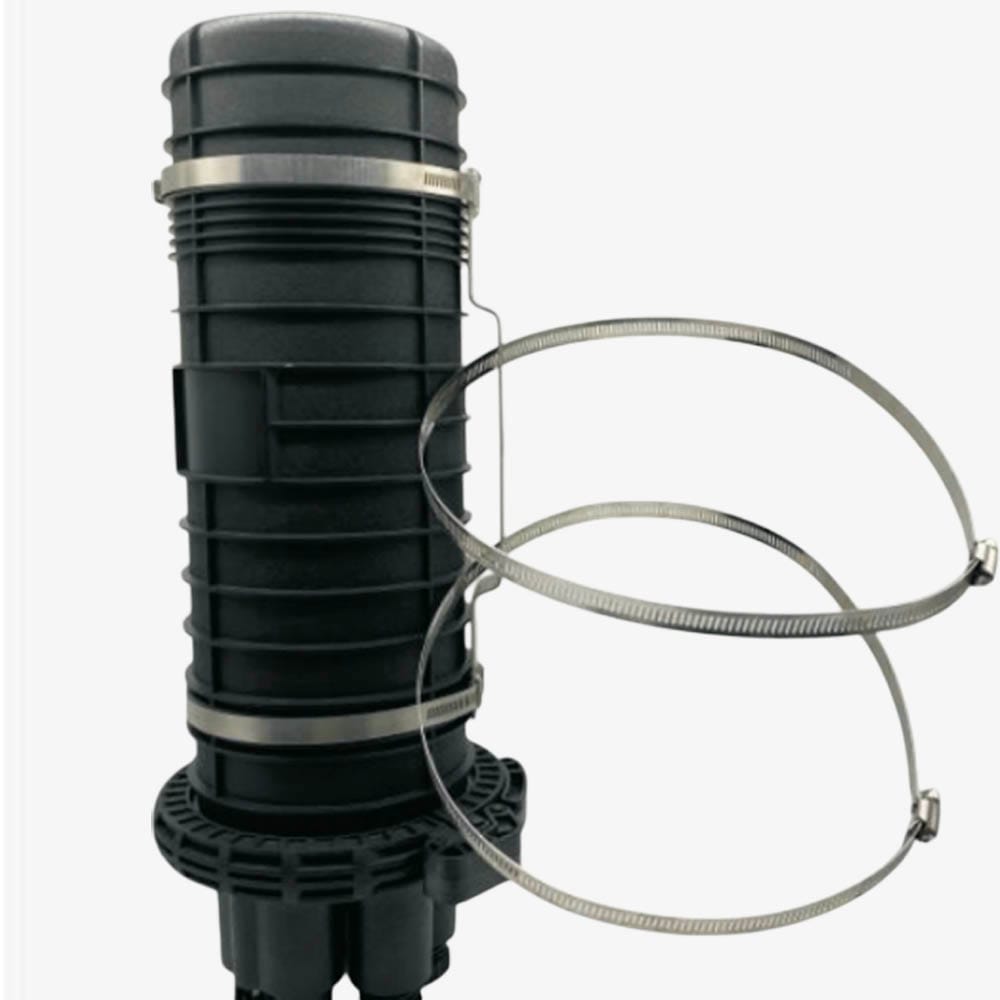

Belgede uygun aksesuarlarla duvar, direk, havai hat, menhol ve boru hattı uygulamaları belirtilir. Montaj takımını bu kullanım yerine göre değerlendirin. PP+GF gövde için verilen sıcaklık aralığı −40 °C ile +80 °C’dir.

6 kasetli ek kutusu teknik tablosu

Fiber joint box belgeleri ve model seçimi

İngilizce fiber joint box ve fiber optic splice closure ifadeleri bu ürün grubunun uluslararası adlarıdır. Karşılaştırmada gövde ölçüsünü, kaset kapasitesini ve kablo girişini birlikte okuyun. Fibline teknik dosyası bu modelin özellikleri ile test bilgilerini içerir. Türk Telekom tipi adlandırmasının proje şartnamesindeki güncel belge gereksinimleriyle eşleşmesini ayrıca kontrol edin.

144 fiberin üzerinde ek planlanıyorsa 288 fiber kapasiteli 12 kasetli kutuyu inceleyebilirsiniz. Büyük modelin giriş çapları ve gövde ölçüsü farklıdır; yalnız kaset sayısını artırarak aynı montaj koşullarını varsaymayın.
