12 Kasetli Ek Kutusu – Türk Telekom Tipi – Fibline Marka

Hat ayrımının yapıldığı bir ek noktasında, bugün bağlanan fiberler kadar daha sonra ulaşılacak kasetlerin düzeni de önemlidir. Fibline 12 kasetli ek kutusu, ekleri 24’er fiberlik gruplara ayırarak toplam 288 fiber kapasitesi sağlar. Ana kablo, branşman ve yedek fiberleri kayıt altına alabileceğiniz bu yapı, bakım sırasında hangi kasetin açılacağını belirlemeyi kolaylaştırır.

288 fiber ek kutusu: kaset planını kurulumdan önce yapın

Bu modelde kapasite 12 kaset × 24 tek fiber ek üzerinden tanımlanır. Piyasada aynı toplam kapasiteye farklı kaset sayılarıyla ulaşan kutular da bulunur. Bu nedenle 288 fiber ek kutusu karşılaştırırken yalnızca son sayıya değil, kaset başına ek adedine ve iç yerleşime de bakın.

Her kasete hangi kablonun hangi fiberlerinin gireceğini bir ek planına işleyin. Aktif ve yedek fiberleri ayrı işaretleyin; saha etiketlerini ölçüm kayıtlarıyla eşleştirin. Böylece arızalı bir hat üzerinde çalışırken diğer grupları gereksiz yere hareket ettirmeden doğru ek noktasına ulaşabilirsiniz.

Fiber optik muf seçiminde kablo çapı

Teknik dosya giriş/çıkış düzenini 6 giriş ve 1 çıkış olarak belirtir. Kablo çapı aralığı giriş için 8–43 mm, çıkış için 6–29,5 mm olarak verilmiştir. Bu aralıkları tüm açıklıkların aynı çapta olduğu şeklinde yorumlamayın; kullanacağınız kablonun dış çapını ilgili giriş ve sızdırmazlık takımıyla birlikte kontrol edin.

Fiber optik muf içinde dış kabloyu sabitlemek ile fiberleri kasete yerleştirmek ayrı işlemlerdir. Çekme yükünü taşıyan bölümün doğru tutulması, kasetteki eklerin zorlanmasını önler. Rezerv fiberleri, üreticinin bükülme sınırlarını koruyacak şekilde yönlendirin.

12 kasetli ek kutusu ölçüleri ve malzemesi

Kablo ek muhafazası nerede kullanılabilir?

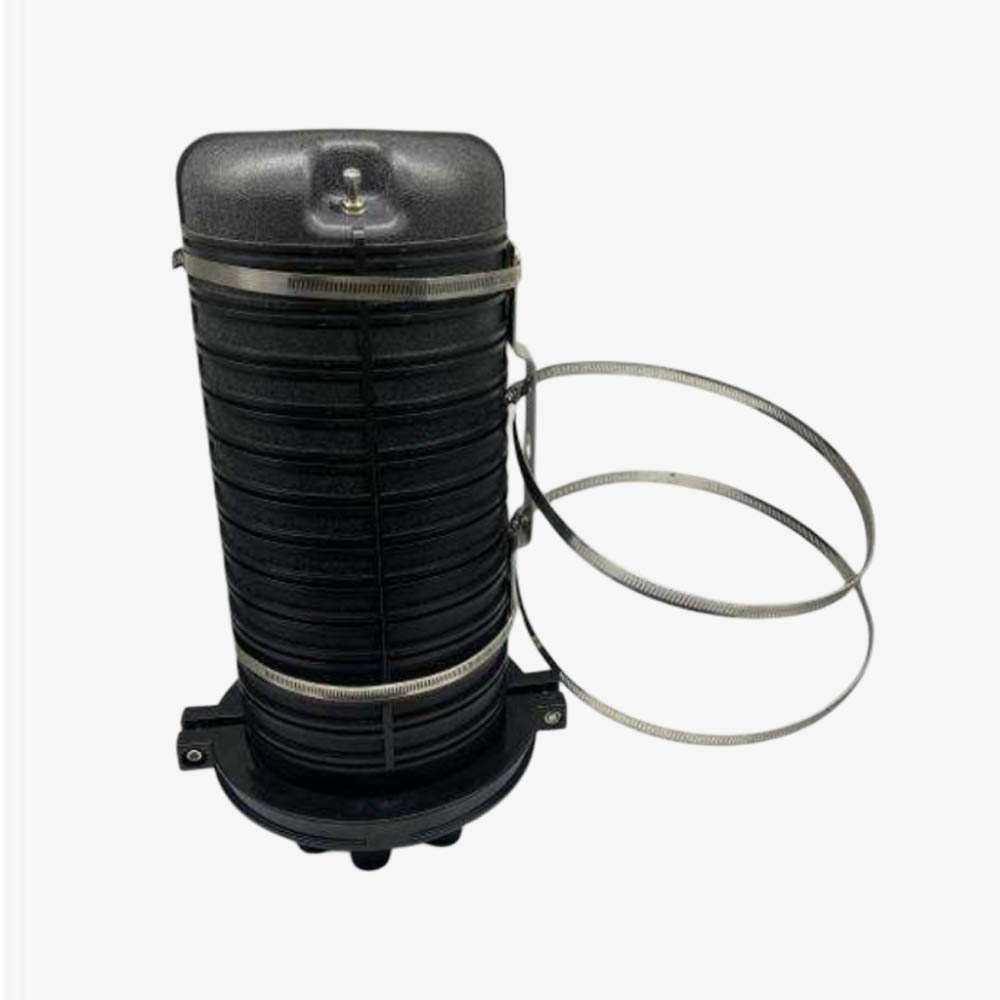

Ürün belgesinde uygun aksesuarlarla menhol, boru hattı, direk ve havai montaj uygulamaları yer alır. Kablo ek muhafazası için yer seçerken kapağın çıkarılmasına ve kaset grubuna erişilmesine yetecek servis boşluğunu bırakın. Montaj yüzeyi ve sabitleme takımı, sahadaki konuma uygun olmalıdır.

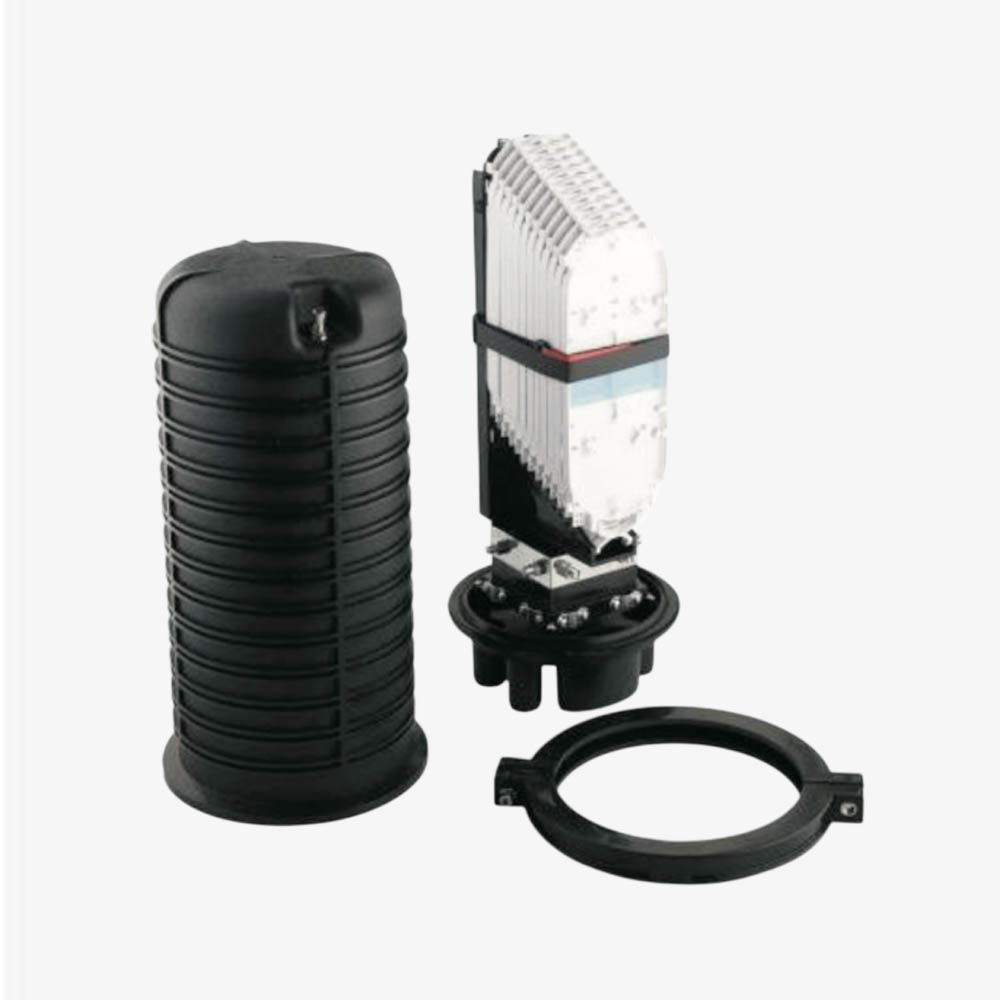

İngilizce dome splice closure adı, bu dikey kapaklı kutu biçimini tanımlar. Belgede giriş sızdırmazlığı için ısıyla daralan elemanlar ve mekanik sızdırmazlık bilgileri bulunur. Contanın temizliği, uygun kablo çapı ve doğru kapatma sırası korumayı doğrudan etkiler. IP68 sınıfını montaj koşullarından bağımsız bir kullanım garantisi olarak değerlendirmeyin.

Proje dosyası ve kapasite karşılaştırması

Türk Telekom tipi olarak sunulan modelin ölçü, kapasite ve test bilgileri dört sayfalık teknik dosyada yer alır. Projede belirli bir kabul belgesi isteniyorsa güncel gerekliliklerle eşleştirin. Daha fazla ek planlanan noktalarda 16 kasetli 384 fiber modeli de değerlendirebilirsiniz; seçimi yalnız gövde görünümüne göre yapmayın.
