4 Port SC Simplex Panel Plakası – Fibline Boş Modül

4 port SC simplex: küçük bir hat grubunu ayrı modülde toplayın

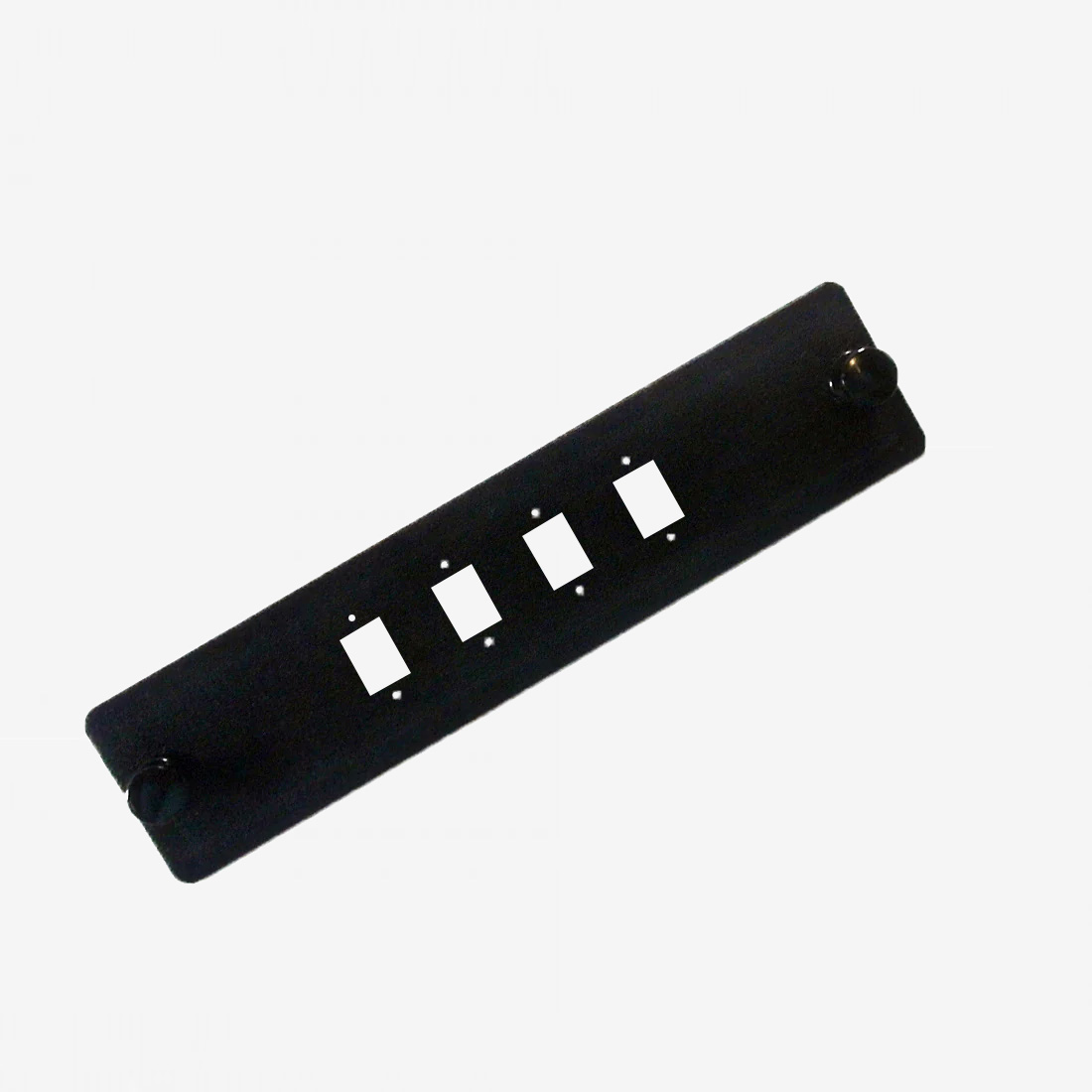

4 port SC simplex plaka, modüler panelinizde dört fiber bağlantısına ayrılmış bir bölüm oluşturmak için kullanılır. Ortadaki dört adaptör yuvası, sınırlı sayıdaki hattı aynı yerde toplamanıza yardımcı olur. Ürün boş SC panel plakası olarak sunulur; bir sonlandırma kutusunun gövdesini, ek tepsisini veya hazır fiber bağlantılarını içerdiği düşünülmemelidir.

Örneğin bir ofise ayrılan dört fiberin, daha kalabalık bir dağıtım sırası içinde kaybolmasını istemiyorsanız bu hatları tek modül altında etiketleyebilirsiniz. Böyle bir düzenlemede hangi portun hangi odaya veya cihaza gittiği daha kolay takip edilir. Plaka yalnızca adaptörlerin taşındığı parçadır; hattın çalışması için uygun optik bileşenler ve panel gövdesi gerekir.

4 fiber modül mü, dört çift bağlantı mı?

Simplex terimi burada her adaptör konumunda tek fiber bağlantısını ifade eder. Dört yuva, uygun adaptörlerle dört fiber sonlandırma noktasına karşılık gelir. Gönderim ve alım için iki ayrı fiber kullanan bir kurulumda bu sayı iki çifttir. Dört SC duplex adaptörlü bir ürün ise farklı kapasite ve yuva düzenine sahiptir. Bu nedenle satın alma talebinde port sayısının yanına “simplex” bilgisini de yazmak önemlidir.

Parçayı seçmeden önce üç kontrol

1. Modül yuvası: Kullanılacak panelin açıklığı ile plakanın dış ölçüleri eşleşmeli.
2. Sabitleme: Uç bağlantılarının konumu ve montaj biçimi mevcut gövdeye uygun olmalı.
3. Adaptör tipi: SC simplex adaptörün kesiti ve sabitleme şekli plaka ile karşılaştırılmalı.

“Rack tipi panel” ifadesi tek başına bu üç koşulu doğrulamaz. Benzer görünümlü ön plakalar farklı modüler sistemler için üretilebilir. Panel modelini bilmediğiniz bir yenileme işinde mevcut parçanın ölçüsünü almak ve bağlantı noktalarını fotoğraflamak, yalnız görüntüye göre seçim yapmaktan daha güvenilir sonuç verir.

Boş adaptör paneli siparişine neler eklenmeli?

Bu Fibline parçasını kurulum listenize plaka olarak ekleyin. SC adaptörler, pigtail’ler, ek koruyucular ve gerekiyorsa patch cord’lar ayrı ihtiyaçlardır. Singlemode veya multimode tercihi plakadan değil, kurulacak optik hattın özelliklerinden gelir. Aynı şekilde UPC ve APC seçimi de konnektörlerin birbirine uygunluğuyla ilgilidir; boş gövdeye bir parlatma tipi atamak doğru olmaz.

Montaj tamamlandığında dört noktayı saha etiketleriyle eşleştirin. Kablonun çekme yükünü adaptörlere taşımayın ve panel içindeki fiber payını kullanılan kablonun bükülme sınırlarına uygun yerleştirin. Kullanılmayan adaptörleri kapaklarıyla korumak, daha sonra yapılacak bağlantılarda temizlik işini kolaylaştırır.

Daha fazla tekli bağlantı gerekiyorsa sekiz SC simplex yuvalı modülü karşılaştırabilirsiniz. Hiç bağlantı kullanılmayacak panel açıklığı içinse deliksiz boş kapak uygun parça grubudur. Bu iki seçenek, delikli bir adaptör plakasından farklı ihtiyaçları karşılar.

SC simplex plate for four individual connections

An unloaded four-position front module lets you group a small set of SC connections in a compatible patch panel. Four simplex positions represent four individual fibres, not four duplex pairs. Match the plate to the enclosure and select the required adapters separately.
