8 Port ST Simplex Panel Plakası – Fibline Boş Modül

ST panel plakası ile mevcut ST hatlarını düzenleyin

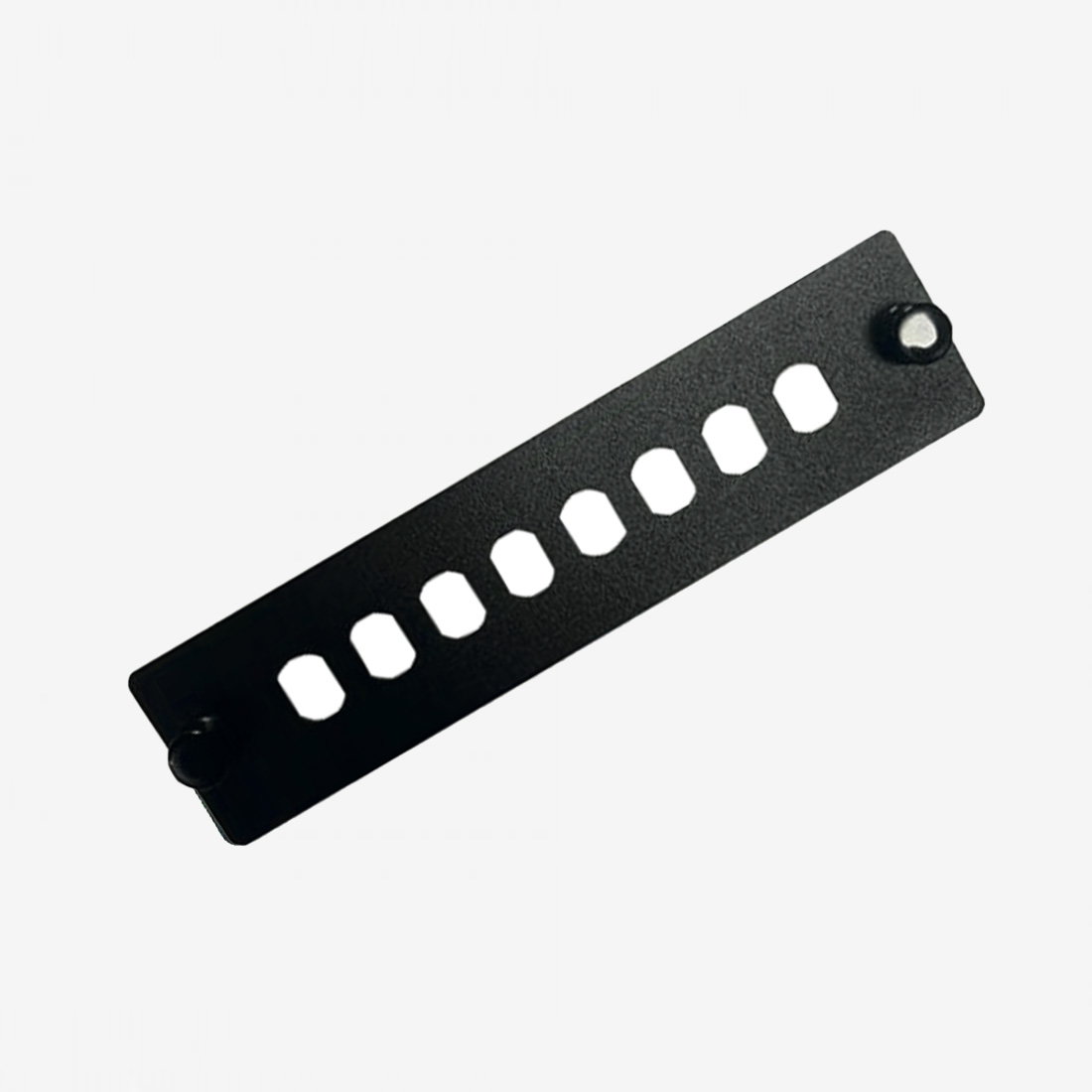

ST panel plakası, ST uçlu fiber bağlantılarınızı uyumlu modüler panelin ön yüzüne taşımanız için sekiz adaptör yeri sunar. Fibline’ın bu boş ön modülü, mevcut ST altyapısını koruyarak bağlantı noktalarını bir sırada toplamak isteyen kurulumlara yöneliktir. Ürün adaptörsüz plakadır; kendi başına sonlandırılmış optik bağlantı sağlamaz.

Mevcut bir kabineti yenilerken kablolar sağlam olduğu halde ön panel düzeni yetersiz kalabilir. Böyle bir durumda önce gövdenin değiştirilebilir modül kabul edip etmediğini kontrol edin. Uyumlu bir modüler gövdede doğru plaka seçimi, ST bağlantı grubunu ayrı ve okunabilir bir bölümde tutmanıza yardımcı olur. Sabit delikli paneller için doğrudan uyumluluk varsayılmamalıdır.

8 port ST: sekiz tekil fiber noktası

Bu model sekiz ST simplex adaptör konumu içerir. Uygun adaptörler takıldığında her konum tek fiber bağlantısını taşır. İki fiber kullanan bir gönderim-alım devresinde sekiz nokta dört çifte karşılık gelir. Portları çiftler halinde kullanacaksanız eşleşmeleri numaralandırma planında belirtin; yan yana duran iki portun aynı devreye ait olduğu kendiliğinden anlaşılmaz.

ST simplex modül, sinyali çoğaltan bir bölücü veya farklı konnektör tiplerini dönüştüren optik bir cihaz değildir. İşlevi adaptörleri mekanik olarak taşımaktır. Bu yüzden ürünün port sayısından hız, erişim mesafesi ya da optik kayıp değeri çıkarılamaz.

ST adaptör paneli seçerken bağlantı biçimini kontrol edin

ST konnektör, bayonet tipi kilitleme yapısıyla tanınır. Mevcut hattınızdaki arayüzü doğrulamadan yalnız yuvarlak görünüme göre parça seçmeyin. FC bağlantılar farklı kilitleme düzenine sahiptir. İhtiyacınız FC ise FC simplex plaka kendi adaptörleriyle değerlendirilmelidir. Benzer yuva görünümü, iki bağlantı tipini birbirinin yerine kullanılabilir yapmaz.

Plakanın dış ölçüsü, uç sabitlemelerinin konumu ve adaptörün oturma kesiti birlikte incelenmelidir. Panelin yalnız 19 inç olması ön modül uyumunu kanıtlamaz. Gövde modeli bilinmiyorsa mevcut parçanın ölçüsüyle birlikte ön ve arka yüz fotoğraflarını hazırlamak doğru seçimi kolaylaştırır.

Malzeme listesini bağlantı sırasına göre hazırlayın

• Panel gövdesi ile bu sekiz yuvalı ön modülün uyumunu doğrulayın.
• ST adaptörleri, hattın fiber türü ve optik uç özelliklerine göre seçin.
• Pigtail, ek koruyucu ve patch cord ihtiyacını ayrıca belirleyin.
• Port numaralarını karşı uçtaki hat kayıtlarıyla eşleştirin.

Boş plaka herhangi bir OM sınıfı, OS2 fiber veya kablo kılıfı içermez. Bu özellikler sonradan kullanılan optik bileşenlere aittir. Adaptör takılı olmayan açıklıklar ile bağlantı yapılmayacak modül yerlerini de karıştırmayın: bütünüyle boş bırakılacak bir panel bölümü için kapama plakası ayrı bir seçenektir.

Bakım sırasında konnektörü kablosundan çekmek yerine kilitleme parçasından çözün. Arka taraftaki fiber payını gerilimsiz bırakın ve kullanılan kablonun bükülme sınırını koruyun. Böylece ön modülde işlem yaparken komşu bağlantılara yük bindirme riskini azaltabilirsiniz.

ST adapter plate for an existing fibre installation

This unloaded module provides eight ST simplex adapter positions. It is intended for a compatible modular enclosure; adapters and fibre assemblies are selected separately. Verify the plate dimensions and mounting points when refurbishing an existing panel.
