24 Port ( 48 Fiber) SC Duplex 1U 19″ Rack Tipi ODF – Boş

Bir kabinde 48 fiberi sonlandıracaksanız ön yüzdeki yuva sayısını bağlantı sayısıyla birlikte değerlendirin. Fibline SC duplex ODF, 24 çiftli adaptör yuvasını 1U yüksekliğinde bir gövdede toplar. Uygun SC duplex adaptörlerle bu düzen 48 ayrı fiber bağlantısına karşılık gelir. Ürün boş panel olarak sunulur; sonlandırma bileşenleri kurulacak hatta göre seçilir.

48 fiber patch panel için bağlantı planı

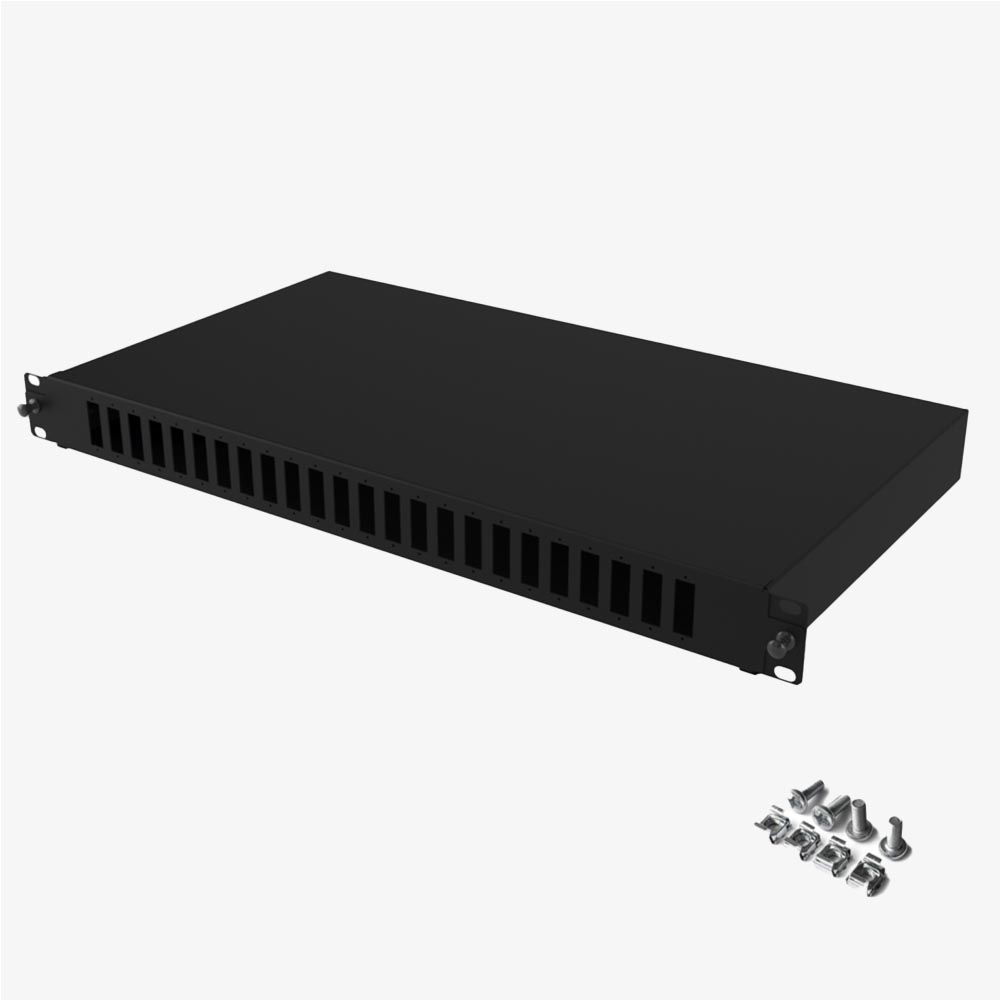

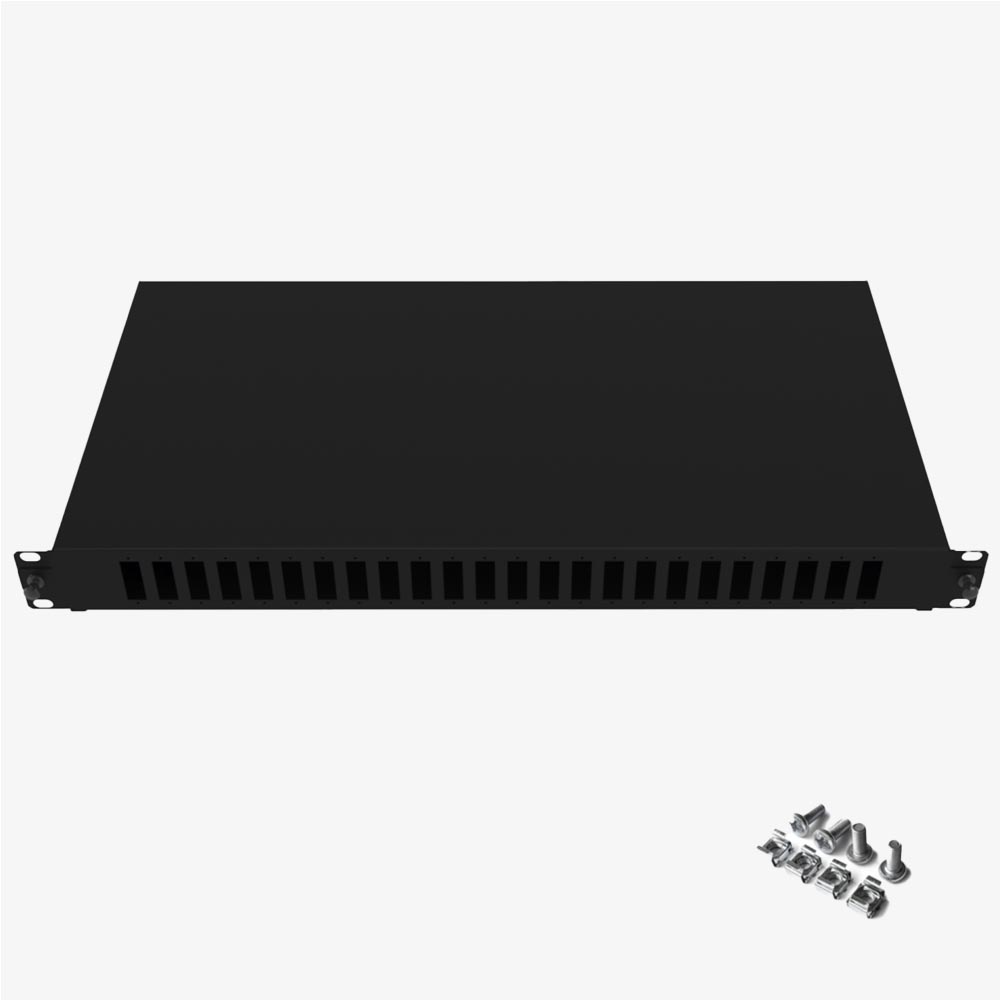

Panelin 24 yuvasının her biri iki SC bağlantısını barındıracak yapıdadır. Böylece 48 fiber patch panel düzeninde hangi fiberin hangi uçta sonlandığını ön yüzden takip edebilirsiniz. Bu kapasite, cihazınızdaki Ethernet portu sayısını veya panelin içinde hazır 48 fiber bulunduğunu ifade etmez.

Sipariş listenizi hazırlarken adaptör, pigtail, ek koruyucu ve fiberleri düzenleyecek parçaları ayrı kalemlerle kontrol edin. Mevcut kablonun fiber tipine uygun pigtail kullanın; SC/APC ile SC/UPC uçları birbiriyle eşleştirmeyin. OS2, OM3 veya OM4 seçimi boş metal gövdenin değil, takılan optik bileşenlerin ve hattın özelliğidir.

Boş fiber panel ile kurulumu ihtiyaca göre tamamlama

Boş fiber panel, kullanılacak bağlantıları proje aşamasında belirlemenize olanak verir. İlk kurulumda tüm yuvaları doldurmak yerine ihtiyaç duyulan hatları planlayabilir, kullanılmayan açıklıklar için uygun kapama parçalarını değerlendirebilirsiniz. Paket içeriğini kontrol ederek montaj sırasında eksik parça nedeniyle işin durmasını önleyin.

Teknik dosyada SC duplex ve LC quad adaptör montajına uygunluk belirtilir. Bu sayfa 24 SC duplex yuva ve 48 fiber planlamasını esas alır. LC quad ile farklı bir yerleşim düşünüyorsanız adaptör ölçülerini, iç düzenleme alanını ve aksesuarları birlikte doğrulayın.

Rack tipi ODF: kabin uyumu ve erişim

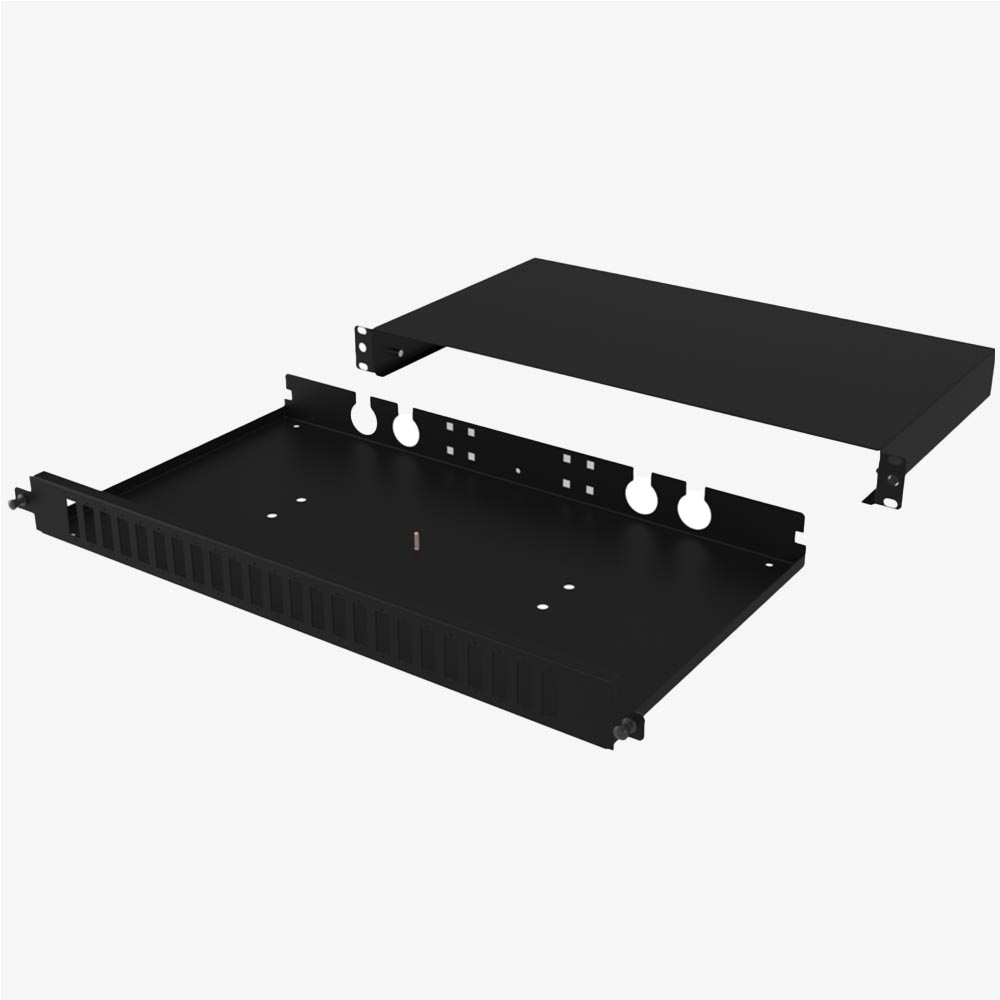

19 inç kabin montajına uygun rack tipi ODF, 1U yer kaplar. Soğuk haddelenmiş çelik gövdenin ağırlığı teknik belgede 2 kg olarak verilir. Panel içine üstten erişim sağlanır; kabindeki yerleşimi, bakımda kapağa ulaşılabilecek ve fiber rezervlerinin ezilmeyeceği şekilde planlayın.

Kablo girişinden sonraki sabitleme, dış kablodaki çekme yükünü ek bölgesinden uzak tutmalıdır. Pigtail ve patch cord güzergâhlarında üreticinin bükülme sınırlarını koruyun. Ön yüzde bağlantı numaralarıyla saha etiketlerini eşleştirmek, daha sonra bir hattı değiştirmek gerektiğinde arama süresini azaltır.

SC duplex ODF teknik bilgileri

Fiber termination panel seçerken

İngilizce ürün listelerinde unloaded fiber termination panel veya fiber patch panel enclosure ifadeleriyle karşılaşabilirsiniz. Bu adlar, bağlantı ve ek düzenini taşıyan boş gövdeyi tanımlar. Aktif bir cihaz olmadığı için panel tek başına veri hızı veya optik kayıp değeri belirlemez; bu değerler kurulan hattın bileşenlerine bağlıdır.

Ürün teknik dosyasından gövde ve adaptör uyumunu kontrol edebilir, kabin düzeniniz için diğer fiber optik patch panel seçenekleriyle karşılaştırabilirsiniz.
