12 Fiber MPO/MTP LC Kaset OM5 Polarity A

MTP LC Kaset 12 Fiber OM5 — Fibline MPO12OM5-A

OM5 fiber kullanılması planlanan bir kabin bağlantısında, kasetin de aynı fiber sınıfına göre seçilmesi gerekir. Fibline MPO12OM5-A MTP LC kaset, 12 fiberi tek arka MPO/MTP bağlantısından ön yüzdeki altı LC UPC duplex porta dağıtır. Lime yeşili ön adaptörler ve Type A polarite, bu ürünün seçim bilgileridir.

Bu model, altı çift LC bağlantısına erişim gereken pasif dağıtım noktalarında değerlendirilir. Sipariş vermeden önce cihaz tarafının LC arayüzünü, trunk kablonun fiber sayısını ve panel yuvasını birlikte kontrol edin. Kasetin üzerinde OM5 yazması, herhangi bir optik modülle veya herhangi bir kaset paneliyle kendiliğinden uyumlu olacağı anlamına gelmez.

OM5 Kaset İçin Doğrulanmış Teknik Bilgiler

OM5 MTP Kaset Seçerken Fiber Sınıfına Bakın

OM5, geniş bant multimode fiber sınıfıdır; WBMMF adıyla da karşılaşabilirsiniz. Birden fazla kısa dalga boyunu kullanan uygulamalarda değerlendirilebilir. Bununla birlikte kaset kendi başına dalga boyu çoğullama yapmaz. SWDM gibi bir uygulama düşünüyorsanız aktif optiklerin ve bütün fiber kanalın o uygulamanın gereksinimlerini karşılaması gerekir.

OM3 veya OM4 bir hatta yalnızca bir parçayı OM5 ile değiştirmek, hattın tamamını OM5 sınıfına yükseltmez. Mevcut kurulumda kablo ve diğer bağlantı parçalarının hangi sınıfta olduğunu çıkarın. Genel sınıf farklarını CommScope’un multimode fiber açıklamasından inceleyebilirsiniz; belirli bir hız ve mesafe için kullandığınız optik modülün teknik dokümanı esas alınmalıdır.

6 Port LC Kaset Neden 12 Fiber Olarak Geçer?

Ön yüzdeki her duplex port iki fiber bağlantısı içerir. Altı duplex portun toplamı on iki fiberdir. Bu yüzden “12 port” ve “12 fiber” ifadelerini birbirinin yerine kullanmayın. İhtiyacınız on iki duplex bağlantıysa, toplam yirmi dört fiber kapasiteli bir modelin bağlantı düzenini değerlendirmelisiniz.

Bu 12 fiber MTP kaset için ön taraftaki bağlantı sayısını projenin devre listesiyle eşleştirin. Kullanılacak aktif cihazın kaç fiberle çalıştığını da hesaba katın. Her duplex çiftin ayrı bir cihaza gideceğini varsaymak yerine, cihazın optik arayüzüne göre port tahsisi yapın. Boş bırakılan portları da aynı listede göstermek ilerideki ilaveleri kolaylaştırır.

MPO LC Kaset ve Panel Birlikte Nasıl Seçilir?

MPO kaset satın alırken panel gövdesinin hangi modül serisi için üretildiğini öğrenin. MTP patch panel ifadesi genellikle taşıyıcı gövdeyi anlatırken, buradaki ürün o gövdeye yerleştirilen modüldür. Rack genişliğinin aynı olması kaset yuvasının, sabitleme noktalarının veya derinliğin aynı olduğu anlamına gelmez.

MTP/MPO panel gövdelerini karşılaştırırken dolu haldeki ön kablo alanını da düşünün. Altı duplex porta bağlanan kabloların mandallarına erişilebilmeli, kablolar panel kapağına sıkışmamalıdır. Yeni panel kurulacaksa kaset ve gövdeyi aynı alışveriş listesinde ayrı kalemler olarak tanımlayın.

MTP-LC Dönüşüm Kaseti İçin Trunk Kontrolü

Arka tarafta tek pimli MPO/MTP bağlantı vardır. Karşı kablonun pin yapısı, fiber sayısı ve bağlantı yönü bu arayüzle uyumlu olmalıdır. Konnektörleri zorlayarak takmayın. Ön LC uçlarında da UPC bağlantıya uygun parçalar seçin; farklı parlatma tiplerini yalnızca konnektörün dış şekline bakarak eşleştirmeyin.

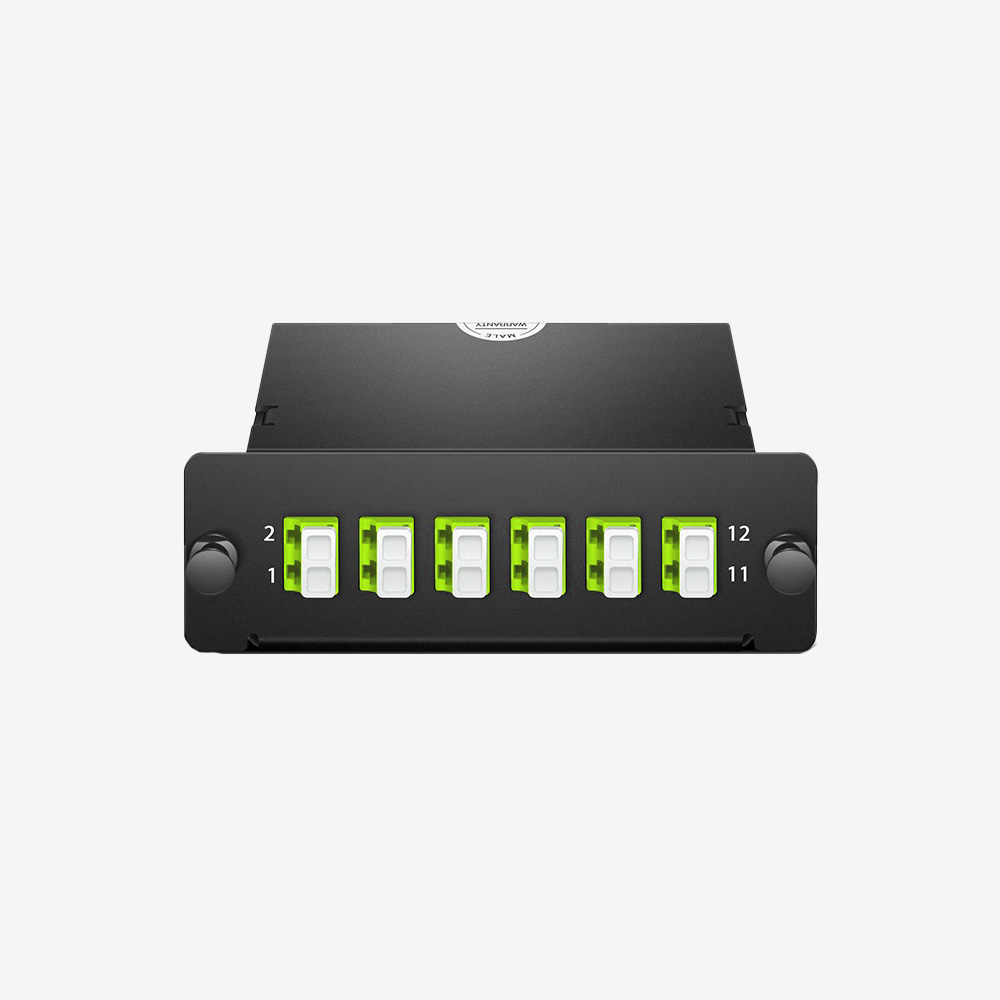

Ürün görselindeki yeşil ton, bu modelin OM5 ön adaptör rengidir. Yeşil renkli başka bir ürünün APC olması, bu kasetin LC portlarının da APC olduğu anlamına gelmez. Teknik kayıtta LC UPC duplex belirtilir. Renk, ilk tanımayı kolaylaştırır; kesin seçim için ürün kodunu ve bağlantı bilgisini okuyun.

Polarity A Modelini Devreye Almadan Önce

Polarity A seçimini trunk ve karşı uçtaki kasetle aynı bağlantı şemasında değerlendirin. Polarite harfi bir performans seviyesi değildir. Bağlantı planındaki fiber eşleşmesini tanımlayan bilgilerin parçasıdır. A, B ve C modellerini yalnızca daha yeni veya daha hızlı olduklarını düşünerek birbirinin yerine kullanmayın.

Kurulumdan sonra fiber sıralamasını ve optik kayıpları projenin kabul şartlarına göre kontrol edin. Ölçüm kaydında kaset kodu, panel yeri ve port numaraları birlikte bulunsun. Diğer sınıfları kaset kategorisinde karşılaştırabilir, uygun model için ekibimize bağlantı bilgilerinizi iletebilirsiniz.
