24 Fiber MPO/MTP LC Kaset SM Polarity A

24 fiber MTP LC kaset ile OS2 hatları tek noktada düzenleyin

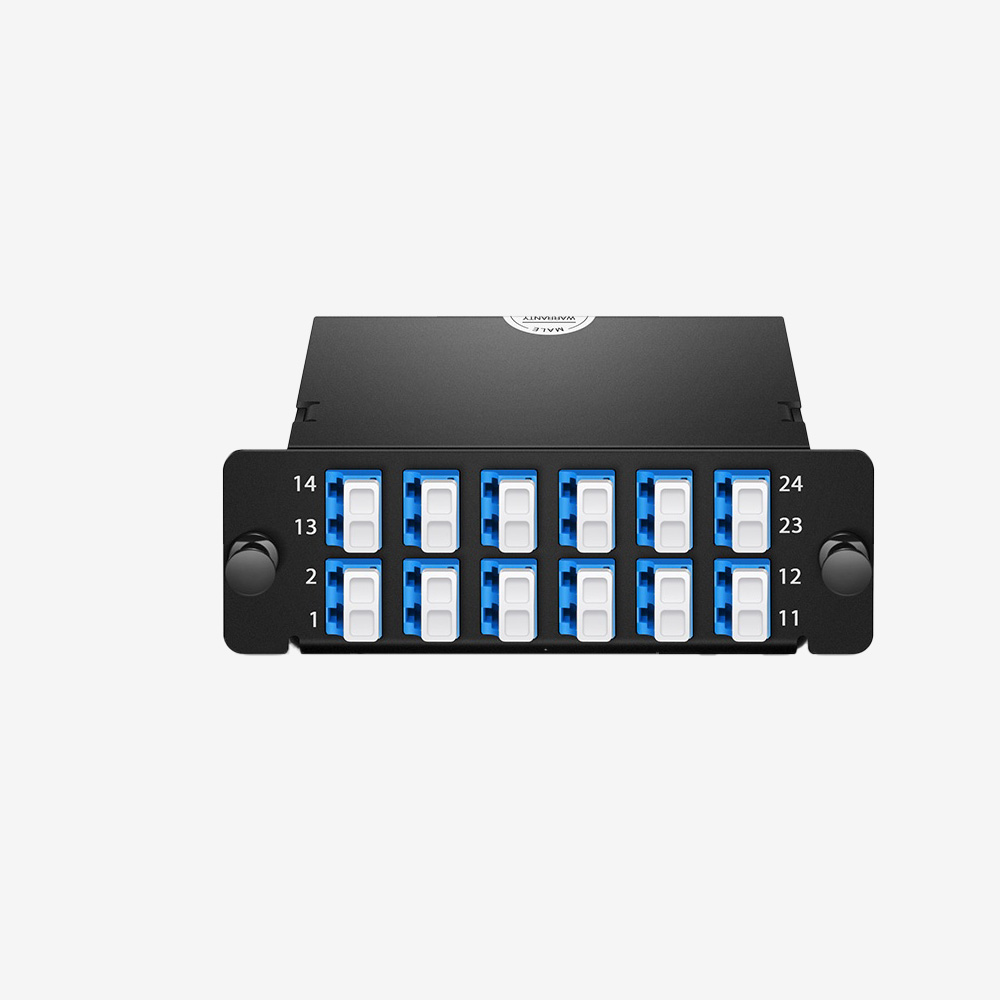

Fibline MPO24FSM-A, 24 fiber single mode omurgayı ön yüzdeki 12 LC UPC duplex porta taşıyan bir MTP LC kaset modelidir. Arkasında tek MPO/MTP bağlantısı bulunan bu kaset, LC bağlantılı cihaz hatlarını bir arada yönetmek isteyen kurulumlar için seçilir. OS2 9/125 µm fiber ve Type A polarite bilgileri, sipariş sırasında mevcut kablo düzeninizle birlikte değerlendirilmelidir.

Bu modelin seçiminde ilk soru, kaç LC bağlantısına ihtiyaç duyduğunuzdur. İki fiber kullanan duplex bağlantılarda 24 fiber, 12 bağlantı çifti anlamına gelir. Dolayısıyla 12 port LC kaset arayan bir kullanıcı için doğru kapasite tanımı budur; 24 ayrı duplex port beklenmemelidir. Kasetin önündeki mavi LC UPC arayüzler de kullanılacak patch cord ucunu belirler.

MPO24FSM-A teknik özellikleri

Tek arka bağlantılı kaset neden ayrı seçilir?

Aynı kapasitedeki kasetlerin arka bağlantıları farklı olabilir. Bazı 24 fiber modeller iki ayrı MPO/MTP port kullanırken bu üründe tek port bulunur. Sadece toplam fiber sayısına bakarak değişim yapmak, mevcut trunk kablonun kasete uygun olmamasına yol açabilir. Sipariş listesindeki kaset kodunu, kablonun uç düzenini ve karşı taraftaki sonlandırmayı birlikte kontrol etmek bu karışıklığı önler.

MPO LC kaset ve MTP-LC dönüşüm kaseti adlarıyla karşılaşılan bu ürün ailesinde dönüşüm, fiberlerin bağlantı arayüzleri arasında düzenlenmesini anlatır. Elektriksel bir dönüştürücü veya aktif ağ cihazı söz konusu değildir. Kaset, bağlı cihazın hızını kendiliğinden artırmaz; hattın çalışacağı hız ve mesafe, optik modüller ile toplam bağlantı kaybına bağlıdır.

OS2 kaset ve LC UPC patch cord seçimi

Single mode kaset seçerken omurga kablosunun ve cihaz tarafındaki optiklerin aynı bağlantı planına uygun olması gerekir. OS2 model, OM3 veya OM4 multimode kasetin yalnızca renk farkı olan bir alternatifi değildir. Fiber sınıfı değiştiğinde hattın bütününü yeniden değerlendirin. Ön taraftaki UPC bağlantıya uygun LC UPC patch cord kullanın; APC ve UPC uçları birbirinin yerine eşleştirmeyin.

Mevcut projenizde daha az bağlantı gerekiyorsa 12 fiber OS2 Type A kaseti de inceleyebilirsiniz. Karşılaştırırken toplam kapasitenin yanında ön port sayısını ve arka bağlantı düzenini not edin. Diğer fiber sınıfları ve kapasite seçenekleri için MTP/MPO kaset kategorisindeki seçim bilgileri yardımcı olacaktır.

Panel yerleşimi ve devre etiketleme

24 fiber kaset, taşıyıcı patch panelden ayrı bir bileşendir. Bir MTP patch panel araştırırken kaset yuvasının mekanik uyumunu, kilitleme biçimini ve kablo için kalan alanı ayrıca kontrol edin. Üzerinde aynı bağlantı adı bulunması, farklı markaların bütün kaset ve panellerinin birbirine oturacağı anlamına gelmez. Paket ölçüsü de montaj ölçüsü olarak kullanılmamalıdır.

Kurulumda her LC çiftinin hangi cihaza gittiğini etiketlemek, sonraki müdahalelerde zaman kazandırır. Kullanılmayan portların kapaklarını koruyun; bağlantı öncesinde uç yüzeylerin temizliğini kontrol edin. Patch cordları çekme yükü altında bırakmadan yönlendirin ve panel kapanırken kabloların sıkışmadığından emin olun. Devreye alma ölçümlerini port listesiyle birlikte saklamak, ileride bağlantı değiştirildiğinde karşılaştırma yapmayı kolaylaştırır.

Polarity A bağlantı planını nasıl kontrol edersiniz?

Type A tanımı kasetin fiber eşleşme düzenine aittir. Arka konnektörün pinned yapısı ise mekanik eşleşme bilgisidir; bu iki özellik ayrı ayrı kontrol edilir. Trunk kablo, karşı kaset ve ön patch cord düzenini aynı çizimde ele alın. Yalnızca renk veya ürün fotoğrafına bakarak polarite seçmeyin. Üreticinin MPO24FSM-A teknik kaydını proje listenizle karşılaştırabilirsiniz.

English product reference

Fibline MPO24FSM-A is a 24-fiber OS2 single-mode MTP to LC cassette with 12 LC UPC duplex ports and one pinned MPO/MTP rear connection. Type A polarity, the trunk connection and panel fit should be checked together before installation.
