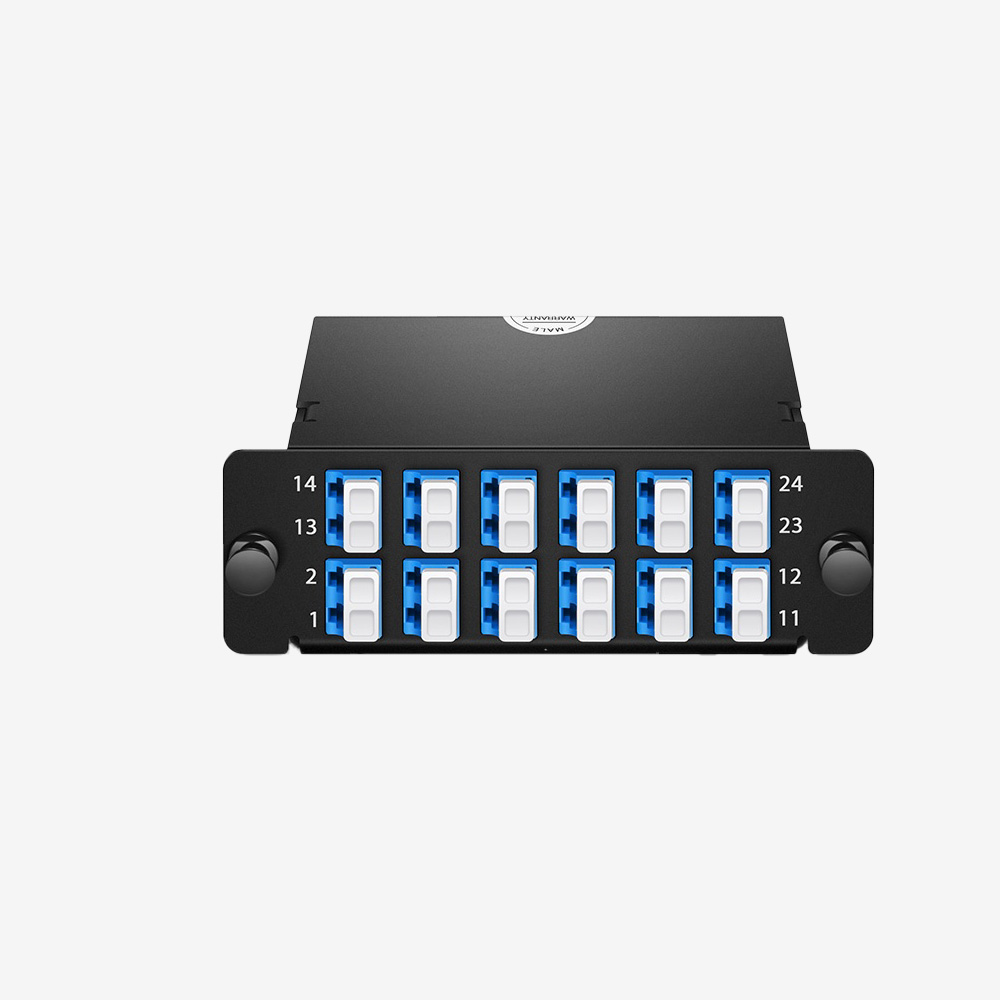

24 fiber OS2 MTP LC kasetin iki sıra mavi LC portlu ön yüzü
24 Fiber MPO/MTP LC Kaset SM Polarity A ₺13.418,50 KDV hariç₺16.102,20 KDV dahil
Ürünlere geri dön
Fibline 12 port OS2 kaset, iki sıra mavi LC bağlantı ve beyaz koruyucu kapaklarla
24 Fiber MPO/MTP LC Kaset SM Polarity C ₺13.418,50 KDV hariç₺16.102,20 KDV dahil

MNG Kargo (DHL eCommerce) ile gönderim

24 Fiber MPO/MTP LC Kaset SM Polarity B

₺13.418,50 KDV hariç₺16.102,20 KDV dahil

80 adet stokta

Açıklama

24 fiber OS2 kaset: bağlantı planında Type B seçimi

Fibline MPO24FSM-B, tek MPO/MTP arka bağlantısını 12 LC UPC duplex porta taşıyan 24 fiber OS2 kaset modelidir. Mevcut single mode hattınızda Type B kaset gerekiyorsa, seçim sırasında fiber kapasitesi kadar bağlantıların eşleşme düzenine de bakmanız gerekir. Bu üründe OS2 9/125 µm fiber, mavi LC UPC ön bağlantılar ve pinned arka konnektör yapısı bulunur.

Kaset değişiminde yalnızca ön portların aynı görünmesi yeterli değildir. İki ürün aynı sayıda LC çıkışına sahip olsa bile arka bağlantı sayısı veya polaritesi farklı olabilir. Mevcut kurulumun şemasını açıp kaseti o şemadaki göreviyle eşleştirmek, sipariş sonrasında ortaya çıkabilecek uyumsuzlukları azaltır.

12 port LC kaset içinde 24 fiber nasıl kullanılır?

Her duplex port iki fiber ucunu bir araya getirir. Bu nedenle 12 port LC kaset tanımı burada toplam 24 fiber kapasitesine karşılık gelir. Ön bağlantıları cihazlara dağıtırken port çiftlerini devre adıyla birlikte kaydetmek, hangi patch cordun hangi hattı taşıdığını takip etmenizi kolaylaştırır.

Fiber 24 fiber, OS2 single mode 9/125 µm
Ön port 12 LC UPC duplex, mavi
Arka port 1 MPO/MTP, pinned
Polarite Type B
Konnektör yapısı Zirkonya seramik
Ürün Fibline MPO24FSM-B

MTP LC kaset ile trunk kabloyu eşleştirme

MTP LC kaset seçimini trunk kablodan bağımsız yapmayın. Arka konnektörün pin yapısı, fiber dizilimi ve karşı uçtaki bağlantı düzeni birlikte değerlendirilir. Üreticinin bu ürün için verdiği pinned bilgisi mekanik eşleşmeyle, Type B bilgisi ise polariteyle ilgilidir. Birinin doğru olması diğerinin de otomatik olarak doğru olduğu anlamına gelmez.

İki arka portlu bir modeli değiştirecekseniz bu kasetin tek arka port kullandığını özellikle dikkate alın. Aynı toplam kapasite, aynı kablo düzenini garanti etmez. Proje çiziminizdeki trunk uçlarını ve fiber eşleşmesini kontrol ederek seçim yapın; fotoğraftaki renklerden polarite çıkarmayın.

MPO LC kaset ve single mode bağlantı koşulları

MPO LC kaset, fiberleri ön bağlantılara düzenli biçimde taşır; aktif bir hız dönüştürücü değildir. Kullanılabilecek veri hızı ve mesafe, optik modüller, fiber hattı ve toplam kayıp bütçesiyle belirlenir. Başka bir kasetin kayıp değerini bu modele aitmiş gibi değerlendirmeyin. Ölçüm gerektiren projelerde ilgili test raporunu ürünle birlikte kontrol edin.

Single mode kaset ile kurulacak bağlantıda OS2 fiber sınıfını koruyun. LC UPC ön portlara uygun patch cord seçin; APC ve UPC uçları birbirine eşleştirmeyin. OM3 veya OM4 kabloyu yalnızca konnektörü oturuyor diye OS2 hattın yerine kullanmayın. Bu ayrım özellikle eski bir sistemin genişletilmesinde önemlidir.

Kaset yuvası ve bakım sırasında erişim

MTP patch panel, kaseti taşıyan ayrı parçadır. Panelin yuvası, sabitleme biçimi ve kabloya ayrılan alan bu gövdeye uygun olmalıdır. Farklı markaların aynı isimle sattığı kasetler mekanik olarak farklı olabilir. Montajı paket ölçülerinden planlamayın; panel ve kasetin teknik çizimlerini karşılaştırın.

Bağlantı değiştirirken önce devre etiketini kontrol edin, ardından ilgili LC çiftini ayırın. Kullanılmayan bağlantıların toz kapaklarını saklayın. Uç yüzey kontrolü ve uygun temizlik, yeniden bağlantıdan önce yapılmalıdır. İşlem sonunda yalnız bağlantının kurulmasını değil, ilgili devrenin ölçüm sonucunu da kaydetmek sonraki bakımlar için yararlı olur.

Polarity B ve diğer seçenekler

Type A ile Type B arasında seçim, bağlantı planınıza dayanır. Alternatif düzen için 24 fiber OS2 Type A modelini; farklı kapasiteler için MTP/MPO kaset seçeneklerini inceleyin. Bu ürünün doğrulanmış bilgileri Fibline teknik kaydında da yer alır.

MTP to LC cassette — English reference

This 24-fiber OS2 single-mode MTP to LC cassette provides 12 LC UPC duplex ports and one pinned MPO/MTP rear port. Check the Type B polarity against the complete link layout, including trunk connections and the opposite cassette.
