24 Fiber MPO/MTP LC Kaset OM3 Polarity C

MTP LC Kaset OM3, 24 Fiber — MPO24FOM3-C

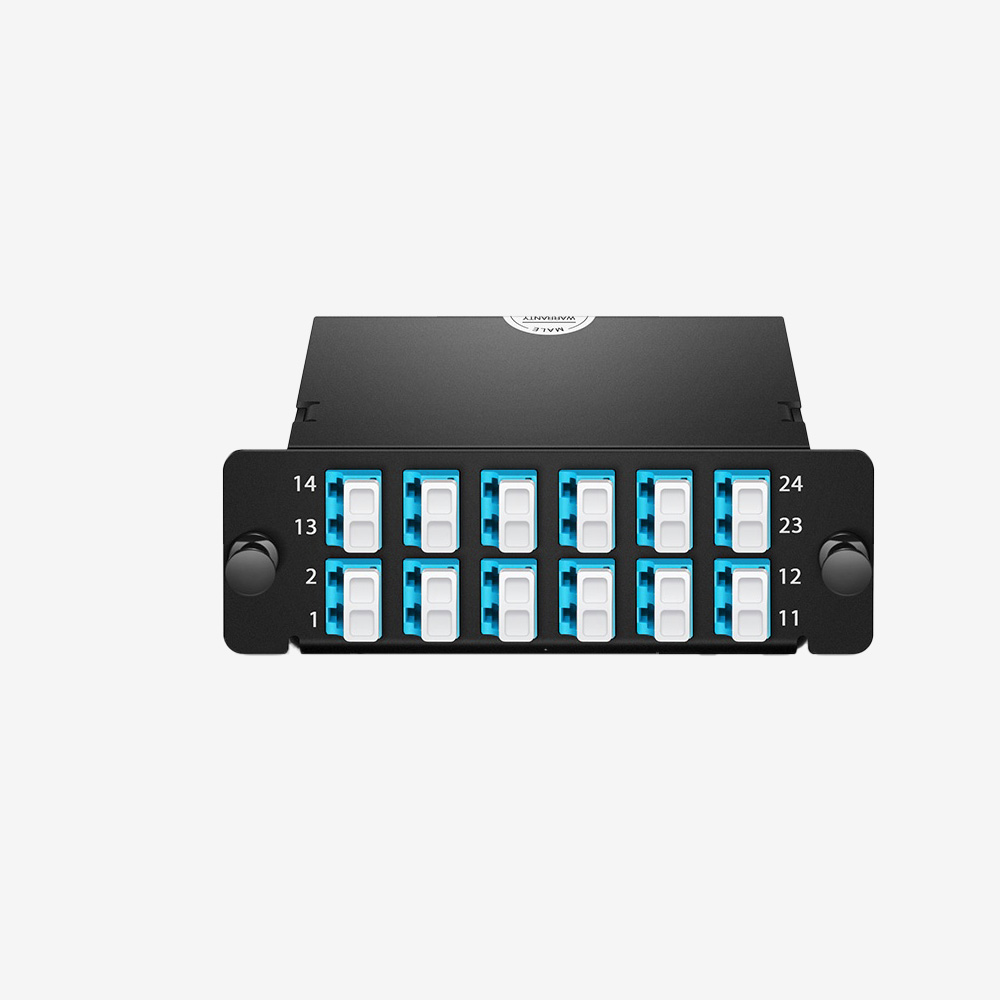

Fibline MPO24FOM3-C, OM3 altyapıda tek MPO/MTP bağlantısını ön yüzdeki LC uçlarına dağıtmak için kullanılan MTP LC kaset modelidir. Toplam 24 fiber, 12 LC UPC duplex port üzerinden erişilebilir hale gelir. Ön bağlantılar aqua renklidir; arka konnektör pimlidir. Type C polarite, bu modelin sipariş sırasında korunması gereken ayırt edici bilgisidir.

Bir proje listesinde sadece “OM3 modül” yazması doğru ürünü seçmek için yeterli olmaz. Kaset kapasitesini, ön arayüzü ve trunk bağlantısını aynı satırda belirtmek gerekir. Böylece satın alma, montaj ve bakım ekipleri aynı parçadan söz eder. Aşağıdaki bilgiler, MPO24FOM3-C kodunu başka modellerle karşılaştırırken kullanabileceğiniz somut seçim ölçütleridir.

24 Fiber Kaset Bağlantı Özellikleri

OM3 Kaset Teklifinde Hangi Bilgiler Yazılmalı?

Teklif isterken ürün kodunun yanında mevcut panel modelini ve bağlanacak trunk kabloyu paylaşın. Aynı toplam fiber kapasitesine sahip iki modülün arka port sayısı farklı olabilir. Bu ürünün arkasında bir MPO/MTP port bulunur; iki ayrı 12 fiber trunk için hazırlanmış bir modül gibi değerlendirilmemelidir.

Bağlantı listenize ön tarafta ihtiyaç duyulan duplex çift sayısını da ekleyin. Bu 12 port LC kaset, yirmi dört tekil fiber bağlantısını on iki çift halinde sunar. “24 port” ifadesi bazı kataloglarda tekil LC girişlerini anlatabilir. Karşılaştırdığınız ilanda sayım biçimi açık değilse fotoğrafla yetinmek yerine teknik tabloyu kontrol edin.

Yalnızca altı duplex bağlantı gereken bir noktada 12 fiber OM3 C kaset ayrı bir seçenek olabilir. Kapasiteyi azaltmak veya artırmak, diğer bileşenlerin uyumluluğunu otomatik olarak korumaz. Trunk ve panel kararını her modelin kendi bağlantı düzenine göre verin.

MPO LC Kaset, Modül ve Patch Panel Adları

MTP dönüşüm modülü ve MTP-LC dönüşüm kaseti ifadeleri piyasada bu bağlantı işlevini tarif etmek için kullanılır. Kaset, çok fiberli arayüzü ayrı LC bağlantılarına çıkaran pasif parçadır. Aktif bir dönüştürücü değildir; elektrik beslemesiyle veri işleyen bir cihaz gibi düşünülmemelidir.

MTP patch panel aramasından bu ürüne ulaştıysanız, ihtiyaç listenizde panel gövdesinin ayrıca bulunduğundan emin olun. MPO kaset ile onu taşıyan panel aynı ürün değildir. Gövdenin kaç yuvalı olduğu, hangi kaset serisini kabul ettiği ve ön kablo alanı birlikte değerlendirilmelidir. Uygun gövdeyi seçerken panel kategorisini inceleyebilirsiniz.

24 Fiber MTP Kaset İçin Kurulum Hazırlığı

Panel yerleşimini çizmeden önce kullanılacak LC kabloların güzergâhını belirleyin. Ön yüzde iki sıra bağlantı bulunduğunda, üst sıradaki kablolar alt sıranın etiketlerini kapatmamalıdır. Kablo düzenleyicisini, fişlere erişim bırakacak ve kabloları gerecek bir dönüş oluşturmayacak biçimde kullanın. Bükülme sınırında ilgili kablonun üretici değerini esas alın.

Takmadan önce konnektör uçlarının temizliğini ve fiziksel durumunu kontrol edin. Toz kapağı bulunması, ucun her koşulda temiz olduğu anlamına gelmez. Gerekli inceleme ve temizleme işlemini uygun ekipmanla yapın. LC UPC portu farklı parlatma tipindeki bir uçla zorlayarak eşleştirmeyin; mekanik olarak takılabilmesi doğru optik eşleşme demek değildir.

Hattın Performansı Nasıl Değerlendirilir?

OM3 fiber sınıfı, tek başına hız veya mesafe taahhüdü değildir. Kullanılacak optik modüllerin şartları ve hattaki toplam kayıp belirleyicidir. Projede kaset dışında trunk, patch cord ve diğer bağlantı noktaları da varsa, bunların tamamı değerlendirmeye katılmalıdır. Bu ürün için doğrulanmamış bir mesafe ya da kayıp değerini şartnameye eklemeyin.

Farklı üreticilerin “HD”, “UHD” veya “LGX” adlarını kullanması, ürünlerin aynı panelde değiştirilebilir olduğunu göstermez. Aile adları yerine gerçek yuva ve sabitleme uyumunu kontrol edin. Bağlantı arayüzünün genel özellikleri için US Conec ürün kataloğundan yararlanabilirsiniz.

Polarity C Seçimi ve Teslim Kontrolü

Polarity C seçimini karşı uç ve kablo eşleşmesiyle birlikte doğrulayın. Kasetin üzerindeki ürün kodunu teslim aldığınız parça ve proje listesiyle karşılaştırın. Ardından port numaralarını etiketlere işleyin ve fiber eşleşmesini ölçüm kayıtlarına ekleyin. Sadece bağlantı ışığının yanması, bütün fiberlerin doğru eşlendiğini kanıtlamaz.

Sipariş öncesinde eksik kalan bilgi varsa panel ve trunk kodlarını bize iletin. Doğru kapasiteyi ve bağlantı tipini baştan belirlemek, sahada birbirine uymayan parçalarla karşılaşma riskini azaltır.
