24 Fiber MPO/MTP LC Kaset OM4 Polarity A

24 fiber OM4 kaset ile kabinet bağlantılarını planlayın

Fibline 24 fiber OM4 kaset, multimode trunk hattının LC bağlantılara dağıtılması için kullanılır. Ön yüzde 12 LC UPC duplex port, arka tarafta tek pinned MPO/MTP port bulunur. Type A seçeneği, bağlantı şemasında bu polaritenin istendiği kurulumlar içindir.

Yeni bir kabinet bağlantısı hazırlarken ilk soru kaç fiber gerektiğidir. Bu modül 24 fiber taşır; LC tarafında ise her biri iki fiberden oluşan 12 çift sunar. Böylece kapasite hesabını 24 duplex bağlantı üzerinden yapma hatasını önlersiniz. Projede ayrılan aktif ve yedek çiftleri, cihaz bağlantı listenizle birlikte belirleyebilirsiniz.

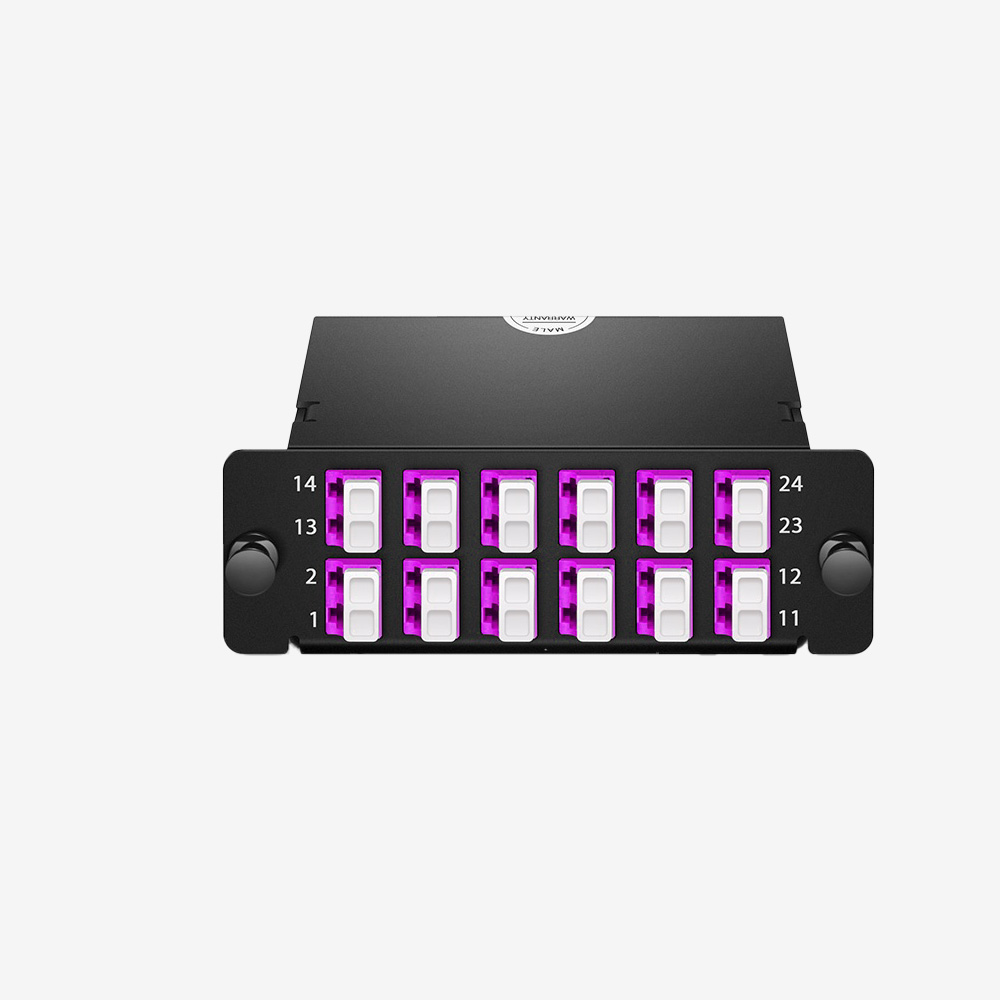

12 LC duplex port ve tek MPO/MTP arayüzü

OM4 MTP LC kaset hangi ihtiyacı karşılar?

OM4 MTP LC kaset, çok fiberli ana hattı cihazlara giden LC patch cord bağlantılarıyla buluşturur. Pasif bir bağlantı elemanıdır; sinyali yükseltmez veya bir optik modülün hızını değiştirmez. Kullanılabilecek mesafe ve veri hızı; optik modül tipi, toplam kablo uzunluğu ve ölçülen bağlantı kayıplarına bağlıdır.

Ön yüzün magenta rengi ürünün ayırt edilmesine yardımcı olur. Yine de malzeme kabulünde yalnız renge bakmayın: etiketteki OM4 sınıfını, port sayısını ve polarite seçeneğini sipariş listenizle karşılaştırın. Aynı görünümlü iki modülün iç bağlantı sırası farklı olabilir.

MPO LC kaset montajından önce

MPO LC kaset için panel yuvası ile gövdenin mekanik uyumunu kontrol edin. Bu ürünün kendisi rack patch panel değildir. MTP patch panel kurulumu yapıyorsanız, kaset kapasitesinden önce panelin hangi modül biçimini kabul ettiğini belirleyin. Panelde erişim alanı ve ön kablo yönlendirmesi için de yer ayırın.

Arka port kılavuz pimli yapıdadır. Trunk ucunun pin durumu, fiber sayısı ve bağlantı yönü buna uygun olmalıdır. Tek arka portlu bu ürün, iki ayrı arka bağlantı isteyen 2×12 düzeninin yerine sırf toplam fiber sayısı eşit diye seçilmez.

Polarity A ve uçtan uca kontrol

Polarity A bilgisi, kurulumun sadece bir parçasını anlatır. Karşı uçtaki modül, trunk kablo ve LC patch cord düzeni birlikte değerlendirilmelidir. Aktif cihazların gönderici ve alıcı uçlarını bağlantı çizimi üzerinde takip edin; montajdan sonra her çift için süreklilik ve uygun optik ölçüm yapın.

Başka bir fiber sınıfıyla karşılaştırma yapmak için 24 fiber OM3 Type A modeli incelenebilir. Farklı kapasite ve bağlantı düzenleri MTP/MPO kaset kategorisinde yer alır.

OM4 cassette — connection summary

This OM4 cassette provides 24 multimode fibers through 12 LC UPC duplex ports and one pinned MPO/MTP rear port. The Type A model is intended for a matching end-to-end polarity design. Check the enclosure fit and trunk interface before installation.

Bağlantıları teslim ederken

Her LC çiftinin hangi cihaza ayrıldığını etiketleyin ve ölçüm kaydında aynı numarayı kullanın. Boş portların kapaklarını koruyun; kullanılacak konnektörleri bağlantıdan önce temizleyip kontrol edin. Bu küçük hazırlıklar, sonraki eklemelerde doğru hattı bulmayı kolaylaştırır. Model ailesine ait ayrıntılar için teknik dokümana bakabilirsiniz.
