24 Fiber MPO/MTP LC Kaset OM4 Polarity B

12 port OM4 kaset: mevcut hattı genişletirken doğru modül seçimi

Fibline 12 port OM4 kaset, Type B bağlantı düzeni gerektiren multimode kurulumlarda 24 fiberi LC tarafına dağıtır. Bir kabinete yeni cihazlar eklerken veya mevcut modülü değiştirirken, ön yüzdeki bağlantı sayısı kadar arkadaki trunk yapısını da kontrol etmek gerekir. Bu modelde tek pinned MPO/MTP arka port ve 12 LC UPC duplex ön port vardır.

Her duplex port iki fiber taşır. Dolayısıyla ürünün 24 fiber kapasitesi, 12 çift bağlantıya karşılık gelir. Kalan boş portları yeni devrelere ayırmadan önce karşı uçta aynı çiftlerin kullanılabilir olduğundan emin olun; bir tarafta boş görünen bağlantı, diğer tarafta farklı bir cihaza ayrılmış olabilir.

OM4 MTP kaset için teknik özet

• Fiber sınıfı: multimode OM4, 50/125 µm.
• Toplam kapasite: 24 fiber, 12 duplex çift.

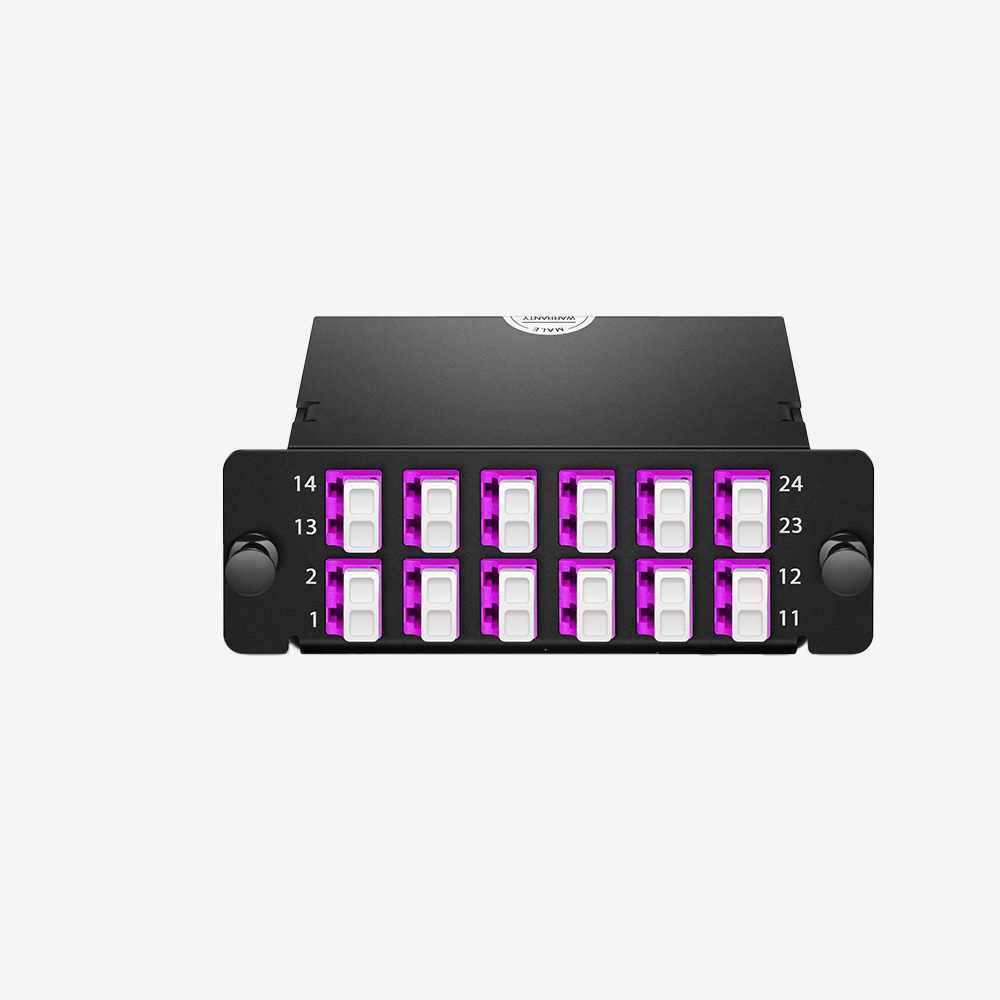

• Ön arayüz: 12 LC UPC duplex port, magenta adaptör.
• Arka arayüz: 1 MPO/MTP port, pinned yapı.
• Polarite seçeneği: Type B.
• Konnektör yapısı: zirkonya seramik.

Bu OM4 MTP kaset bir pasif dağıtım modülüdür. Optik sinyali dönüştüren bir medya dönüştürücü veya switch değildir. Bağlantıların düzenli biçimde sonlandırılmasına yardımcı olur; cihazların desteklediği hız, fiber uzunluğu ve ölçüm sonuçları ayrıca değerlendirilir.

MPO LC kaset değişiminde önce neleri kaydetmelisiniz?

MPO LC kaset sökülmeden önce ön port numaralarını, bağlı cihazları ve patch cord etiketlerini kaydedin. Trunk ucunun fiber sınıfını ve pin durumunu da bu kayda ekleyin. Aynı ön yüzü taşıyan bir modülü seçmek, iç fiber sırasının da aynı olacağı anlamına gelmez.

Yeni parçayı takmadan önce gövdenin panel yuvasına ve sabitleme biçimine uyduğunu kontrol edin. Özellikle MTP patch panel aramasıyla bulunan ürünlerde panel ile kaseti ayırmak gerekir: burada satılan parça kasettir. Bir panelin kabul ettiği modül boyutu, başka bir üreticinin paneliyle aynı olmayabilir.

Polarity B seçimi ve karşı uç eşleşmesi

Polarity B bilgisi bu modelin seçim özelliklerinden biridir. Bağlantı zincirini sadece bu harfe bakarak kurmayın. Trunk, karşı taraftaki modül ve LC patch cord yönleri birlikte değerlendirilmelidir. Proje çizimindeki gönderici ve alıcı uçları takip ederek her çiftin doğru yere ulaştığını doğrulayın.

Pinned arka port, kılavuz pimli bağlantı demektir. Trunk tarafındaki eşleşme buna uygun olmalı; iki pimi olan yüzü zorlayarak birbirine takmaya çalışmayın. Kapakların açıldığı her müdahalede uç temizliği ve görsel kontrol, bağlantı kaybını değerlendirmeden önce yapılmalıdır.

24 fiber LC kaset ile kapasiteyi karşılaştırın

Bir 24 fiber LC kaset, toplam fiber sayısı aynı olan iki arka portlu modülle her kurulumda değiştirilemez. Bu ürün tek MPO/MTP arayüz kullanır. Trunk hattınız iki ayrı 12 fiber uca bölünüyorsa, arka bağlantı düzenini ayrıca eşleştirmeniz gerekir.

Farklı polariteye ihtiyaç varsa OM4 Type A modelini; daha az LC çifti gerekiyorsa 12 fiber OM4 Type B seçeneğini inceleyin. Port sayısı ve polariteyi birlikte karşılaştırmak yanlış kapasitede sipariş vermeyi önler.

MTP to LC cassette — OM4 Type B

This MTP to LC cassette connects a 24-fiber OM4 trunk interface to 12 LC UPC duplex ports. Its rear MPO/MTP port is pinned. Before replacing an existing module, verify the Type B requirement, enclosure fit and complete transmit/receive path.

Montaj sonrası kayıt

Takılan modülün port listesini güncelleyin, her devrenin sürekliliğini ve optik kaybını uygun ölçüm yöntemiyle kontrol edin. Sonucu aynı port numarasıyla saklamak sonraki arıza takibini kolaylaştırır. Ürün ailesine ait bağlantı ayrıntıları için kaset teknik dosyasını kullanabilirsiniz.
