24 Fiber MPO/MTP LC Kaset OM4 Polarity C

OM4 LC kaset: 24 fiberden 12 duplex bağlantıya

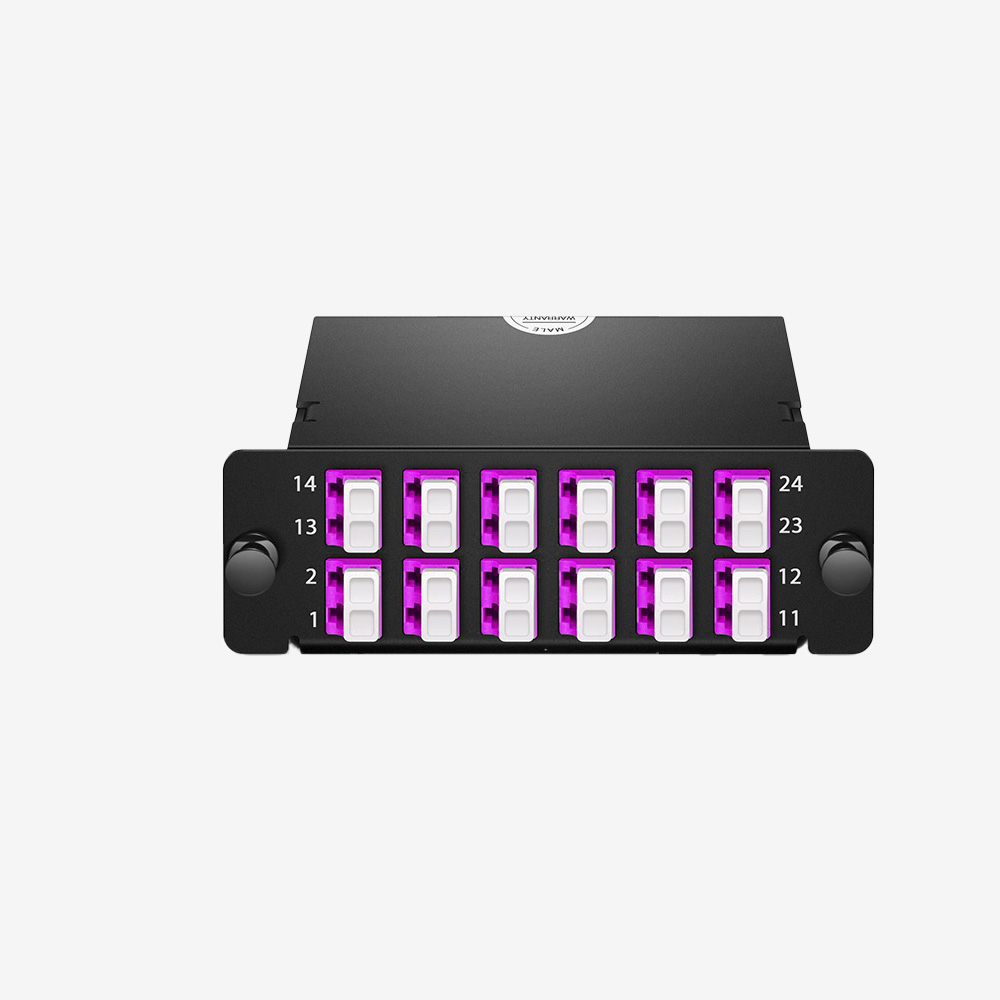

Fibline OM4 LC kaset, Type C seçeneğiyle sunulan 24 fiberli bir MPO/MTP dağıtım modülüdür. Multimode ana hattın ön yüzde LC UPC bağlantılarla kullanılmasını sağlar. Katalogdaki 12 port ifadesi duplex portları anlatır: her port iki fiber içerir ve toplamda 24 fiber uca erişilir.

Bu modeli seçerken bağlantı sayısının yanında mevcut projenin Type C gereksinimini de dikkate alın. Aynı sayıda LC portu bulunan farklı polaritedeki bir ürün, doğrudan eşdeğer kabul edilmemelidir. Modülün görevi, ön ve arka bağlantıları belirli bir fiber düzeni içinde bir araya getirmektir.

Bağlantıların ürün üzerindeki karşılığı

MTP LC modül için sipariş kontrolü

MTP LC modül alırken malzeme listesini üç noktadan kontrol edin: fiber sınıfı, ön bağlantı ve arka trunk arayüzü. Bu ürün OM4 hat içindir; OS2 single mode bağlantının yerine seçilmez. Ön tarafta UPC yüzeyli LC bağlantı kullanılır. Patch cord uçlarını ve optik cihaz arayüzünü buna göre eşleştirin.

Arkadaki pinned port kılavuz pim taşır. Trunk konnektörünün karşılık gelen pin düzeni uygun olmalıdır. Tek arka bağlantı, toplam 24 fiberi taşır; iki ayrı 12 fiber trunk ucu bulunan bir kurulumda farklı bir modül düzeni gerekebilir. Sadece toplam kapasitenin eşit olması bağlantı uyumunu kanıtlamaz.

Polarity C bilgisi neden tek başına yeterli değil?

Polarity C, bu ürünün polarite seçeneğidir. Kaset üzerindeki tanım ile bütün ağın polarite yöntemi aynı şey olarak ele alınmamalıdır. Karşı modül, trunk ve cihazlara giden patch cord bağlantıları da fiber eşleşmesine katılır. Bu nedenle siparişten önce uçtan uca çizimde Tx ve Rx yollarının doğrulanması gerekir.

Mevcut bir sistemde değişim yapılacaksa eski parçanın etiketini ve port listesini saklayın. Yeni ürünü taktıktan sonra her çifti kendi numarasıyla test edin. Dış görünüş veya adaptör rengi, içerideki kesin fiber sırasını göstermez; eşleştirme için teknik bağlantı dokümanını esas alın.

MPO LC modül panelin hangi parçasıdır?

MPO LC modül, uyumlu bir panelde fiber dağıtımını üstlenen kasettir. Rack patch panel arayan bir projede bu parçanın montaj yuvası ayrıca kontrol edilmelidir. Panel yüksekliği veya üzerinde yazan toplam fiber kapasitesi, tek başına her kasetin o panele takılabileceği anlamına gelmez.

Kabin içindeki kablo rotasını hazırlarken ön bağlantılara erişim payı bırakın. Patch cordları gerilim altında tutmayın ve kablonun üreticisi tarafından belirtilen bükülme sınırlarına uyun. Boş bağlantıları kapakla korumak, sonraki ilavelerde uçların temiz kalmasına yardımcı olur.

24 fiber multimode kaset seçenekleri

24 fiber multimode kaset seçiminde OM sınıfı ile polariteyi ayrı karşılaştırın. Aynı OM4 ailesinin Type A ve Type B modelleri farklı bağlantı planları için değerlendirilir. Bu seçenekler hız kademeleri değildir.

OM4 LC cassette — Type C selection

This OM4 LC cassette presents 24 multimode fibers as 12 LC UPC duplex ports. It has one pinned MPO/MTP rear interface. Select the Type C version from the actual wiring plan, and confirm the trunk connector and mounting arrangement before ordering.

Ölçüm ve belge kontrolü

Kaset tek başına belirli bir iletim mesafesi veya cihaz hızı garantilemez. Optik modüller, kablo uzunluğu ve tüm bağlantıların kayıp bütçesi birlikte hesaplanır. Kurulumun sonunda ölçüm sonuçlarını port listesiyle ilişkilendirerek saklayın. Ürün ailesinin ek bilgilerine teknik dosyadan ulaşabilirsiniz.
