24 Fiber MPO/MTP LC Kaset OM5 Polarity A

24 fiber OM5 kaset ile LC dağıtımını hazırlayın

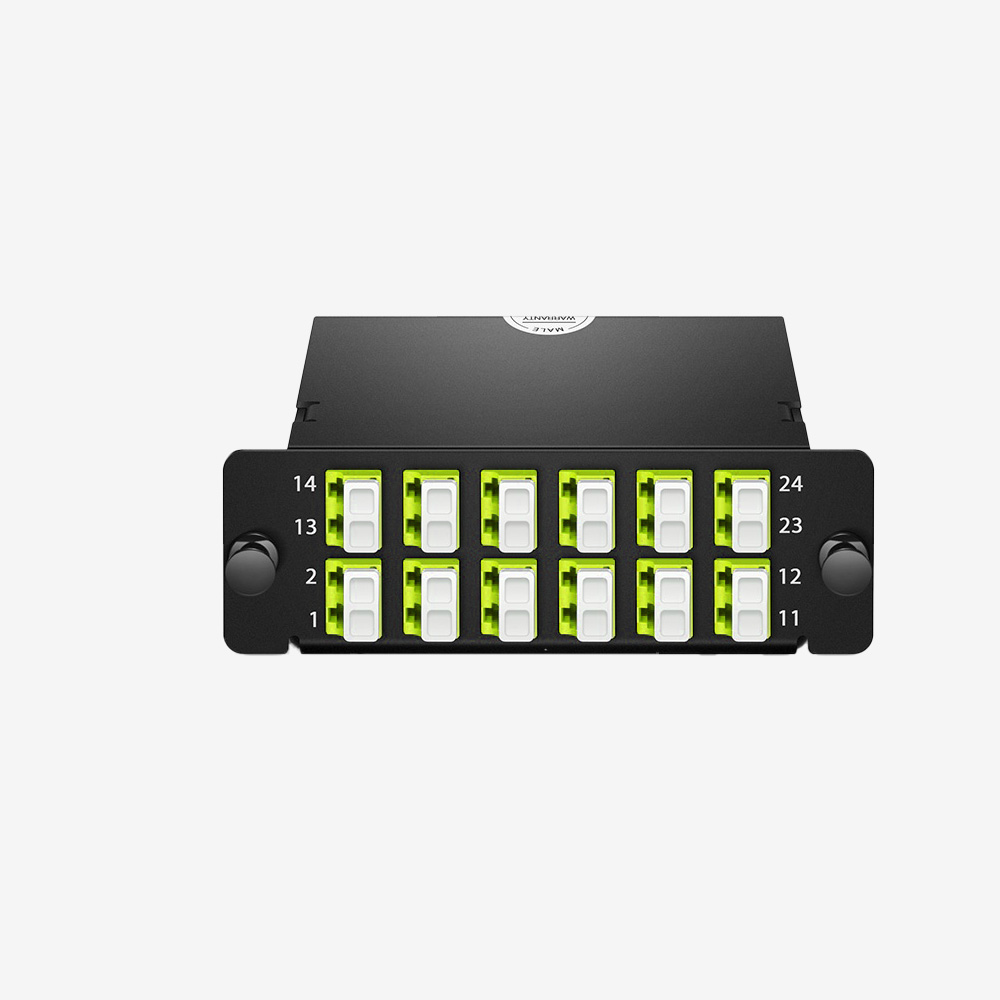

Fibline 24 fiber OM5 kaset, OM5 multimode trunk hattını 12 LC UPC duplex bağlantıya dağıtır. Tek pinned MPO/MTP arka portu ve lime yeşili ön adaptörleri bulunan bu model, Type A polarite seçeneğidir. Altyapıyı kurarken kasetin fiber sınıfını, trunk hattını ve cihazlara giden patch cordları aynı bağlantı planında değerlendirebilirsiniz.

OM5 seçimi neyi değiştirir?

Bu fiber, geniş bant multimode sınıfındadır; uluslararası kaynaklarda wideband multimode fiber veya WBMMF adıyla da geçer. Çok dalga boylu kısa dalga iletim uygulamalarının değerlendirilmesinde kullanılır. Bununla birlikte yalnızca bu modülü takmak, mevcut optik cihazları kendiliğinden daha yüksek hızlı hale getirmez.

Projenizdeki optik modüllerin desteklediği fiber türünü ve mesafeyi kontrol edin. Trunk, patch cord ve kaset dahil bütün pasif yolun özelliklerini birlikte değerlendirin. Farklı fiber sınıflarıyla kurulmuş bir bağlantıyı, tek bir parçayı değiştirerek bütünüyle OM5 olarak tanımlamak doğru değildir.

OM5 MTP kaset bağlantı özellikleri

Modül kapasitesini hesaplarken fiber adedi ile duplex port sayısını ayırın. Buradaki 24 fiber, her biri iki fiber kullanan 12 çift oluşturur. Bağlantı listesinde her çiftin hedef cihazını ve ayrılan yedeklerini belirtmek sonraki genişletmeleri kolaylaştırır.

MPO LC kaset ile trunk uyumu

Ürün arka tarafında tek çok fiberli bağlantı kullanır. İki ayrı 12 fiber ucu olan bir trunk düzeni için aynı toplam kapasite yeterli seçim ölçütü değildir; arka port yapısını da eşleştirmek gerekir. Pinned ifadesi kılavuz pimli arayüzü belirtir. Karşı konnektörün pin durumu buna uygun olmalıdır.

Ön taraftaki LC UPC portlarda uyumlu LC uçlar kullanın. Konnektörleri bağlamadan önce temizleyip kontrol edin; kullanılmayan uçların kapaklarını takılı tutun. Optik kayıp değerlendirmesinde kirli bir uç ile yanlış polarite farklı sorunlardır ve ayrı kontrol edilmelidir.

Polarity A için bağlantı planı

Polarity A, ürünün bağlantı düzeni seçimidir. Karşı kaset, trunk kablo ve patch cordlar aynı uçtan uca plana göre seçilmelidir. Aktif cihazın gönderici ucunun karşıdaki alıcıya ulaştığını port listesinde takip edin. Bir modülün A olarak işaretli olması, diğer bütün parçaların da otomatik olarak aynı harfle seçileceği anlamına gelmez.

Gövdeyi yerleştireceğiniz panelin kaset yuvasını ve sabitlemesini ayrıca kontrol edin. Bu ürün bir MTP patch panelin kendisi değil, uygun panel içinde kullanılan modüldür. Panelle beraber sipariş verirken montaj uyumunu belirtmek, sahada farklı gövde biçimleriyle karşılaşmayı önler.

OM5 cassette — 12 duplex connections

This cassette contains 24 multimode fibers with 12 LC UPC duplex front ports and one pinned MPO/MTP rear connection. The Type A version must match the complete link polarity plan. Fiber class alone does not determine the supported data rate or reach.

Alternatif kapasite ve fiber sınıfı

Altı duplex bağlantı yeterliyse 12 fiber OM5 Type A seçeneğini karşılaştırabilirsiniz. Proje OM4 gerektiriyorsa 24 fiber OM4 modeli ayrı değerlendirilmelidir. Ürün ailesinin ayrıntıları teknik dokümanda yer alır.
