24 Fiber MPO/MTP LC Kaset OM5 Polarity B

12 port OM5 kaset ile bağlantı çiftlerini düzenleyin

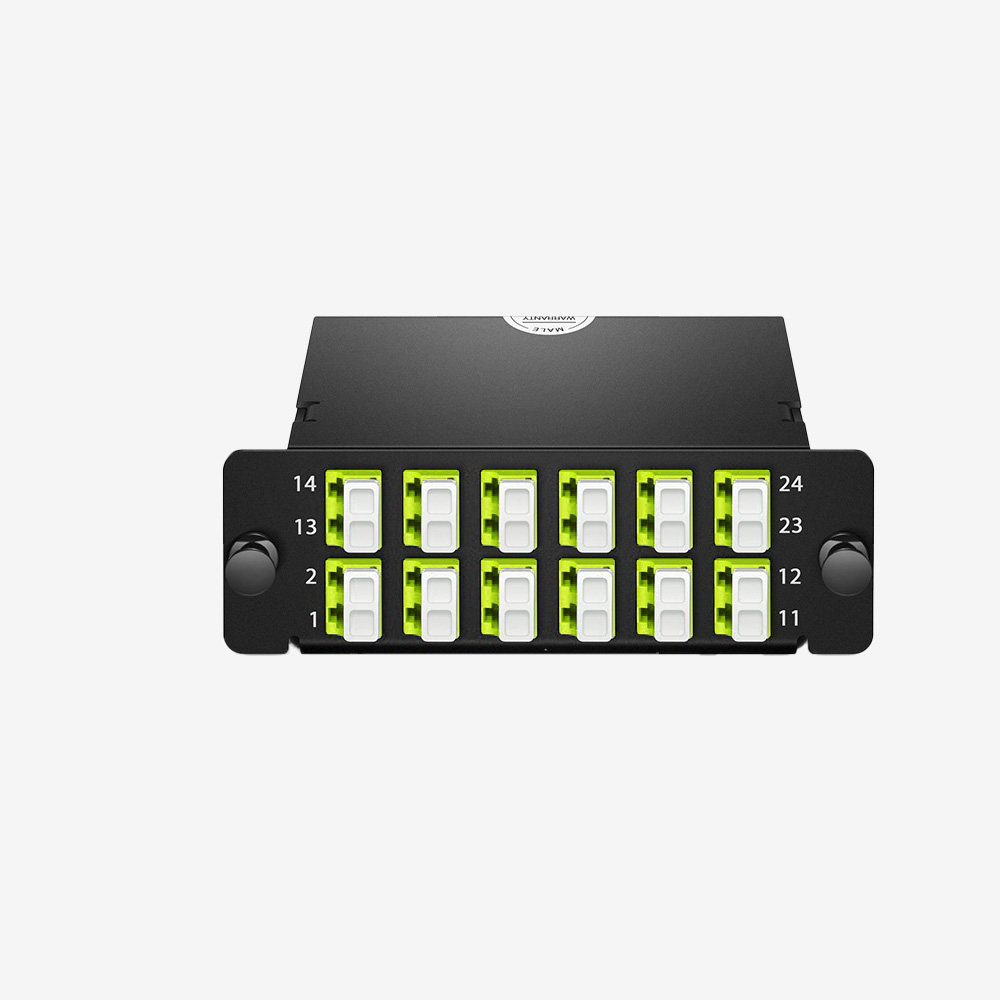

Fibline 12 port OM5 kaset, 24 fiberli multimode ana hat ile LC UPC uçlu cihaz bağlantıları arasında kullanılan Type B modüldür. Ön yüzde lime yeşili adaptörler, arkada tek pinned MPO/MTP arayüz yer alır. On iki duplex portun her biri iki fiber içerdiğinden kapasite, toplam 24 fiber olarak belirtilir.

Bu model, bağlantı planında OM5 fiber ve Type B düzeni birlikte isteniyorsa değerlendirilir. Bir dağıtım noktasına yeni devreler eklerken hangi LC çiftinin hangi cihazı besleyeceğini önceden belirlemek, kullanılabilir kapasiteyi görmeyi kolaylaştırır. Yedek bırakılan çiftleri de listede ayrı işaretleyin.

OM5 MPO kaset üzerindeki arayüzler

Ön adaptörlerin rengi sahada ayırt etmeye yardımcı olur; ürün seçimini yalnız renge dayandırmayın. OM sınıfını ve polariteyi ürün kaydıyla karşılaştırın. Aynı renk ve port sayısına sahip iki parça, iç bağlantı düzeni bakımından farklı olabilir.

MTP LC kaset için trunk kontrolü

Arka taraftaki tek bağlantı 24 fiberin dağıtımını taşır. Trunk kablonuz iki ayrı 12 fiber uca ayrılıyorsa, toplam fiber sayısının eşit olması bu modeli doğrudan uygun hale getirmez. Arka konnektör düzenini projeye göre seçin.

Pinned arayüz kılavuz pimlidir ve karşı konnektörün pin yapısıyla eşleşmelidir. Uygun olmayan iki ucu zorlayarak birleştirmeyin. Bağlantı öncesinde uç temizliğini kontrol edin; kullanılmayan portlarda toz kapaklarını koruyun. Kablo üzerindeki çekme yükünü adaptöre taşımadan yönlendirme yapmak bakım erişimini de kolaylaştırır.

Polarity B ve değişim kaydı

Polarity B, ürünün polarite seçeneğini ifade eder. Doğru uçtan uca bağlantı için karşı modül, trunk ve LC patch cord yönleri birlikte kontrol edilir. Sadece kasetin üzerindeki harfi okumak, bütün hattın gönderici ve alıcı uçlarının doğru eşleştiğini doğrulamaz.

Mevcut modülü yeniliyorsanız sökmeden önce port numaralarını, cihaz adlarını ve kablo etiketlerini kaydedin. Yeni parça yerleştirildikten sonra aynı kayıt üzerinden her çifti test edin. Ölçümleri kurulum tarihiyle saklamak, sonraki bir kesintide hangi bağlantının değiştiğini izlemeyi sağlar.

OM5 LC modül için panel seçimi

Bu parça bağımsız bir rack panel değil, uyumlu panel içine yerleştirilen kasettir. Montaj yuvası ve sabitleme biçimi uygun olmalıdır. Ön tarafta patch cordlara erişim, arkada trunk yönlendirmesi için yeterli alan bırakın. Panelin yalnız toplam kapasitesiyle uyumluluk kararı vermeyin.

Pasif modülün fiber sınıfı tek başına hız veya mesafe garantisi oluşturmaz. Optik cihaz özellikleri, kablo uzunluğu ve bağlantı kayıpları aynı proje hesabında ele alınır. OM5 altyapıda kullanılan diğer parçaların fiber sınıfı da bu değerlendirmenin parçasıdır.

OM5 cassette — Type B module

This OM5 cassette provides 12 LC UPC duplex front ports for 24 multimode fibers. A single pinned MPO/MTP rear interface connects to the trunk. Verify the Type B wiring plan and panel fit before replacing an installed module.

İlgili seçenekleri karşılaştırın

Farklı polarite için 24 fiber OM5 Type A modelini, daha düşük kapasite için 12 fiber OM5 Type B seçeneğini inceleyebilirsiniz. Aileye ait ayrıntılar kaset teknik dosyasında bulunur.
