24 Fiber MPO/MTP LC Kaset OM5 Polarity C

OM5 LC kaset: 24 fiberi 12 duplex bağlantıda sonlandırın

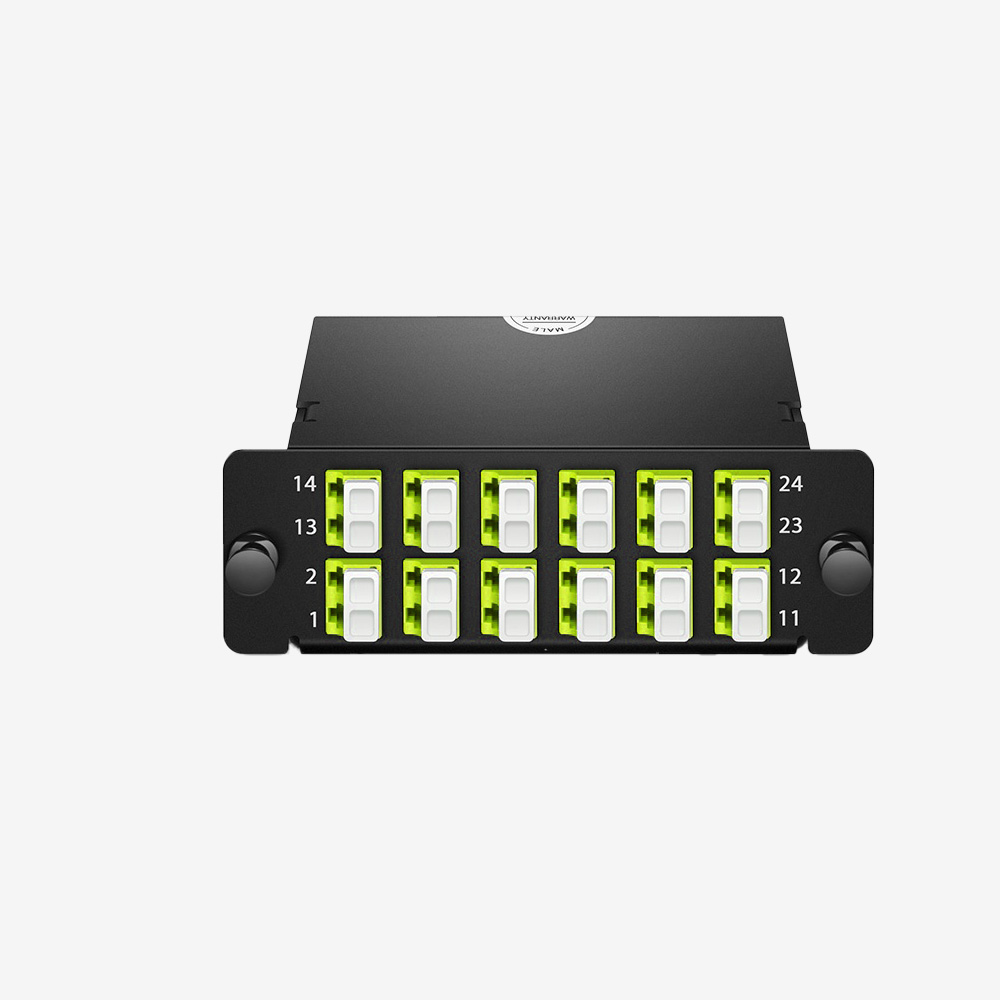

Fibline OM5 LC kaset, arka taraftaki tek MPO/MTP bağlantısını ön yüzde 12 LC UPC duplex porta taşır. 24 fiber içeren bu model, OM5 multimode hatlarda Type C polarite düzeni isteyen projeler için seçilir. Her duplex port iki fiber kullanır; dolayısıyla ön yüzde 24 ayrı duplex port bulunmaz.

Sipariş verirken yalnızca fiber sayısını eşleştirmek yeterli değildir. Mevcut trunk kablonun konnektörü, fiber sınıfı ve uçtan uca bağlantı planı da bu kasetle uyumlu olmalıdır. Aynı görünüme sahip farklı polarite seçeneklerini birbirinin yerine kullanmadan önce hattın iki ucunu birlikte kontrol edin.

OM5 LC kaset hangi bağlantı düzenine uygundur?

Bu MTP LC kaset, merkezi bir çoklu fiber hattından LC bağlantılı cihazlara dağıtım yapılacak noktada kullanılır. Ön taraftaki patch cord bağlantıları ayrı ayrı yönetilirken, arkada tek bir MPO/MTP portu bulunur. İki ayrı 12 fiber trunk bağlanması gereken bir projede, toplam fiber kapasitesi aynı olsa bile iki arka girişli bir çözümün yerini doğrudan tutmaz.

Bir MPO LC modül ararken panel yuvasını da değerlendirin. Kaset tek başına rack panel değildir; içine yerleştirileceği taşıyıcının mekanik uyumu ayrıca kontrol edilmelidir. Sadece “MTP patch panel” adıyla karşılaşılan bir ürünün kaset mi, boş panel mi, yoksa kasetleriyle birlikte bir set mi olduğunu satın almadan önce ayırmak gerekir.

Doğrulanmış teknik özellikler

Polarity C seçimini bağlantı planıyla kontrol edin

Polarity C bilgisi fiberlerin kaset içindeki eşleşme düzeniyle ilgilidir. Bir bağlantının doğru çalışması için kaset, trunk kablo ve karşı uç birlikte değerlendirilir. Bu nedenle başka bir üreticinin Type C şemasını bu modele ait pin dizilimi olarak kabul etmeyin. Projede kullanılacak eşleşme tablosunu montaj öncesinde model bazında doğrulayın.

Arka bağlantının pinned olması, eş konnektör seçiminde dikkate alınması gereken bir başka ayrıntıdır. Bağlantıyı zorlayarak oturtmaya çalışmak yerine pin yapısını ve anahtar yönünü kontrol edin. Fiber sınıfı da uçtan uca korunmalıdır: OM5 kaset kullanılması, mevcut OM3 veya OM4 hattı kendiliğinden OM5 yapmaz.

Kurulumdan önce kısa kontrol

• Trunk tarafında tek bağlantı ve 24 fiber kapasitesinin projeye uyduğunu teyit edin.
• 12 duplex portun cihazlara nasıl dağıtılacağını port numaralarıyla kaydedin.
• LC UPC uçları uygun temizleme yöntemiyle hazırlayın; kullanılmayan portların koruyucu kapaklarını saklayın.
• Kurulum sonrası uçtan uca süreklilik ve optik ölçümleri proje şartlarına göre yapın.

OM5 cassette ve farklı polarite seçenekleri

This OM5 cassette provides 12 LC UPC duplex ports from one pinned MPO/MTP rear interface. It contains 24 multimode fibers and uses Type C polarity. Check the enclosure fit and the complete link mapping before installation.

Bağlantı planınız farklıysa aynı kapasitedeki OM5 Type A kaseti ve OM5 Type B seçeneğini karşılaştırabilirsiniz. Ürün ailesinin MTP/MPO kaset teknik dosyası da proje hazırlığı sırasında başvurulabilecek bir kaynaktır.
