2×12 Fiber MPO/MTP LC Kaset SM Polarity A

2×12 MTP kaset ile iki trunk hattını aynı modülde yönetin

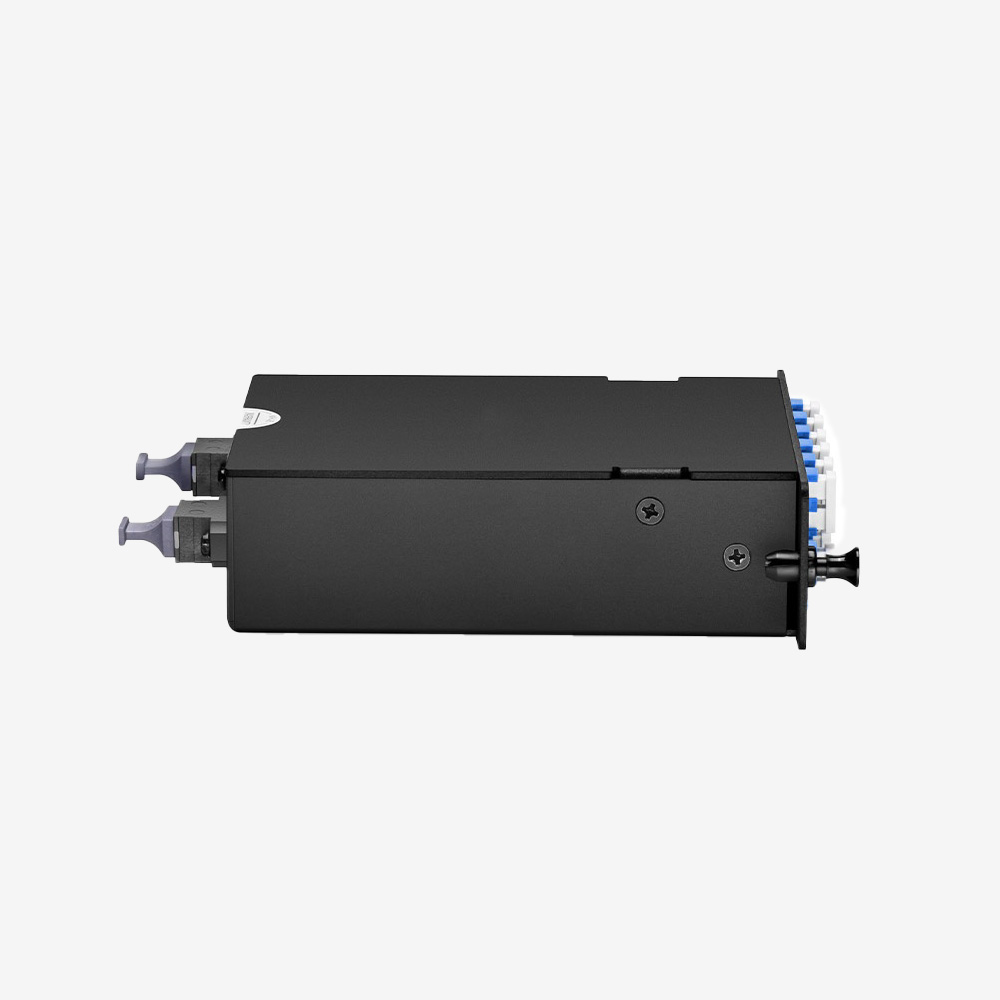

Fibline 2×12 MTP kaset, iki adet 12 fiberli MPO/MTP bağlantısını ön yüzdeki 12 LC UPC duplex porta taşır. Singlemode 9/125 µm fiber yapısına sahip Type A modelde toplam 24 fiber bulunur. İki arka port sayesinde ayrı gelen trunk bağlantıları aynı kaset gövdesinde sonlandırılabilir.

Bu düzen, omurga kablolaması 12 fiberli gruplarla kurulmuş projelerde anlamlıdır. Bir kasette 24 fiber bulunması, arka bağlantının mutlaka 24 fiberli tek konnektör olduğu anlamına gelmez. Buradaki 2×12 ifadesi tam olarak bu farkı belirtir: iki giriş, toplam 24 fiber ve 12 duplex LC çıkış.

2×12 MTP kaset seçiminde arka bağlantı neden önemlidir?

Yeni bir kabinet hazırlarken veya mevcut dağıtımı genişletirken önce sahaya gelen kabloları kontrol edin. İki ayrı MPO-12 trunk kullanıyorsanız bu kasetin iki portlu arka arayüzü bağlantı planına dahil edilir. Tek MPO-24 uçlu bir kablo için ise farklı bir kaset yapısı gerekir; ön taraftaki LC sayısının aynı olması tek başına uyumluluk sağlamaz.

Öndeki her duplex port iki fiber içerir. Bir singlemode LC kaset üzerinden cihazlara dağıtım yaparken, hangi LC çiftinin hangi trunk hattına ait olduğunu kayıt altına almak bakım sırasında işinizi kolaylaştırır. Fiziksel portların cihaz adları ve karşı uç konumlarıyla eşleştirilmesi, sonraki bağlantı değişikliklerinde karışıklığı azaltır.

Bağlantı ve kapasite bilgileri

12 port LC kaset için kurulum hazırlığı

Kasetin yerleşeceği panelin yuva ve sabitleme düzenini kontrol ederek başlayın. MPO LC kaset, dağıtım bağlantılarını barındıran modüldür; tek başına 19 inç rack panel olarak değerlendirilmez. MTP patch panel araştırırken panelle kasetin birlikte mi, ayrı mı sunulduğunu ve birbirine uygunluğunu netleştirin.

1. İki trunk hattına ayrı tanımlama verin ve bu adları karşı uçta da kullanın.
2. MPO/MTP eş konnektörlerinin pin yapısını kontrol edin. Kasetin arka bağlantıları pinned olarak belirtilmiştir.
3. LC tarafında UPC bağlantıya uygun patch cord seçin; UPC ve APC yüzeylerini birbiriyle eşleştirmeyin.
4. Takmadan önce uçları kontrol edip uygun yöntemle temizleyin. Kullanılmayan portları kapalı tutun.
5. Her iki hat için süreklilik ve optik ölçüm sonuçlarını ayrı kaydedin.

Polarity A ve uçtan uca hat kontrolü

Polarity A kaset seçimi, bağlantının kalan parçalarından bağımsız yapılmamalıdır. Trunk kablonun dizilimi, karşı uç kaseti ve cihazların gönderme/alma yönleri birlikte değerlendirilir. Montaj planında port eşleşmeleri açık değilse yalnız renk veya model harfinden hareket ederek bağlantı kurmayın. Kasetin kendi bağlantı şemasını esas alın.

Singlemode fiber kullanılması da tek başına belirli bir hız veya mesafe garantisi vermez. Aktif optik modüller, toplam hat uzunluğu ve bağlantılardaki kayıplar sistem hesabına dahildir. Ölçüm sınırlarını kullanılan cihaz ve proje şartnamesi belirler.

OS2 cassette: connection summary

This OS2 cassette has two pinned MPO/MTP rear ports and twelve LC UPC duplex front ports. The 2×12 configuration contains 24 singlemode fibers. Type A polarity must be checked against the trunk and the opposite end of the link.

Tek arka portlu kurulumlar için 24 fiber singlemode Type A modelini karşılaştırın. Daha küçük bir kapasite gerekiyorsa 12 fiber singlemode kaseti inceleyebilirsiniz. Aileye ait teknik dosya, panel ve bağlantı düzeni seçimini destekler.
