2×12 Fiber MPO/MTP LC Kaset SM Polarity B

2×12 MPO kaset: singlemode dağıtımda iki giriş, 12 LC duplex

Fibline 2×12 MPO kaset, Type B bağlantı düzeni gereken singlemode dağıtım noktalarında kullanılır. Arka yüzündeki iki MPO/MTP portu, ön tarafta toplam 12 LC UPC duplex porta açılır. Kasetin içinde 24 fiber vardır; kapasite iki adet 12 fiberli grup üzerinden sağlanır.

Özellikle mevcut bir kaseti değiştirirken aranan şey yalnızca aynı sayıda mavi LC port değildir. Trunk girişlerinin sayısı, pin yapısı, fiber sınıfı ve polarite birlikte eşleşmelidir. Bu model OS2, 9/125 µm singlemode yapıdadır; OM3, OM4 veya OM5 multimode kasetlerin yerine fiber sınıfı dikkate alınmadan seçilmemelidir.

2×12 MPO kaset mevcut hattınıza uyuyor mu?

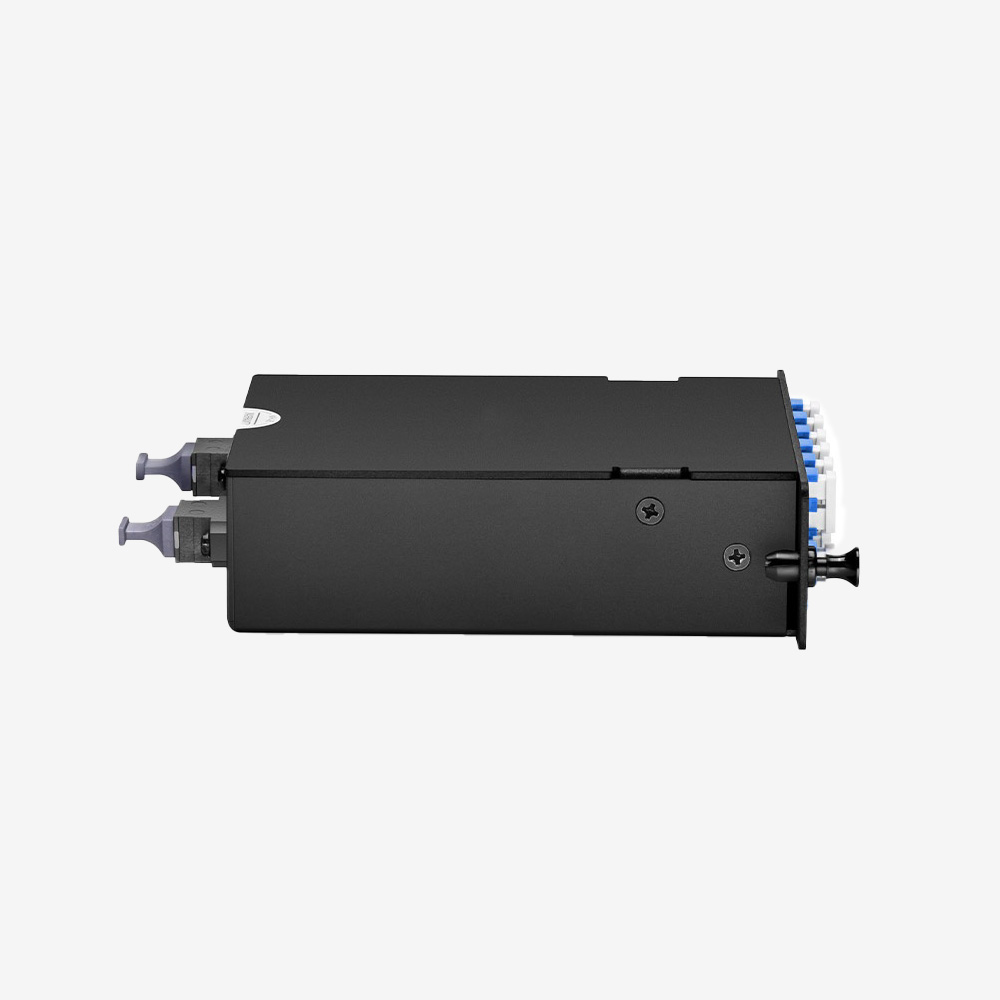

Önce kabinin arka bağlantılarına bakın: iki ayrı 12 fiberli trunk mı geliyor, yoksa tek 24 fiberli konnektör mü kullanılıyor? Bu üründe iki arka MPO/MTP portu bulunur. Tek girişli kasetlerle toplam fiber sayısı aynı olsa da kablo bağlantısı farklıdır.

Bir OS2 LC kaset değişiminde kabloları sökmeden önce port etiketlerini ve karşı uç bilgilerini kaydetmek faydalıdır. Yeni kasetin LC çiftlerini bu kayıtla eşleştirdiğinizde hangi hattın hangi cihaza gittiği açık kalır. Ürün modelindeki B harfi de bu kontrolün parçasıdır; mevcut hattın çalışmasını yalnızca fiziksel konnektörün yerine oturmasına bağlamayın.

Bu modelin bağlantı tablosu

MTP LC kaset değişiminde çalışma sırası

Planlı bir müdahalede önce etkilenecek bağlantıları belirleyin. Her trunk hattının portlarını ayrı izleyerek ilerlemek, bir kabloyu yanlış LC çiftine taşıma ihtimalini azaltır. Panel içindeki kaset yuvasının ve sabitleme noktalarının bu gövdeyle uyumlu olduğunu da kontrol edin.

• Sökümden önce: Mevcut port dağılımını, kablo etiketlerini ve mümkünse ölçüm sonuçlarını kaydedin.
• Bağlantı sırasında: Pinned arka arayüzün eş konnektörle uyumunu kontrol edin; uçları zorlayarak takmayın.
• LC tarafında: UPC bağlantıya uygun patch cord kullanın. APC uçları bu arayüzle eşleştirmeyin.
• Devreye alırken: İki trunk grubundaki hatları ayrı ayrı doğrulayın; süreklilik ve optik kayıp sonuçlarını proje sınırlarıyla karşılaştırın.

Polarity B tek başına bütün hattı tanımlar mı?

Hayır. Kasetin polaritesi, trunk ve karşı uçtaki bileşenlerle birlikte ele alınır. Üreticilerin farklı kaset ailelerinde kullandığı bağlantı şemaları aynı kabul edilmemelidir. Bu ürünü seçerken kendi modeline ait fiber eşleşmesini esas alın; başka bir markanın pin tablosunu doğrudan uygulamayın.

Kaset pasif bir bağlantı elemanıdır. Kullanılabilecek veri hızı ve mesafe; aktif modüllere, hat uzunluğuna ve toplam optik kayba bağlıdır. Yalnızca OS2 veya Type B yazması, kurulacak sistem için belirli bir hızın garanti edildiği anlamına gelmez.

Singlemode cassette için İngilizce teknik özet

This singlemode cassette connects two MPO/MTP rear interfaces to twelve LC UPC duplex ports. It carries 24 OS2 fibers in a 2×12 arrangement and uses Type B polarity. Confirm the end-to-end fiber mapping when replacing an existing cassette.

Aynı gövdede farklı bağlantı düzeni gerekiyorsa 2×12 singlemode Type A seçeneğine bakabilirsiniz. Tek arka giriş kullanan 24 fiber Type B kaset ise farklı bir trunk yapısına yöneliktir. Kaset ailesinin teknik dosyasını panel ve bağlantı planıyla birlikte değerlendirin.
