2×12 Fiber MPO/MTP LC Kaset SM Polarity C

Singlemode MTP kaset: 2×12 fiber, Type C bağlantı düzeni

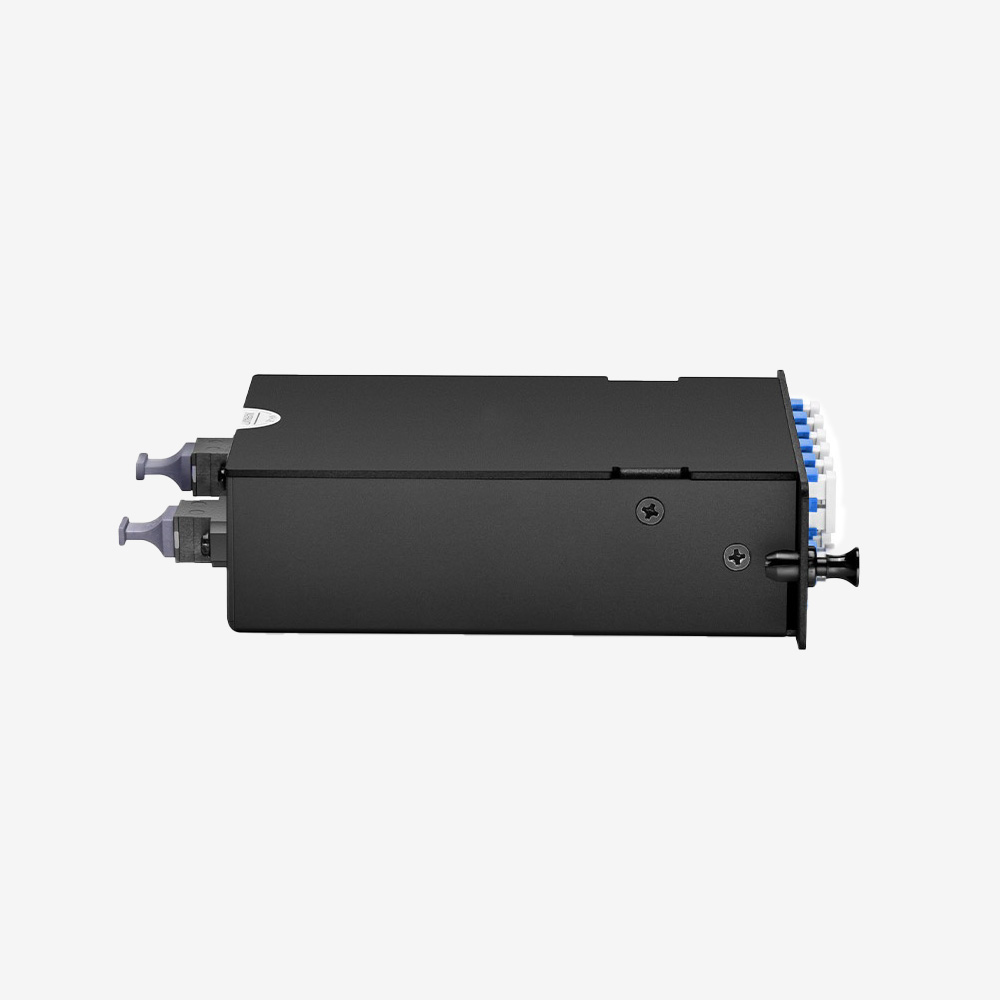

Fibline singlemode MTP kaset, iki MPO/MTP arka bağlantısından gelen toplam 24 fiberi 12 LC UPC duplex porta dağıtır. OS2 9/125 µm fiber kullanılan bu modelin polaritesi Type C’dir. Ön arayüzde mavi LC adaptörler, arka tarafta pinned MPO/MTP bağlantılar bulunur.

Ürün listenizde “24 fiber kaset” yazıyorsa bağlantı biçimini de belirtmeniz gerekir. Bu kaset 2×12 düzendedir: iki ayrı 12 fiberli trunk bağlantısı için iki arka port sunar. Tek MPO-24 girişli bir ürünle kapasitesi aynı olabilir, ancak kablo tarafındaki arayüzü aynı değildir.

Singlemode MTP kaset siparişini netleştiren üç ayrım

Fiber sayısı ile duplex port sayısı

Bir LC duplex port iki fiber bağlantısı içerir. Dolayısıyla bu üründeki 24 fiber, 12 port duplex düzeninde sonlandırılır. “24 LC” ifadesi bazı listelerde tekil fiber uçlarını anlatırken, başka listelerde port adedi gibi kullanılabilir. Karşılaştırma yaparken toplam fiber sayısını ve duplex port sayısını ayrı sütunlarda değerlendirin.

Tek girişli ve çift girişli kaset

2×12 LC kaset seçeneğinin arkasında iki MPO/MTP portu vardır. Sahadaki kablonuz tek 24 fiberli konnektörle bitiyorsa bu ayrıntı önem kazanır. İki adet 12 fiberli uç ile tek adet 24 fiberli uç, aynı toplam kapasiteyi sunsa da doğrudan birbirinin yerine bağlanmaz.

Kaset ile taşıyıcı panel

Bu MPO LC modül bağlantıları barındıran parçadır; rack kabine yerleşen panel ayrıca seçilir. Bir MTP patch panel için alışveriş yaparken kasetin yuvaya oturması, sabitleme biçimi ve kablo çıkış alanı birlikte kontrol edilmelidir. Yalnızca panelin rack yüksekliğine bakarak kaset uyumuna karar vermeyin.

Teknik özellikler

Polarity C seçerken hangi bilgiler birlikte verilmeli?

Kasetin bağlanacağı trunk kablo ve karşı uç, aynı bağlantı planı içinde tanımlanmalıdır. Tek başına C harfi bütün hattın gönderme ve alma yönlerini açıklamaz. Modelin fiber eşleşme şemasını kullanarak arka porttan ön LC çiftine ve karşı uçtaki cihaza kadar yolu takip edin. Başka bir kaset ailesinin şemasını bu ürüne uyarlamayın.

Teklif veya proje listenize şu bilgileri birlikte yazmanız doğru ürünün seçilmesini kolaylaştırır:

• 24 fiber kapasite ve iki adet 12 fiberli arka bağlantı;
• OS2 singlemode fiber ve LC tarafında UPC arayüz;
• Pinned arka konnektörlerle eşleşecek trunk uçları;
• Type C kaset seçimi ve karşı uç bağlantı bilgisi;
• Kasetin kullanılacağı panelin marka, model ve yuva bilgisi.

Devreye alma sırasında yalnızca bağlantı ışığına bakmakla yetinmeyin. Hat sürekliliğini ve optik kaybı proje gereksinimlerine göre ölçün. Kaset pasif bir elemandır; desteklenen sistem hızı ve mesafe, optik modüller ve hattın toplam kayıp bütçesiyle belirlenir.

OS2 fiber cassette — English description

The Fibline OS2 fiber cassette provides two pinned MPO/MTP rear interfaces and twelve LC UPC duplex ports. Its 2×12 arrangement carries 24 singlemode fibers with Type C polarity. Specify the trunk configuration and enclosure when selecting this module.

Bağlantı planınız farklıysa 2×12 Type A ve 2×12 Type B kasetleri karşılaştırabilirsiniz. Ürün ailesinin teknik dosyasını da montaj planıyla birlikte inceleyin.
