2×12 Fiber MPO/MTP LC Kaset OM3 Polarity A

2×12 OM3 kaset ile iki fiber grubunu LC bağlantılara taşıyın

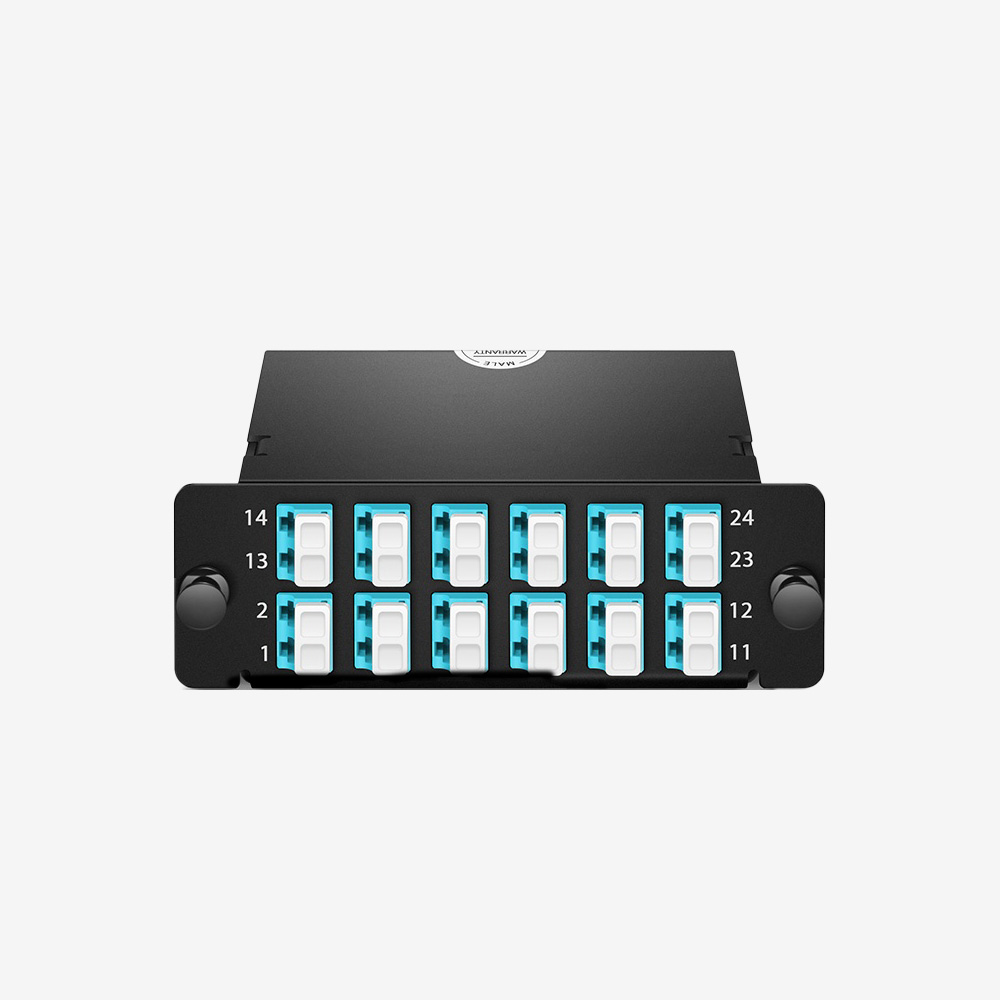

Fibline 2×12 OM3 kaset, iki adet 12 fiberli MPO/MTP hattını 12 LC UPC duplex port üzerinden erişilebilir hale getirir. Toplam 24 fiber taşıyan modül, OM3 50/125 µm multimode yapıdadır ve Type A polarite seçeneğidir. Aqua renkli ön bağlantılar LC patch cord tarafını, iki pinned arka port ise trunk tarafını oluşturur.

Bu ürün, kabloları 12 fiberli gruplar halinde planlanan bir dağıtım noktası için değerlendirilir. İki trunk bağlantısını aynı gövdede toplar; böylece cihazlara giden LC bağlantıları panelin önünden düzenlenebilir. Kaset kapasitesini hesaplarken 24 fiber ile 12 duplex portun aynı yapıyı anlattığını dikkate alın.

2×12 OM3 kaset hangi altyapı için seçilir?

Mevcut multimode kablolamanız OM3 ise yeni bağlantı noktasını da bu fiber sınıfına göre tasarlayabilirsiniz. Önce trunk uçlarının sayısını, sonra LC tarafında ihtiyaç duyulan çiftleri belirleyin. Bir MPO LC kaset seçerken iki arka girişli bu yapıyı, tek MPO-24 bağlantısı kullanan 24 fiberli modellerden ayırın.

Aynı kaset içindeki iki fiber grubunu örneğin ayrı cihaz grupları için planlayabilirsiniz. Bunun için ön portların hangi arka girişe bağlı olduğunu modelin eşleşme şemasından doğrulayın ve bağlantı listesine işleyin. Bu fiziksel düzen kendiliğinden ağ yedekliliği sağlamaz; yedeklilik için hat güzergâhları ve aktif cihaz mimarisi ayrıca planlanır.

Ürün özellikleri

MTP LC kaset ile panel yerleşimini birlikte planlayın

Kaseti seçtikten sonra taşıyıcı panelin yuvasını ve sabitleme biçimini kontrol edin. Ürün bir bağlantı modülüdür; tek başına 19 inç panel değildir. “MTP patch panel” adıyla sunulan çözümlerde panel, kaset ve kablo düzenleyicilerin kapsamı farklı olabilir. İhtiyacınızı parça bazında netleştirmek eksik sipariş verilmesini önler.

Kablo payını da montaj planına dahil edin. İki trunk ucuna erişmek, LC patch cordları yönlendirmek ve kullanılmayan portları kapalı tutmak için alan bırakın. Kabloların bükülme sınırını kendi teknik verisine göre koruyun; kaset bağlantılarına çekme yükü bindirmeyin.

Polarity A kontrolü

Polarity A bilgisi, kasetin fiber eşleşme düzenini tanımlar. Uçtan uca bağlantıda trunk, karşı uç kaseti ve LC patch cord yönleri birlikte değerlendirilmelidir. Yalnızca ürün adındaki A harfinin eşleşmesi bütün hattın doğru bağlandığını göstermez. Kurulum planında belirsizlik varsa port eşleşmesini netleştirdikten sonra bağlantı yapın.

Devreye almada iki trunk grubunu ayrı kaydedin. Her LC çiftinin karşı ucunu kontrol edin, uç yüzeylerini uygun yöntemle temizleyin ve proje için gereken optik ölçümleri yapın. OM3 sınıfı tek başına belirli hız veya mesafeyi garanti etmez; aktif optikler ve toplam bağlantı kaybı da sonucu belirler.

OM3 cassette — two rear interfaces

This OM3 cassette carries 24 multimode fibers through two MPO/MTP rear interfaces and twelve LC UPC duplex ports. It uses Type A polarity. Check the panel fit, trunk configuration and end-to-end mapping before installation.

Daha az fiber gerekiyorsa 12 fiber OM3 Type A kaseti, tek arka bağlantı kullanılıyorsa 24 fiber OM3 Type A modelini karşılaştırın. Kaset ailesinin teknik dosyası da bağlantı planı hazırlanırken kullanılabilir.
