2×12 Fiber MPO/MTP LC Kaset OM3 Polarity B

OM3 MPO kaset: mevcut multimode dağıtımınızı genişletin

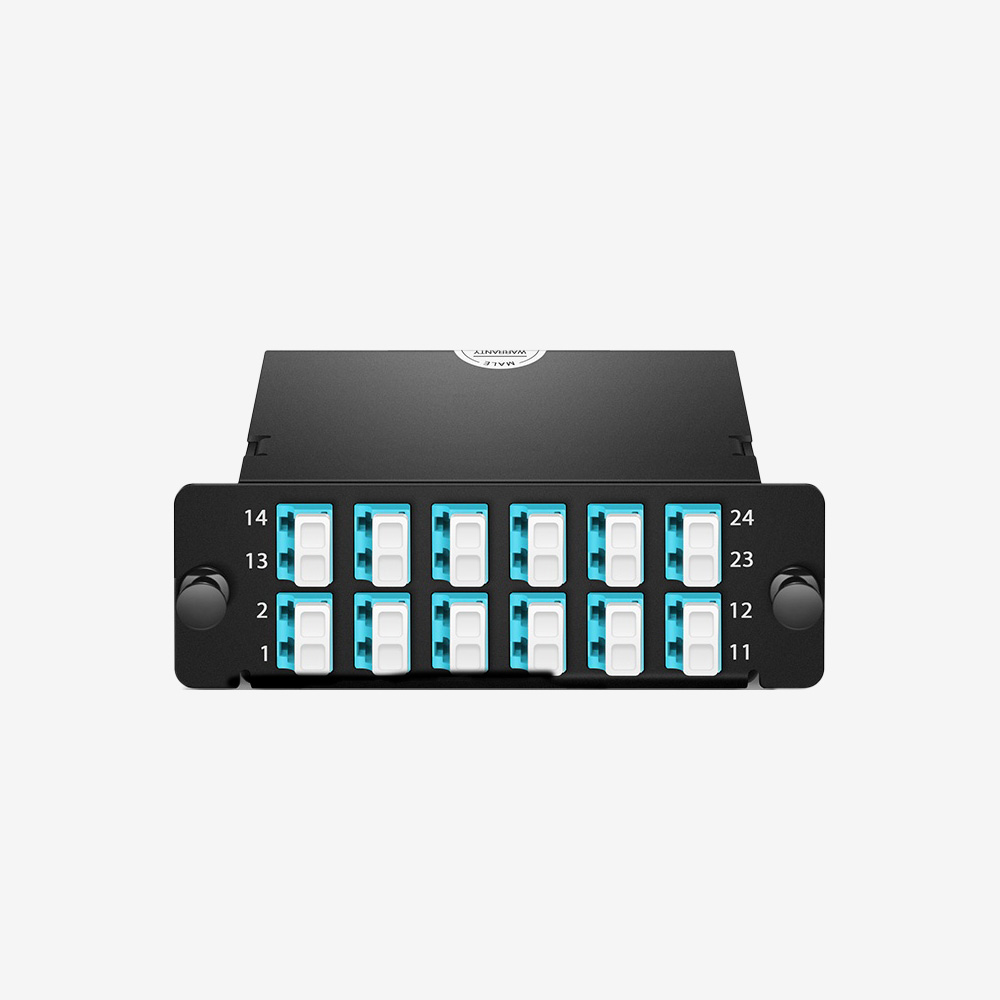

Fibline OM3 MPO kaset, 2×12 fiberli yapısıyla iki trunk bağlantısından toplam 24 fiber alır ve bunları 12 LC UPC duplex portta sunar. Type B polariteye sahip bu model, OM3 50/125 µm multimode altyapılar için değerlendirilir. Ön tarafta aqua LC adaptörler, arkada iki pinned MPO/MTP portu bulunur.

Yeni cihazlar eklenirken ilk soru, mevcut panelde kaç boş port olduğudur. Ardından kabinin arkasına gelen fiberlerin yapısı kontrol edilir. Bu kaset, iki 12 fiberli trunk ucunu aynı gövdede karşılamak için seçilebilir; yalnızca ön port sayısına bakarak tek girişli bir ürünün yerine kullanılmamalıdır.

OM3 MPO kaset ile port ihtiyacını hesaplama

12 port OM3 dağıtımında her duplex port iki fiber içerir. Böylece kasetin fiziksel kapasitesi 24 fiberdir. Kaç cihaz bağlantısı kurulabileceğini hesaplarken cihazların optik arayüzünü ve ayrılacak yedek fiberleri de göz önünde bulundurun; fiber adedi tek başına aktif bağlantı sayısını belirlemez.

2×12 MTP LC düzeninde iki arka giriş bulunması, portları iki trunk grubu halinde takip etmenizi sağlar. Hangi ön LC çiftinin hangi arka porta karşılık geldiğini bağlantı şemasından çıkarıp etiketlere işleyin. Sonradan eklenecek bir patch cord için bütün hattı yeniden izlemek yerine bu kayıttan yararlanabilirsiniz.

Doğrulanmış model bilgileri

Multimode LC kaset seçerken mevcut hattı kontrol edin

Ön adaptörlerin aqua olması pratik bir görsel ipucudur; yine de fiber sınıfını kablo etiketinden ve teknik kayıttan doğrulayın. Kaset, trunk ve patch cordların özelliklerini birlikte değerlendirin. Farklı bir fiber sınıfı kullanılması, hattın tamamının daha yüksek sınıfa yükseldiği anlamına gelmez.

Panelin modelini de not edin. Bir MPO/MTP kaset, taşıyıcı panelin içine yerleşen modüldür. Aynı port kapasitesindeki iki kaset farklı yuva ve sabitleme biçimlerine sahip olabilir. MTP patch panel ile kasetin fiziksel uyumunu, siparişten önce üretici bilgileri üzerinden kontrol edin.

Polarity B ve bağlantı yönleri

Polarity B seçimi tüm optik yolun planıyla uyumlu olmalıdır. Kasetin ön ve arka fiber eşleşmesi, trunk dizilimi ve karşı uçtaki cihazların gönderme/alma yönleri birlikte kontrol edilir. Benzer görünen bir Type A veya Type C kaseti yalnızca port sayısı aynı diye bu ürünün yerine koymayın.

Kurulum ekibine teslim edeceğiniz listede şu üç kayıt yararlıdır:

• Her arka trunk girişinin kablo adı ve karşı uç konumu;
• Her LC duplex çiftinin bağlanacağı cihaz veya patch alanı;
• Bağlantı sonrası ölçülen optik değerler ve kullanılan test yöntemi.

Bağlantı uçlarını takmadan önce kontrol edip uygun yöntemle temizleyin. Hız ve erişim mesafesini kaset adından çıkarmak yerine aktif optiklerin gereksinimleri ve toplam kayıp bütçesiyle belirleyin.

OM3 fiber cassette — expansion notes

This OM3 fiber cassette provides twelve LC UPC duplex ports and two pinned MPO/MTP rear interfaces. The 24 fibers are arranged as 2×12 with Type B polarity. Document both trunk groups when adding connections to an existing multimode installation.

Aynı fiber kapasitesinde farklı polarite gerekiyorsa 2×12 OM3 Type A kaseti inceleyin. Tek arka girişli kurulum için 24 fiber OM3 Type B modeli farklı bir seçenektir. Teknik dosya ve mevcut hat planı birlikte değerlendirilmelidir.
