2×12 Fiber MPO MTP LC Kaset OM3 Polarity C

OM3 LC kaset: 2×12 fiberli Type C bağlantı düzeni

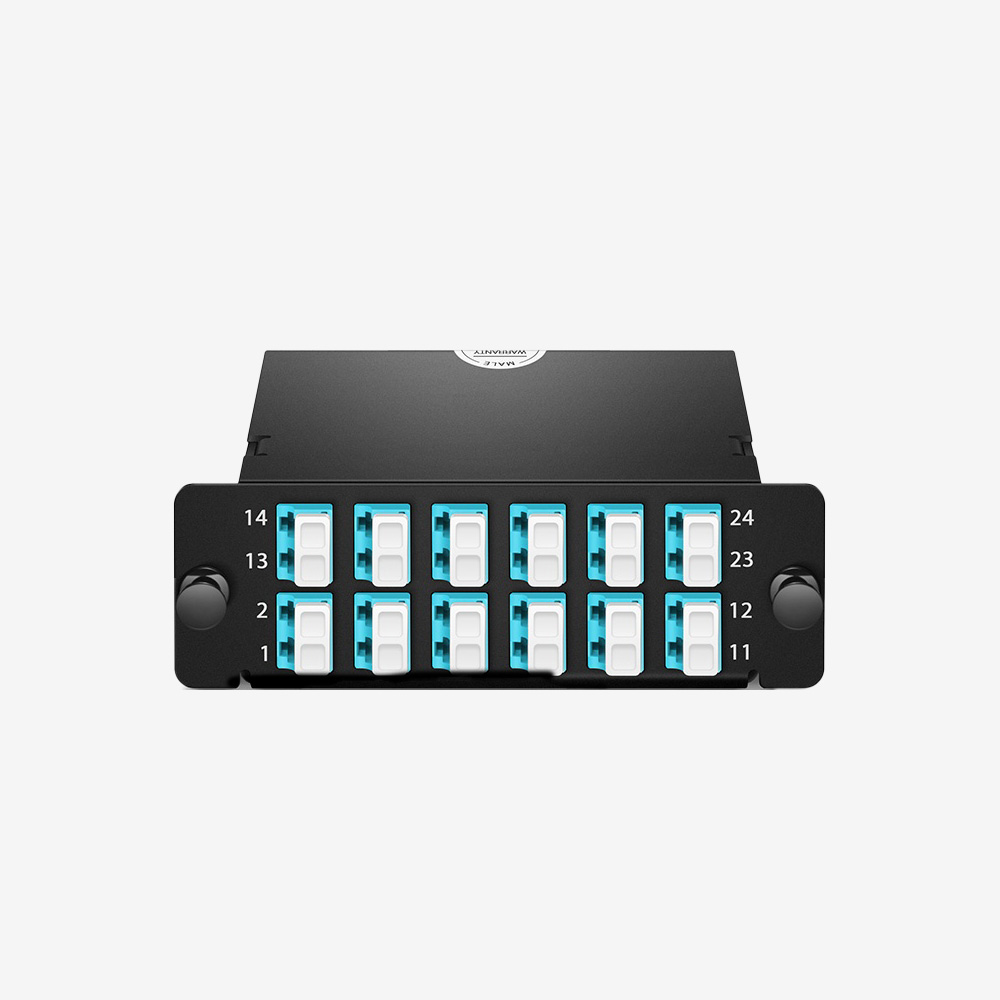

OM3 LC kaset, projede belirlenen MPO/MTP hattını cihaz tarafında duplex LC bağlantılara ayırmak için kullanılır. Fibline’ın bu Type C modeli, iki ayrı MPO/MTP girişini tek kaset içinde toplar. Toplam 24 fiber, ön yüzdeki 12 LC UPC duplex porta dağıtılır. Sipariş listenizde 2×12 fiber ve C polarite isteniyorsa bu iki bilgiyi birlikte kontrol edin; aynı dış görünüme sahip başka bir kaset farklı bağlantı düzeni taşıyabilir.

Bu ürün bir patch cord veya boş panel değildir. Uyumlu panelin içine yerleştirilen bir MTP LC modül olarak değerlendirilmelidir. Raf üzerindeki yeri panel belirler; kaset ise çoklu fiber bağlantının LC arayüzüne dağıtımını sağlar. Panel yuvasının ölçüsü ve sabitleme biçimi, marka adından bağımsız olarak kontrol edilmelidir.

2×12 MPO kaset ile tek girişli modellerin farkı

İki modelin de 24 fiber olması, arkalarındaki bağlantıların aynı olduğu anlamına gelmez. Bu 2×12 MPO kaset üzerinde iki MPO/MTP portu vardır. Tek 24 fiber girişli bir modelle değişim düşünüyorsanız mevcut trunk kablolarının uçlarını ve fiber düzenini inceleyin. Yalnızca ön yüzdeki LC sayısına bakarak seçim yapmak, sahada bağlantıların eşleşmemesine neden olabilir.

Ön tarafta 12 duplex port bulunur. Her duplex port iki fiber ucunu bir arada tutar; dolayısıyla kapasite 24 fiber olarak belirtilir. “24 LC” ve “12 LC duplex” ifadeleri kataloglarda farklı biçimlerde yazılabildiği için teklif karşılaştırmasında fiber sayısını ve duplex port sayısını ayrı satırlarda görmek faydalıdır.

OM3 LC kaset teknik özellikleri

Polarity C siparişinde hangi bilgiler karşılaştırılır?

Önce projedeki uçtan uca bağlantı çizimini açın. Kasetin Type C bilgisi; trunk kablonun fiber sıralaması, karşı uçtaki modül ve LC patch cord düzeniyle birlikte değerlendirilir. C harfi tek başına hattın doğru çalışacağını göstermez. Özellikle mevcut bir kaseti değiştirirken sökülen ürünün etiketini, bağlantı şemasını ve karşı uç kayıtlarını birlikte saklayın.

Arka arayüz pinned, yani hizalama pinli olarak belirtilmiştir. Eşleşecek konnektörün pin yapısı da buna uygun olmalıdır. OM3 fiber sınıfını korumak ve LC tarafında UPC bağlantı kullanmak seçim sırasında ayrıca kontrol edilecek noktalardır. Bağlantı hızı ve erişim mesafesi yalnızca bu kasete göre belirlenmez; aktif modüller, kablo uzunluğu ve toplam optik kayıp da hesaba katılır.

Montajdan önce kısa kontrol

• Panel yuvası ile kasetin mekanik uyumunu doğrulayın.
• İki trunk ucunu ve karşılık gelen LC gruplarını bağlantı planına işleyin.
• Konnektörleri bağlantı öncesinde uygun ekipmanla kontrol edin; gerektiğinde temizleyin.
• Devreye alırken fiber eşleşmesini ve hat ölçümlerini kayda alın.

Farklı polarite gerekiyorsa iki girişli OM3 Type B kaseti karşılaştırabilirsiniz. Daha düşük kapasite için 12 fiber OM3 Type C modeli ayrı bir seçenektir. Bağlantı ayrıntılarını MTP/MPO kaset teknik dokümanıyla birlikte inceleyin.

OM3 MTP cassette — ordering check

This OM3 MTP cassette provides two pinned MPO/MTP rear ports and twelve LC UPC duplex front ports. Specify the 2×12-fiber layout and Type C polarity together. Check the complete link drawing before replacing a cassette, since an identical front port count does not establish rear-interface or polarity compatibility.
