2×12 Fiber MPO/MTP LC Kaset OM4 Polarity A

2×12 OM4 kaset ile kabinet dağıtımını planlayın

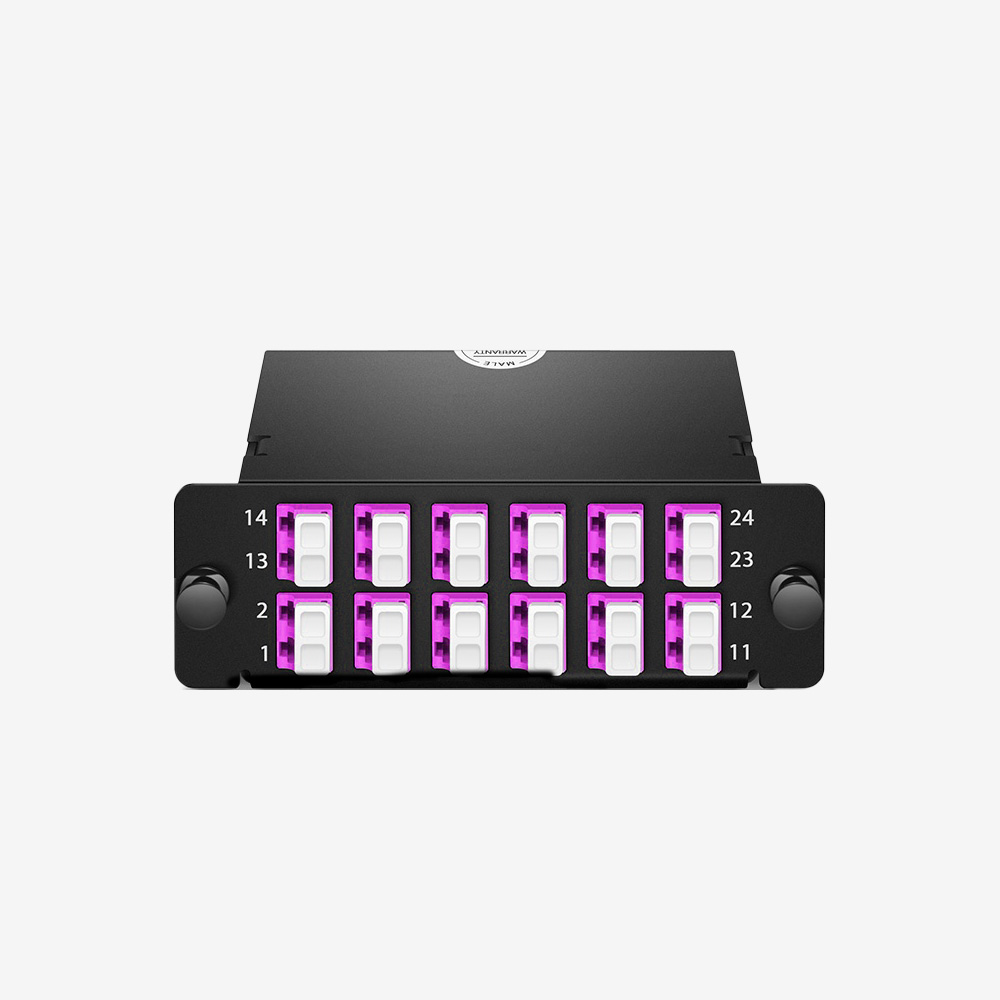

2×12 OM4 kaset, iki çoklu fiber bağlantıyı cihazların kullandığı LC portlara taşımak istediğiniz kurulumlar için Fibline’ın Type A seçeneğidir. Ön tarafta 12 LC UPC duplex port, arkada iki pinned MPO/MTP bağlantısı bulunur. OM4 multimode 50/125 µm fiber yapısı ve magenta adaptörleriyle ürün, 24 fiberlik dağıtımı tek kasette toplar.

Yeni bir kabinet hazırlanırken yalnızca kullanılacak fiber adedini saymak yetmez. Kaç LC duplex bağlantı gerektiğini, trunk uçlarının nereden geleceğini ve kasetin hangi panel yuvasına takılacağını birlikte belirlemek gerekir. Bu MTP LC kaset, iki adet 12 fiber grubuyla çalışan bir bağlantı planına göre seçilmelidir. Tek girişli 24 fiber modül arayan kullanıcı için aynı ürün değildir.

12 port OM4 seçeneğinde kapasite hesabı

Bu modeldeki 12 port OM4 ifadesi, 12 adet duplex LC bağlantısını anlatır. Her duplex bağlantı iki fiber ucunu içerdiğinden toplam 24 fiber elde edilir. Sipariş ve panel çizimlerinde “24 fiber / 12 LC duplex” biçiminde açık yazılması, port sayısının iki kat fazla beklenmesini önler.

Örneğin planınızda iki ayrı 12 fiber trunk ucu varsa, kasetin iki arka portu bu düzen açısından değerlendirilir. Kullanılacak aktif cihazların bağlantı sayısı ise ayrıca hesaplanır. Fiber kapasitesi, bütün portların aynı hızda veya aynı uygulamada kullanılabileceği anlamına gelmez; optik modül ve bağlantı planı burada belirleyicidir.

2×12 OM4 kaset model bilgileri

Panel yuvasından patch cord güzergâhına

MPO LC modül seçerken panelin kaset yuvasını ve sabitleme mekanizmasını kontrol edin. Bir panelin MTP/MPO ürünler için satılması, her kasetin o panele takılabileceğini göstermez. Ayrıca ön tarafta patch cord başlıkları için erişim alanı, arkada trunk kablolarının rahat dönebileceği boşluk bırakılmalıdır. Kabloları kaset kapağı veya panel kenarı arasında sıkıştırmadan yerleştirin.

Magenta renk, bu ürünün LC tarafında görsel ayırt etmeyi kolaylaştırır; yine de fiber sınıfı ve polarite için renk yerine ürün kaydını esas alın. Panel etiketine kaset konumunu, karşı kabineti ve trunk numarasını yazmak daha sonraki müdahalelerde hangi bağlantının nereye gittiğini bulmayı kolaylaştırır.

OM4 kaset takmak hattın hızını tek başına artırır mı?

Hayır. Kaset pasif bir bağlantı bileşenidir. Mevcut hattın erişim mesafesi ve kullanılabilecek veri hızı; fiber güzergâhına, aktif optiklere, ek bağlantılara ve toplam kayba bağlıdır. OM3 veya başka bir fiber altyapısında yalnızca kaseti değiştirerek bütün hattı OM4 olarak değerlendirmeyin. Yükseltme planında hattın tamamını inceleyin.

Polarity A bilgisi nasıl kullanılır?

Type A seçimini karşı uçtaki kaset, trunk ve LC patch cord düzeniyle birlikte doğrulayın. Arka bağlantılar pinli olduğundan eşleşecek uçların pin yapısı da kontrol edilmelidir. Kurulum sonrasında fiber eşleşmesini ve ölçüm sonuçlarını kaydetmek, teslim sırasında bağlantı planının sahadaki durumla karşılaştırılmasını sağlar.

Tek arka bağlantıya ihtiyaç duyuyorsanız 24 fiber OM4 Type A kaseti inceleyin. Fiber sınıfı OM3 olan bir plan için 2×12 OM3 seçeneği ayrıca listelenmiştir. Montaj öncesinde kaset teknik dosyasını bağlantı çiziminizle karşılaştırabilirsiniz.

OM4 MTP cassette — cabinet planning

This OM4 MTP cassette offers 24 fibers through two rear MPO/MTP ports and twelve front LC UPC duplex ports. Allow access for patch cords and verify the panel mounting arrangement before installation. Type A polarity and pinned rear interfaces must match the planned optical link.
