2×12 Fiber MPO MTP LC Kaset OM4 Polarity B

OM4 MPO kaset: iki trunk girişli Type B model

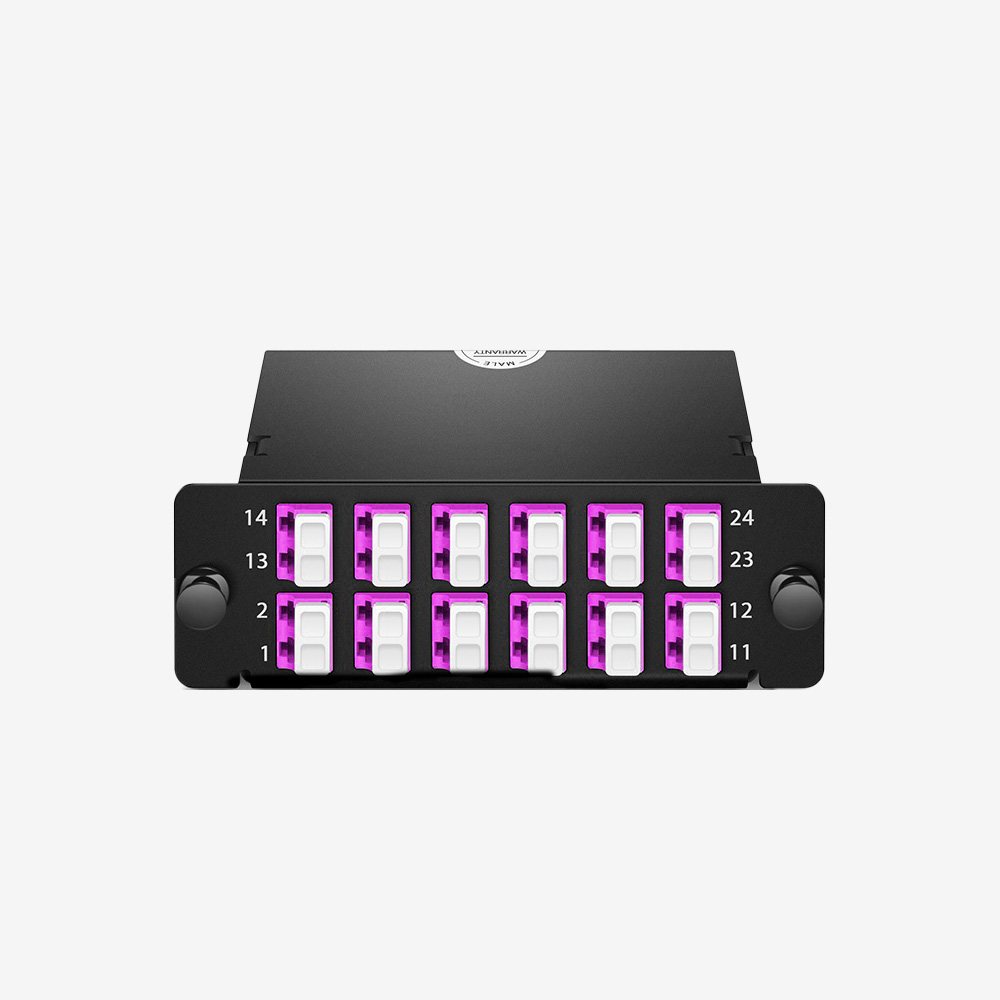

OM4 MPO kaset arayanlar için Fibline 2×12 Type B, toplam 24 fiberi 12 LC duplex bağlantıda sunar. Arka taraftaki iki MPO/MTP portu pinlidir; ön tarafta magenta LC UPC duplex adaptörler bulunur. Mevcut dağıtım kasetini yenilemek veya aynı bağlantı planına uygun yedek tutmak istediğinizde fiber sınıfı, giriş sayısı ve polarite birlikte karşılaştırılmalıdır.

Bu OM4 dönüşüm kaseti, çoklu fiber kablolama ile LC bağlantılı cihaz tarafı arasında pasif bir dağıtım noktası oluşturur. Aktif bir dönüştürücü değildir; sinyali yükseltmez veya fiber sınıfını değiştirmez. Kullanılacak hat hızı için kasetin adı yerine uç cihazları ve bütün fiber güzergâhını değerlendirin.

Kaset değişiminde önce hangi bilgiler alınmalı?

Bir modülü sökmeden önce paneldeki yerini ve bağlı kabloları kaydedin. Ön yüzde birbirine benzeyen OM4 kasetlerin arka bağlantıları farklı olabilir. Bu 2×12 MTP LC modelinde iki ayrı çoklu fiber portu vardır. Tek MPO/MTP girişli 24 fiber ürünle kapasite aynı görünse de kablo uçları ve iç dağıtım düzeni aynı kabul edilemez.

Yedek seçerken magenta adaptör rengi tek başına yeterli değildir. Sökülen kasetin fiber bilgisi, port sayısı, pin yapısı ve polarite kaydı yeni ürünle karşılaştırılmalıdır. Panel yuvasının mekanik uyumu da bu kontrolün parçasıdır. Böylece bağlantı sırasında kasetin takılamaması veya mevcut trunk ucuyla eşleşmemesi gibi sorunlar daha sipariş aşamasında fark edilir.

OM4 MPO kaset özellik tablosu

12 LC duplex bağlantının kayıt altına alınması

Duplex LC, iki fiber ucunu birlikte tutar. Buradaki 12 LC duplex port toplam 24 fiberi karşılar; 24 adet duplex port anlamına gelmez. Bakım kayıtlarında ön port numarasının yanında karşı uç cihazı ve arka trunk grubunu belirtmek, tek bir bağlantı değiştirileceğinde doğru kabloya ulaşmayı kolaylaştırır.

Boş portları da kayıt üzerinde gösterin. Kullanılmayan konnektörlerde koruyucu kapakları tutun, bağlantı yapılacak uçları uygun ekipmanla kontrol edin ve gerektiğinde temizleyin. Kablo demetini düzenlerken LC konnektörlere sürekli çekme yükü binmemesine dikkat edin. Ön ve arka kabloların erişilebilir kalması, sonraki bakımda diğer hatlara müdahale ihtiyacını azaltır.

Polarity B her markada aynı bağlantı planı demek mi?

Hayır; satın alma kararı yalnızca B harfine dayandırılmamalıdır. Kaset üreticisinin iç fiber şeması, trunk polaritesi ve karşı uç düzeni birlikte incelenmelidir. Özellikle farklı ürün serilerini bir araya getirirken verici ile alıcının doğru eşleşmesi kontrol edilir. Bu modelin pinli arka bağlantısı için karşı konnektörün pin düzeni de uygun olmalıdır.

Bağlantı tamamlandığında yalnızca cihaz ışığına bakmak yerine projedeki kabul ölçümlerini uygulayın. Fiber eşleşmesi ve optik kayıp sonuçlarını önceki kayıtlarla karşılaştırmak, değişim sonrası oluşabilecek bir sorunun yerini bulmayı kolaylaştırır. Kasete ait doğrulanmış sayısal kayıp sınırı olmadan belirli bir bağlantı bütçesi varsayılmamalıdır.

Planınız Type A gerektiriyorsa 2×12 OM4 Type A kaseti inceleyin. İki girişli OM3 altyapısı için OM3 Type B modeli ayrıca sunulur. Sipariş öncesinde MTP/MPO teknik dokümanını mevcut hat çizimiyle birlikte değerlendirin.

Multimode cassette — replacement notes

This OM4 multimode cassette uses two pinned MPO/MTP rear connections and twelve LC UPC duplex ports. For replacement work, record the existing trunk groups and front port assignments first. Confirm Type B wiring and mechanical fit rather than relying on connector colour alone.
