2×12 Fiber MPO MTP LC Kaset OM4 Polarity C

OM4 MTP kaset: Type C projeler için 2×12 fiber

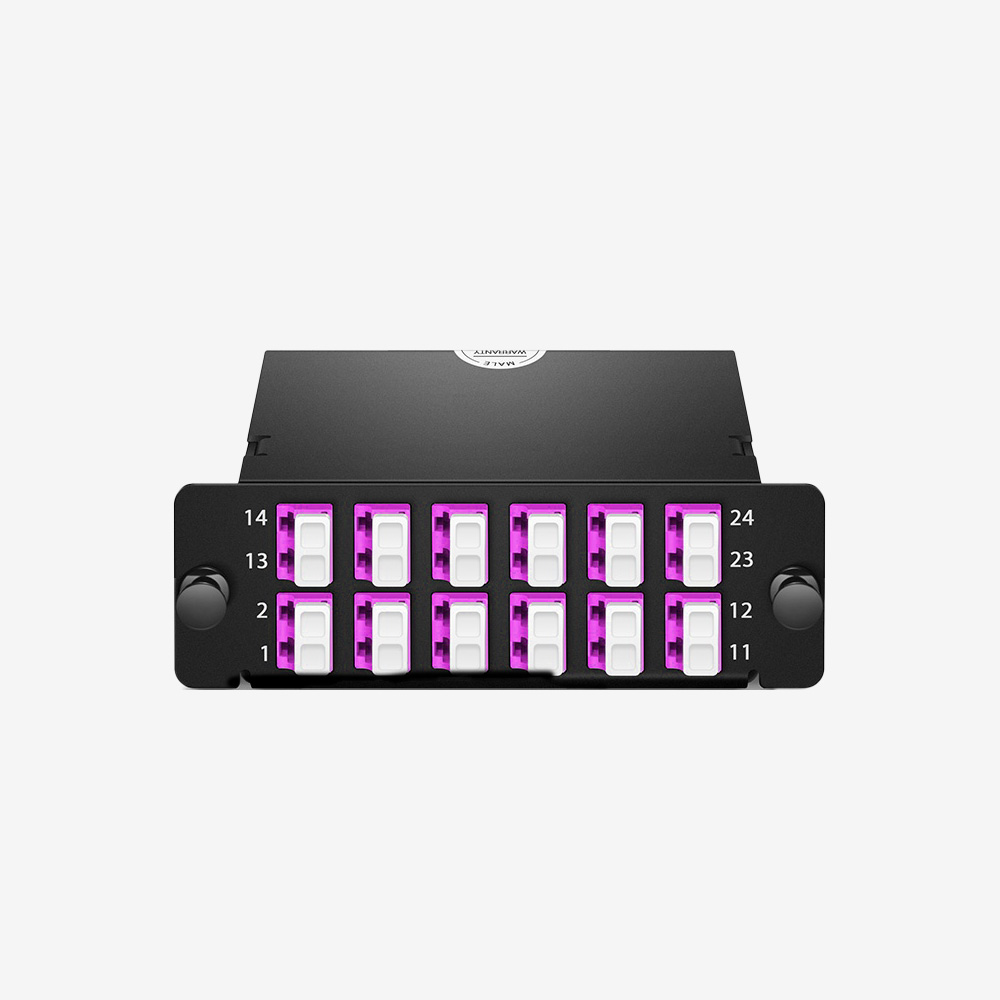

OM4 MTP kaset seçimini bir şartnameye göre yapıyorsanız, Fibline’ın bu modelini “24 fiber, iki MPO/MTP giriş, 12 LC UPC duplex port, Type C” bilgileriyle karşılaştırabilirsiniz. OM4 multimode 50/125 µm fiber içeren kasetin ön bağlantıları magentadır. Arka portlar ise pinned, yani hizalama pinli olarak belirtilmiştir.

Ürün listesinde yalnızca “MTP LC kaset” yazması, bu modelin doğru seçim olduğunu kesinleştirmez. İstenen fiber sınıfı, iki girişli yapı ve polarite kaydı aynı anda karşılanmalıdır. Bu sayfadaki ürün bir boş patch panel değil, uyumlu panelde kullanılan bağlantı kasetidir. Panel veya patch cord ihtiyacı ayrıca belirlenir.

Teklif listesinde 2×12 LC kaset nasıl tarif edilir?

2×12 LC kaset ifadesindeki sayıyı fiber düzeni olarak okuyun: iki grup halinde 12’şer fiber, toplamda 24 fiber. Ön yüzde 12 duplex LC port vardır. Bir duplex port iki fiber ucu taşıdığı için “24 fiber” ve “12 duplex” aynı kapasitenin farklı gösterimleridir. Port ve fiber miktarını ayrı yazmak, teklifler arasında daha sağlıklı karşılaştırma yapmayı sağlar.

“MPO LC dönüşüm” adı da bu bağlantı biçimi için kullanılır. Buradaki dönüşüm, çoklu fiber arayüzünün LC bağlantılara dağıtılmasıdır; optik sinyali işleyen elektronik bir işlem değildir. Kaset OM4 hattın pasif parçasıdır ve kendi başına bir veri hızı ya da mesafe garantisi vermez.

OM4 MTP kaset seçim kartı

12 port multimode dağıtımda doğru eşleştirme

12 port multimode bağlantıyı devreye almadan önce ön portların hangi cihazlara ayrılacağını belirleyin. Arka tarafta kullanılan iki trunk ucunu da aynı plan üzerinde gösterin. Tek bir 24 fiber MPO/MTP girişli kaset ile bu iki girişli model aynı miktarda fiber taşıyabilir; ancak arka kablo bağlantıları farklıdır. Kapasite eşitliğini mekanik veya optik eşleşme olarak yorumlamayın.

Panel tarafında yuva biçimini ve sabitleme noktalarını kontrol etmek gerekir. Fiber sınıfı ve port sayısı uygun olsa bile farklı kaset serileri aynı panel ölçüsüne sahip olmayabilir. Kabloların dönüş alanı ve ön LC bağlantılarına erişim de montajdan önce değerlendirilmelidir. Paket ölçülerini kasetin montaj ölçüsü yerine kullanmayın.

Polarity C talebi nasıl doğrulanır?

Şartnamedeki Type C bilgisi, hat çizimindeki trunk ve karşı uç modülüyle birlikte doğrulanmalıdır. Ürün adında C bulunması tek başına bütün bağlantının eşleştiğini göstermez. Pinli arka portların karşı konnektörle uyumu ve LC tarafındaki verici–alıcı yönü ayrıca kontrol edilir. Mevcut bir sistemde değişiklik yapılacaksa önce çalışan bağlantının kaydını alın.

Teknik dosyada bulunmayan değerler ne olacak?

Optik kayıp sınırı, özel test raporu veya belirli bir panelle uyumluluk proje için zorunluysa sipariş öncesinde bunları ayrıca netleştirin. Başka markanın benzer görünümlü kasetine ait değerler bu ürünün değeri olarak kullanılamaz. Hat uzunluğu ve optik modül seçimi de doğrulanmış bağlantı bütçesi üzerinden yapılmalıdır.

Aynı sınıfta farklı polariteyi karşılaştırmak için 2×12 OM4 Type B kasete bakabilirsiniz. OM3 fiber isteyen projelerde OM3 Type C seçeneği bulunur. Sipariş listesine son şeklini vermeden kaset teknik dokümanını proje bilgilerinizle birlikte inceleyin.

OM4 fiber cassette — specification check

This OM4 fiber cassette has a 2×12-fiber layout, two pinned MPO/MTP rear ports and twelve LC UPC duplex front ports. Match the Type C requirement to the complete link drawing. Confirm enclosure fit and any project-specific optical limits separately before ordering.
