2×12 Fiber MPO MTP LC Kaset OM5 Polarity A

2×12 OM5 kaset ile LC bağlantılı dağıtım

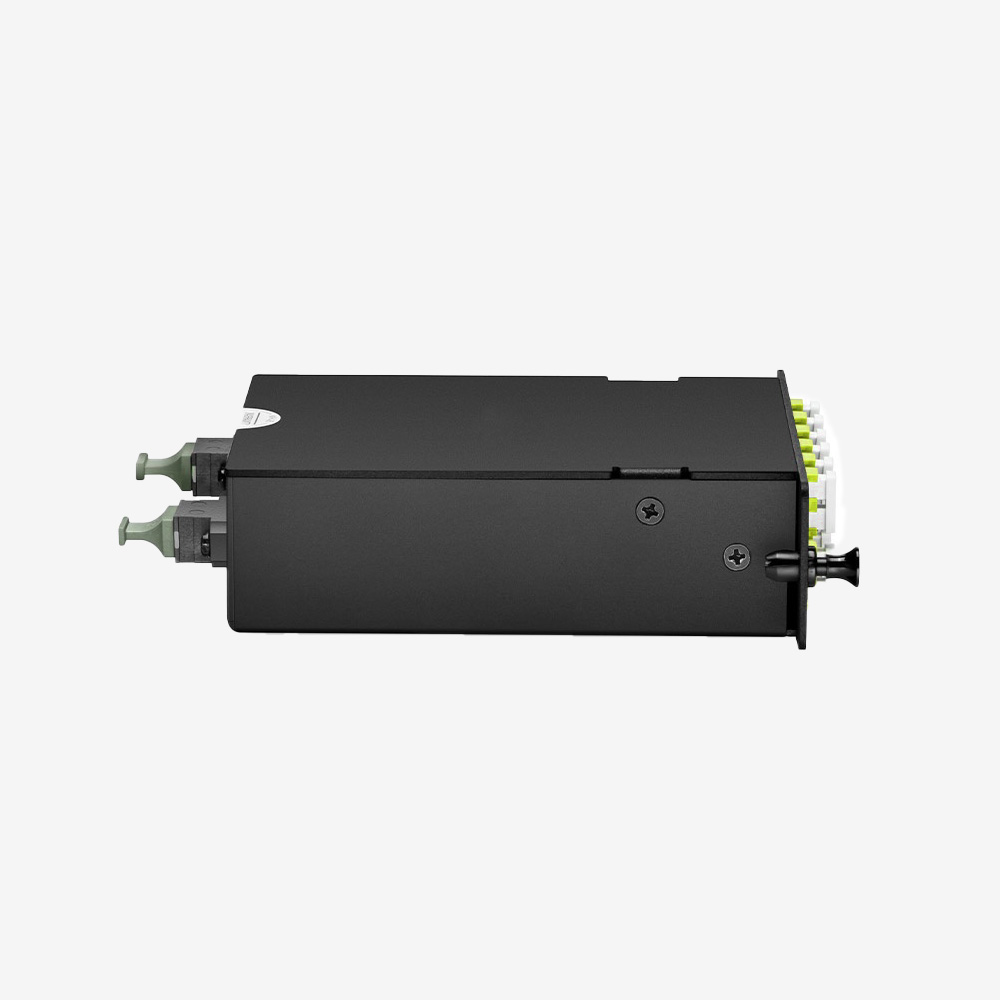

2×12 OM5 kaset, OM5 multimode altyapısını iki MPO/MTP girişinden LC bağlantılara dağıtmak için hazırlanmış Fibline Type A modelidir. Kasette 24 fiber bulunur; ön yüzdeki 12 LC UPC duplex port lime yeşili renktedir. İki arka bağlantı portunun pinli yapısı, trunk kablosunun karşı uç seçimi sırasında dikkate alınmalıdır.

OM5 MTP LC dağıtımı planlarken fiber sınıfını bütün bağlantı boyunca takip etmek gerekir. Kasetin OM5 olması tek başına mevcut kabloyu veya patch cord’u OM5 yapmaz. Bu nedenle ürün, OM5 fiber istenen bir projede trunk, kaset ve cihaz bağlantıları birlikte değerlendirilerek seçilir. Belirli bir hız için uygunluk, kullanılan optik modüller ve hattın ölçülen kaybıyla ayrıca doğrulanır.

Lime yeşili LC portlar UPC mi?

Evet. Bu modelin teknik kaydında ön bağlantı LC UPC duplex olarak belirtilmiştir. Lime yeşili adaptör rengi OM5 seçeneğini ayırt etmeye yardımcı olur; bağlantının APC olduğu anlamına gelmez. Yalnızca renge bakarak patch cord seçmek yerine konnektör türü ve yüzey bilgisini kontrol edin.

MPO LC kaset üzerinde kullanılan LC çiftleri, cihaz tarafındaki kabloların düzenli bir bağlantı yüzünde toplanmasını sağlar. Her duplex port iki fiber ucunu taşır. Böylece 12 port OM5 bağlantı yüzü, toplam 24 fiber kapasitesine karşılık gelir. Port sayısını 24 duplex olarak yorumlamak hem malzeme listesinde hem panel planında yanlış kapasite hesabına yol açar.

2×12 OM5 kaset teknik tablosu

OM5 MTP LC bağlantı planını hazırlama

Önce iki trunk grubunun hangi kabinetten geldiğini belirleyin. Her arka giriş için karşı uç kaydını tutun ve ön LC bağlantılarını bu kayıtla eşleştirin. Kasette iki arka port bulunması, sistemin otomatik yedekli çalıştığı anlamına gelmez; bağlantıların görevi ağ tasarımında belirlenir.

Kaset, uyumlu bir panelin içine yerleştirilir. Panel yuvasının ölçü ve sabitleme düzeni ürünle karşılaştırılmalı, kablolar için yeterli erişim alanı bırakılmalıdır. Bir kasetin taşıdığı fiber sayısı ile panelin barındırdığı kaset sayısı farklı bilgilerdir. Kabinet kapasitesi hesaplanırken ikisini ayrı tutmak, sonraki genişleme için ayrılan alanı daha açık gösterir.

Polarity A ve karşı uç seçimi

Type A bilgisini trunk polaritesi ve karşı kasetin iç bağlantı şemasıyla birlikte değerlendirin. Verici ve alıcı yollarının uçtan uca eşleşmesi gerekir. Pinli MPO/MTP arayüzünün eşleşeceği konnektör de uygun pin yapısında olmalıdır. Montaj öncesi bağlantı planının kontrol edilmesi, kablo takıldıktan sonra yön aramayı azaltır.

OM4 yerine doğrudan seçilebilir mi?

Seçim yalnızca sınıf numarası daha yüksek diye yapılmamalıdır. Mevcut fiber güzergâhı, optik modül gereksinimi ve proje şartnamesi birlikte incelenir. OM4 istenen bir malzeme listesine OM5 kaset eklemek tüm hattın özelliklerini değiştirmez. Karşılaştırma için 2×12 OM4 Type A modelini inceleyebilirsiniz.

Tek arka girişli bir OM5 bağlantı düzeni gerekiyorsa 24 fiber OM5 Type A kaset ayrı değerlendirilmelidir. Montaj ve bağlantı incelemesinde ürün ailesinin teknik dokümanından yararlanabilirsiniz.

OM5 LC cassette — interface details

This OM5 LC cassette presents twelve lime-green LC UPC duplex ports and two pinned MPO/MTP rear ports. Its 2×12-fiber arrangement provides 24 fibers in total. Check the complete Type A link plan and the enclosure fit; the front connector colour does not indicate an APC interface.
