2×12 Fiber MPO MTP LC Kaset OM5 Polarity B

OM5 MPO kaset ile iki fiber grubunu tek yerde yönetin

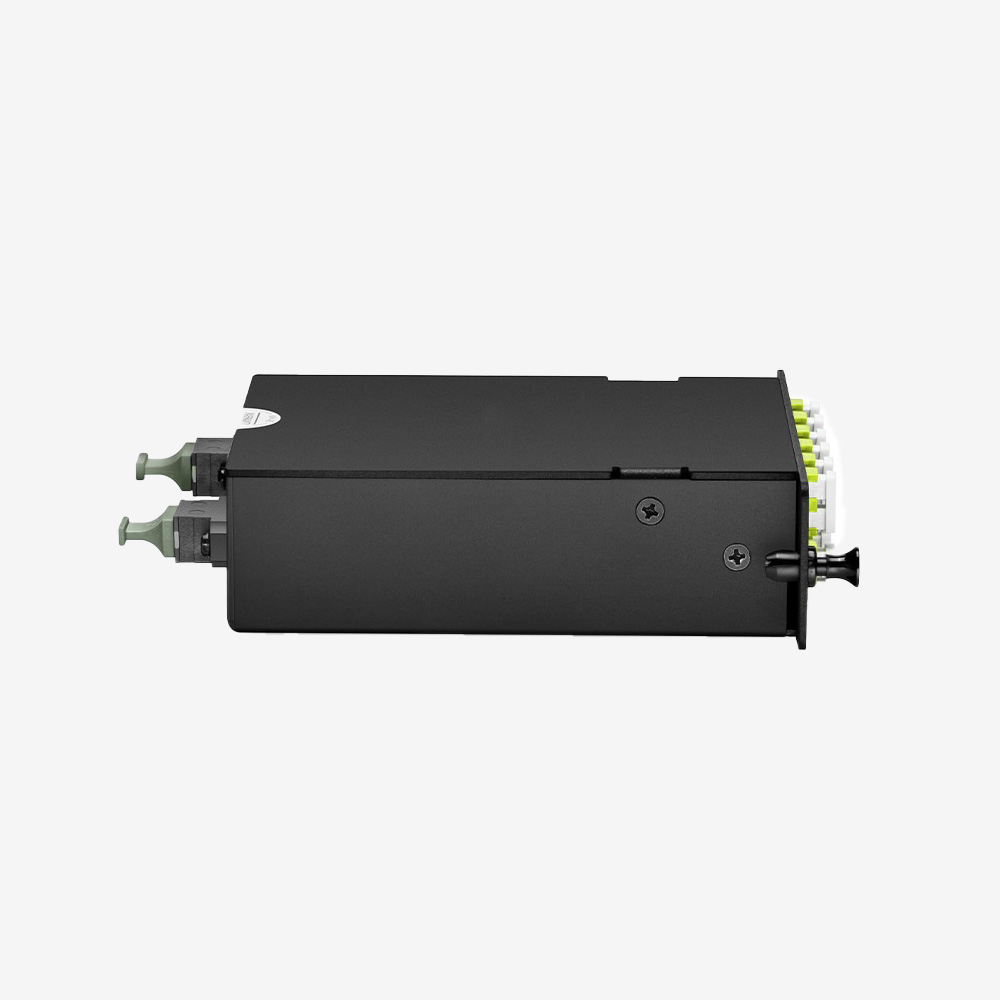

OM5 MPO kaset, Fibline’ın 2×12 fiberli Type B bağlantı seçeneğidir. Arkadaki iki MPO/MTP girişinden gelen toplam 24 fiber, ön yüzde 12 LC UPC duplex porta dağılır. Lime yeşili LC bağlantılar ve OM5 multimode 50/125 µm fiber sınıfı, bu modelin temel seçim bilgileridir.

İki trunk grubunun tek bağlantı yüzünde toplanması, port atamalarını bir kaset üzerinde takip etmeyi sağlar. Hangi LC çiftinin hangi arka girişe bağlı olduğunu proje çizimine işlemek, yeni cihaz eklendiğinde kullanılabilir bağlantıları bulmayı kolaylaştırır. 2×12 MTP kaset seçerken bu düzenin mevcut trunk yapınızla örtüşmesi gerekir.

Port atamasını baştan düzenlemek neden işe yarar?

Bir bağlantı devreye alınırken kayıt tutulmazsa, daha sonra boş görünen portun gerçekten ayrılmamış olup olmadığını anlamak güçleşir. Ön LC port numarası, karşı kabinet ve bağlı cihaz bilgisini aynı tabloda tutun. Kullanılmayan portları da ayırın; ileride bağlantı eklendiğinde ilgili satırı güncellemek yeterli olur.

Bu kasette 12 LC duplex port vardır. Duplex bağlantı iki fiber ucunu içerir; toplam 24 fiber kapasitesini 24 ayrı duplex bağlantı olarak düşünmeyin. Planınızdaki aktif cihaz sayısı ve her cihazın ihtiyaç duyduğu fiber düzeni ayrıca değerlendirilmelidir. İki arka MPO/MTP portu bulunması, tek başına yedeklilik veya otomatik hat geçişi sağlamaz.

OM5 MPO kaset bağlantı özellikleri

OM5 LC modül hangi parçalarla birlikte seçilir?

OM5 LC modül için önce panel yuvası, ardından trunk kablo ve cihaz tarafındaki patch cord belirlenir. Kasetin sabitleme noktaları panele uymalı, kablo çıkışlarında konnektörü zorlamayan bir güzergâh bırakılmalıdır. Ürünü yalnızca “MTP patch panel” adıyla seçmek eksik kalır; panel kaseti taşır, bu ürün ise fiber bağlantılarını dağıtır.

Ön arayüzün UPC olduğu teknik kayıtta açıktır. Lime yeşili renk nedeniyle APC patch cord seçilmemelidir. Arkadaki pinli bağlantının karşı konnektörle uyumu da kontrol edilir. Konnektör tipini, fiber sınıfını ve polariteyi ayrı başlıklar altında karşılaştırmak, birbirine benzeyen ürünler arasında doğru seçimi kolaylaştırır.

Polarity B ile bağlantı yönünün kontrolü

B polarite, kasetin teknik özelliğidir; bütün hattın uygunluğu için karşı uçtaki modülün ve trunk kablonun fiber sıralaması da bilinmelidir. Farklı ürün serilerindeki aynı harfin aynı iç bağlantıyı gösterdiği varsayılmamalıdır. Devreye almadan önce verici–alıcı eşleşmesini hat boyunca doğrulayın.

Bağlantı değişikliklerini port listesine tarih ve yeni karşı uç bilgisiyle kaydetmek, sonraki bakımda eski plana göre işlem yapılmasını önler. Kullanılmayan uçları kapaklı tutun. Yeni patch cord bağlanırken uç yüzeyini kontrol edin; gerekiyorsa uygun fiber temizleme ekipmanıyla temizleyin ve bağlantı sonrasında proje ölçümlerini uygulayın.

OM5 ile hız ve mesafe beklentisi

Kaset bir aktif optik modül değildir. Kullanılabilecek veri hızı ve erişim, fiber güzergâhı ile seçilen alıcı-vericilere bağlıdır. Sayısal kayıp bütçesi veya belirli bir uygulama uyumu, doğrulanmış teknik bilgiler üzerinden değerlendirilmelidir.

Bağlantı planınız farklıysa OM5 Type A seçeneğini karşılaştırın. OM4 için hazırlanmış hatlarda 2×12 OM4 B modeli bulunur. Kaset teknik dokümanı bağlantı incelemesinde kullanılabilir.

MPO LC cassette — port management

This OM5 MPO LC cassette groups two rear trunks into a twelve-port LC UPC duplex interface. Record front port assignments and remote endpoints as connections are added. Its pinned rear ports and Type B wiring must be checked against the complete link design.
