2×12 Fiber MPO MTP LC Kaset OM5 Polarity C

OM5 MTP kaset: 24 fiberi LC bağlantılara ayırın

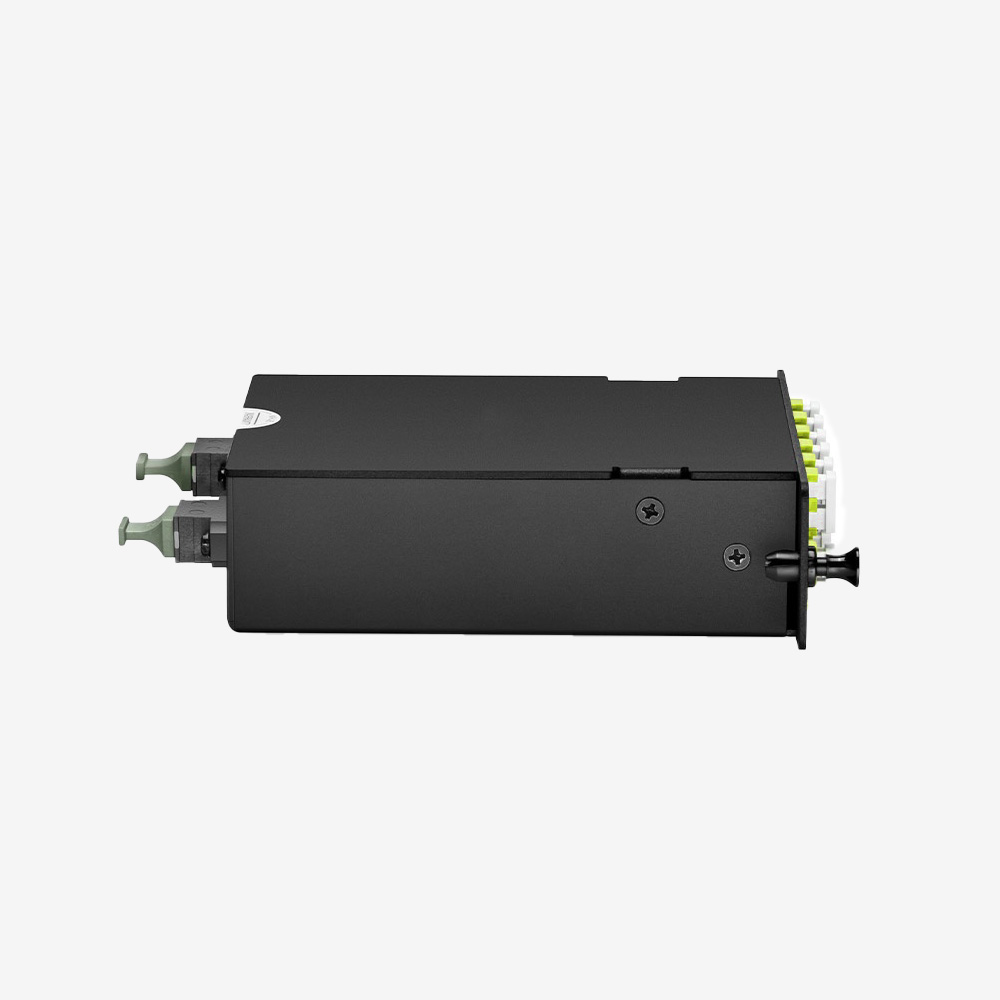

Fibline 2×12 OM5 MTP kaset, iki MPO/MTP hattını ön taraftaki 12 LC UPC duplex porta taşır. Type C polarite kullanılan bu model, OM5 multimode altyapıda LC bağlantılı cihazların dağıtımını düzenlemek için seçilir. Toplam kapasite 24 fiberdir; her duplex port iki fiber içerir. Bu nedenle ürünün 12 port LC düzenini, 12 fiberlik bir kasetle karıştırmamak gerekir.

Siparişte hangi bağlantı düzenini belirtmelisiniz?

Bir projede yalnızca “OM5 kaset” yazılması doğru ürünü seçmeye yetmez. Arka giriş sayısı, LC port adedi ve polarite aynı sipariş satırında yer almalıdır. Bu 2×12 MPO kaset, arka tarafta iki ayrı 12 fiber bağlantı kullanır. Tek bir 24 fiber girişe göre hazırlanmış kablo planını değiştirmeden bu modele uygulamak doğru değildir.

Ön yüz LC UPC duplex, arka bağlantılar ise pinli MPO/MTP yapıdadır. Karşı konnektörün pin düzenini, anahtarlama yönünü ve hat boyunca izlenen fiber sırasını birlikte kontrol edin. Kasetin önündeki LC kabloları da bu bağlantı planının parçasıdır; tek başına kaset üzerindeki Type C bilgisi bütün hattın uyumunu garanti etmez.

Doğrulanmış ürün özellikleri

OM5 ve Type C bilgisi neyi değiştirir?

OM5, fiber sınıfını; Type C ise bağlantı sıralamasını belirtir. Biri diğerinin yerine geçmez. OM3, OM4 ve OM5 seçenekleri arasında karar verirken projedeki fiber sınıfını esas alın. A, B ve C polariteleri arasında seçim yaparken de mevcut trunk kablonun ve karşı uçtaki kasetin bağlantı planını inceleyin. Yalnızca gövde şeklinin benzemesi yeterli değildir.

Bu OM5 MTP kaset üzerindeki lime yeşili LC bağlantılar UPC olarak tanımlanmıştır. Renge bakıp APC siparişi vermeyin. Ayrıca OM5 ifadesinden tek başına belirli bir veri hızı veya erişim mesafesi çıkarılamaz: kullanılacak optik modüller, toplam hat uzunluğu ve bağlantı kayıpları uygulamanın sınırlarını belirler.

Kaseti panele yerleştirmeden önce

Ürün bir MTP patch panel değil, uyumlu panel içine yerleşen kasettir. Panelin kaset yuvasını, sabitleme noktalarını ve arka kablo için bıraktığı alanı karşılaştırın. Başka bir markanın aynı fiber sayısındaki kasetini kullanmış olmanız, mekanik uyumun otomatik olarak sağlandığı anlamına gelmez. Katalogda belirtilmeyen panel uyumluluğu için ölçü veya çizim üzerinden teyit alın.

Kurulum kaydına iki arka hattın adını ve ön LC portlarının hangi cihazlara gittiğini yazmak, sonraki müdahaleyi kolaylaştırır. Bağlantı yapmadan önce konnektör yüzeylerini kontrol edin; koruma kapaklarını bağlantı anına kadar takılı tutun. Devreye alma sırasında uçtan uca fiber sırasını ve projede istenen optik ölçümleri doğrulayın. Böylece kapasite kadar bağlantı düzeni de teslim kaydında açık olur.

Diğer polariteleri karşılaştırın

Projeniz Type A gerektiriyorsa 2×12 OM5 Type A kaseti, Type B gerektiriyorsa OM5 MPO Type B modelini inceleyin. Polariteyi stok durumuna göre değiştirmek yerine proje çizimindeki bağlantı düzenine göre seçin. Ürün ailesinin teknik belgesi MTP/MPO kaset kataloğunda yer alır.

English reference: OM5 MTP LC cassette

This OM5 MTP LC cassette has two pinned MPO/MTP rear ports and twelve LC UPC duplex front ports, carrying 24 multimode fibers in a 2 × 12 arrangement. Polarity C identifies this version. Confirm the trunk pin configuration, end-to-end polarity and panel fit before ordering.
