1×32 Fiber Optik Dağıtım Kutusu GPON – ODK SC/APC Splitter – Beyaz

1×32 fiber optik dağıtım için ortak bir bağlantı noktası

Otuz iki abone kolunun aynı bölücü üzerinden beslendiği bir projede, yalnız splitter oranını seçmek yeterli değildir. Fiber payının nerede tutulacağı, hangi çıkışın hangi hatta gittiği ve bakım sırasında ortak girişe nasıl ulaşılacağı da planlanmalıdır. Beyaz FDK-48W gövdeli 1×32 fiber optik dağıtım kutusu, SC/APC splitter konfigürasyonunu kapaklı bir sonlandırma alanında toplamak için sunulur.

Buradaki 1×32 ifadesi, bir optik girişin otuz iki çıkışa bölünmesini anlatır. Kutunun önünde otuz iki ayrı SC adaptör yuvası bulunduğu anlamına gelmez. Splitter çıkışı, adaptör yuvası ve ek kapasitesi farklı özelliklerdir; sipariş verirken bu ayrım özellikle önem taşır.

Abone çıkışlarını numaralandırarak başlayın

Kurulumdan önce çıkışların hangi daireye, kata veya hatta ayrıldığını belirlemek, sonradan kablo izleme ihtiyacını azaltır. Kullanılmayan kolları da numaralandırıp korumak gerekir. Yeni bir abone devreye alınırken yalnız boş görünen bir ucu seçmek yerine kayıtlı plana bakmak, yanlış hattın sökülmesini önler.

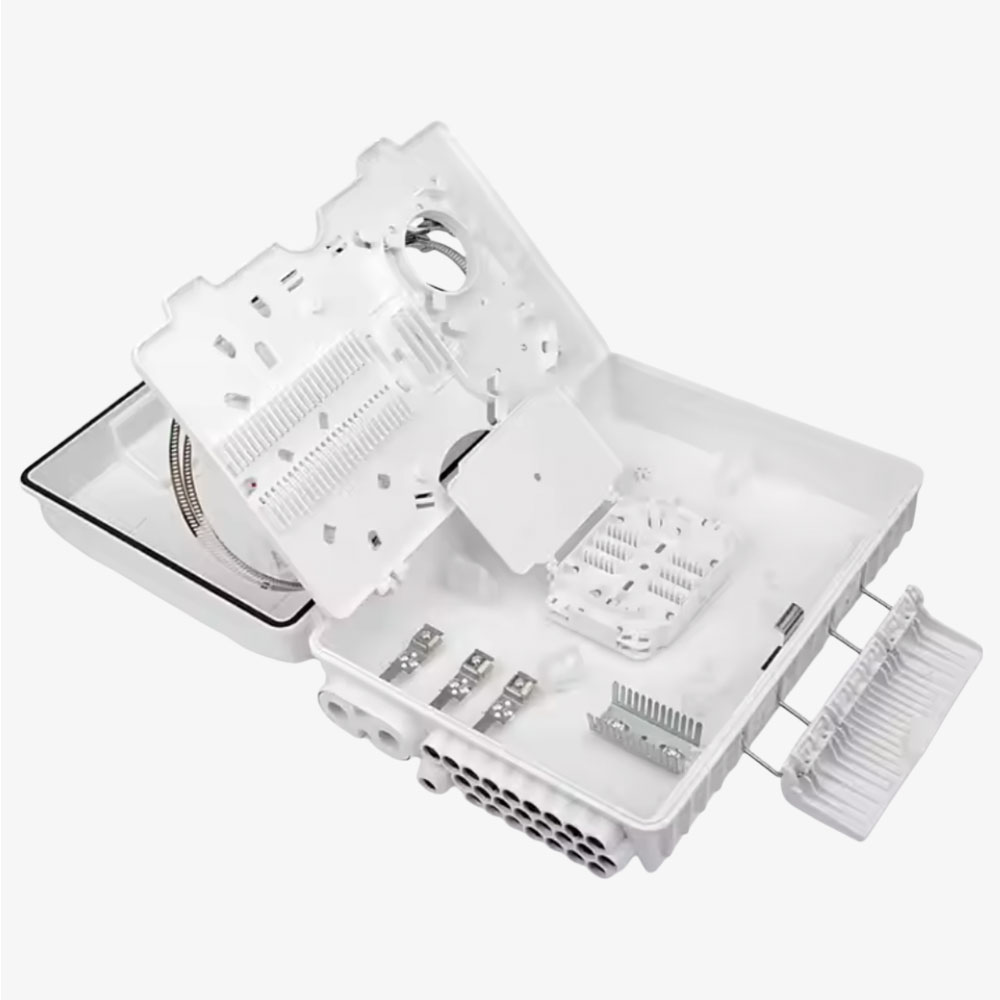

Splitterden çıkan ince fiberler çekme yükü taşımamalıdır. Gelen kabloyu gövde içinde uygun noktadan sabitleyin; fiberlerin hareketli kapak ve montaj parçaları arasında sıkışmadığını kontrol edin. Servis payını da bir sonraki bakımda bağlantıya ulaşılabilecek biçimde bırakın. Çok sıkı toplanmış bir demet, alan kazandırsa da müdahaleyi zorlaştırabilir.

SC/APC bağlantıda nelere dikkat edilir?

Bu kayıtta sunulan bağlantı türü SC/APC’dir. Uyumlu karşı bağlantıyı seçin ve APC ile UPC uçları doğrudan birleştirmeyin. Uç yüzeyleri bağlantı öncesinde incelemek ve uygun yöntemle temizlemek, bölme kaybıyla kirlenmeden kaynaklanan kaybı birbirine karıştırmamak açısından önemlidir.

1×32 splitterli kutu seçimi, tek başına hattın optik bütçeye uyduğunu göstermez. OLT ve alıcı sınırları, hat uzunluğu, ekler, konnektörler ve varsa diğer bölme kademeleri birlikte değerlendirilir. Bu ürün için doğrulanmış bir kayıp tablosu olmadan kesin dB değeri vermek veya her mesafede çalışacağını söylemek doğru olmaz.

IP66 gövde ve yerleşim ölçüleri

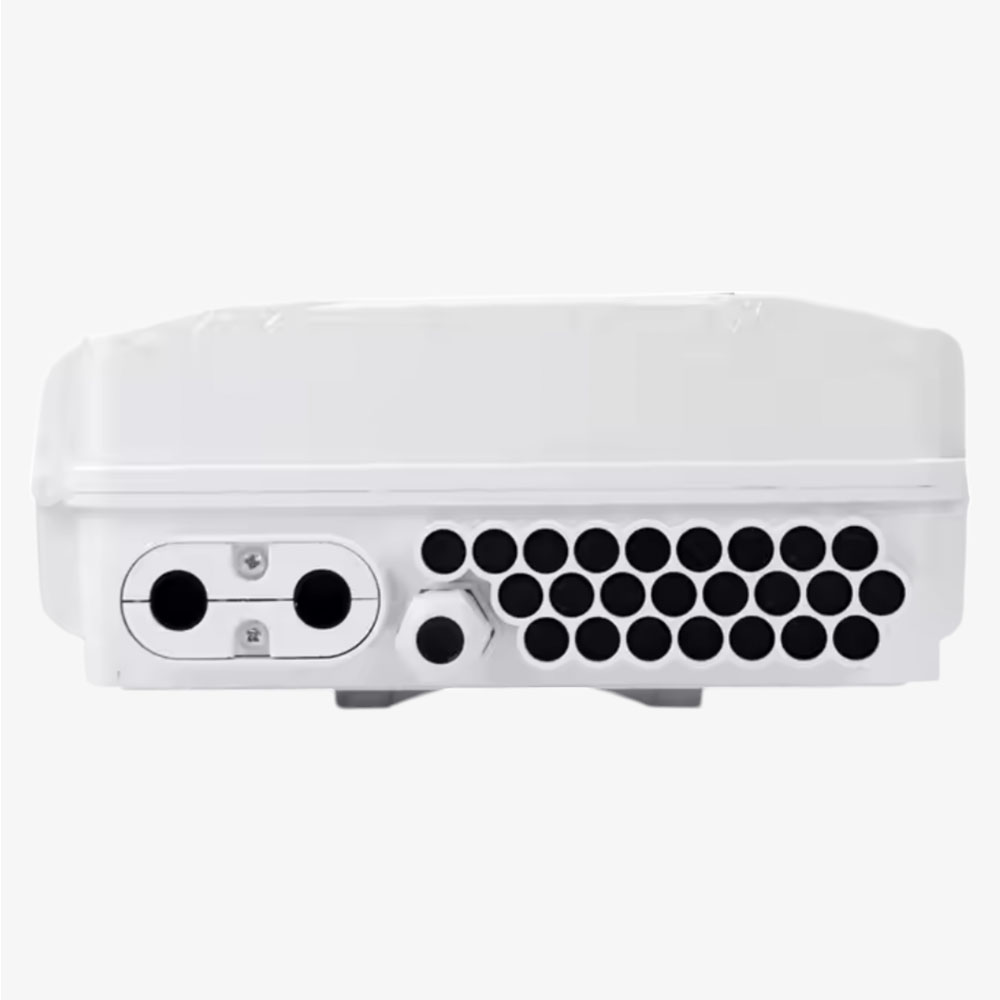

FDK-48W serisinin koruma sınıfı satıcı teyidine göre IP66’dır. Korumanın sahada sürdürülebilmesi için uygun kablo çapına göre girişlerin hazırlanması, kullanılmayan geçişlerin kapatılması ve kapak contasının temiz tutulması gerekir. Kablo geçişleri açık bırakılmış bir kurulum, yalnız gövdenin sınıfına dayanarak değerlendirilmemelidir.

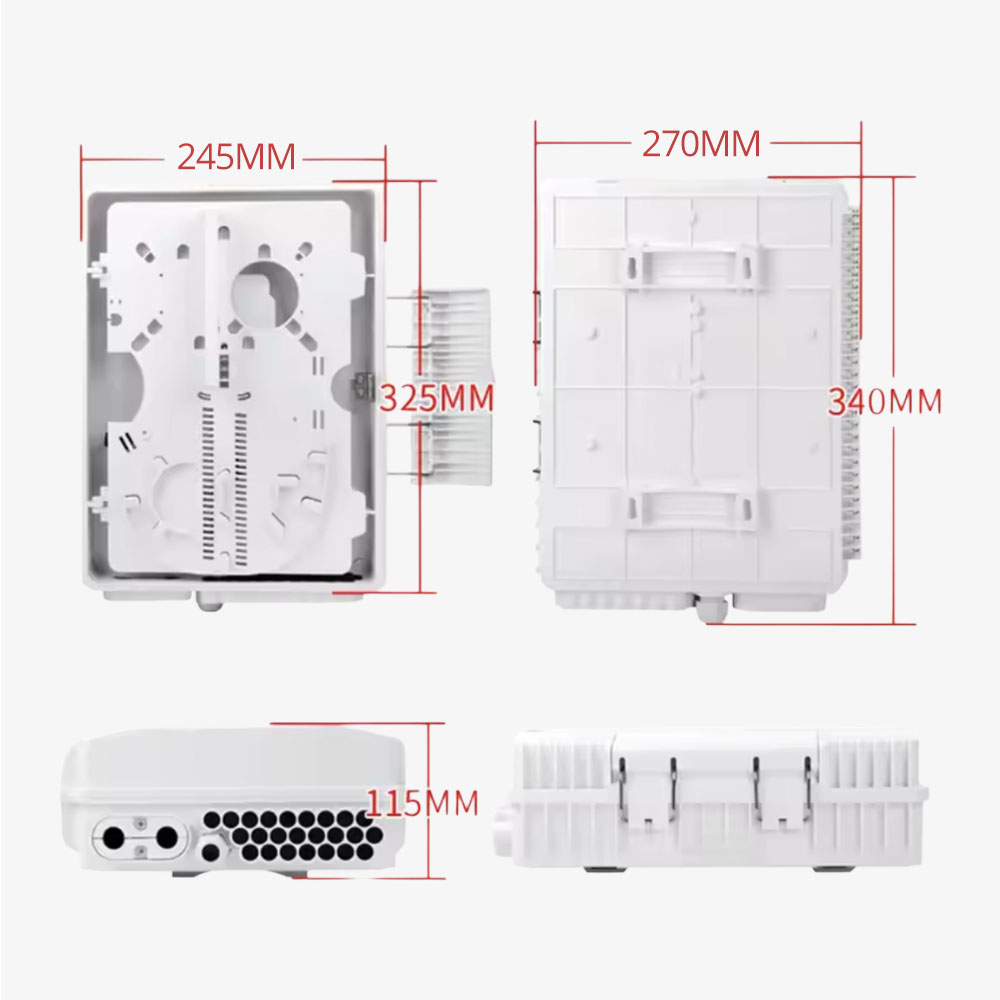

Gövdenin teknik çiziminde iki farklı görünüş yer alır: açık taban görünüşünde 325 × 245 mm, kapalı dış görünüşte 340 × 270 mm gösterilir; derinlik 115 mm’dir. Duvar veya pano üzerinde yer ayırırken kapalı dış ölçüyü esas alın. Kapağın açılması ve kabloların rahat yönlendirilmesi için çevresinde çalışma alanı da bırakın.

Föydeki kapasite bilgilerini doğru okuyun

Bağlı belge, FDK-48W gövde ailesinin teknik föyüdür. Ailedeki 48 fiber ek kapasitesi, bu ürünün 1×32 bölme oranıyla aynı özellik değildir. Farklı splitter ve adaptör düzenlerini anlatan aile tablosu da bu konfigürasyonda bütün adaptör yerlerinin dolu olduğunu göstermez. Yerleşim planınız otuz iki ayrı dış bağlantı noktası gerektiriyorsa, splitter uçlarıyla panel yuvalarının nasıl eşleştirileceğini seçim sırasında netleştirin.

İngilizce aramalarda 1×32 splitter distribution box ve FTTH splitter enclosure adlarıyla karşılaşabilirsiniz. Karşılaştırmada yalnız bu isimlere değil, bağlantı türüne ve bakım erişimine de bakın. Diğer oranlar için fiber optik splitter seçeneklerini, farklı gövde düzenleri için fiber sonlandırma kutularını inceleyebilirsiniz.
