SC APC Splitter 1×4 – SC APC Bölücü 1/4

Dört kola ayrılan fiber hattı için mini PLC

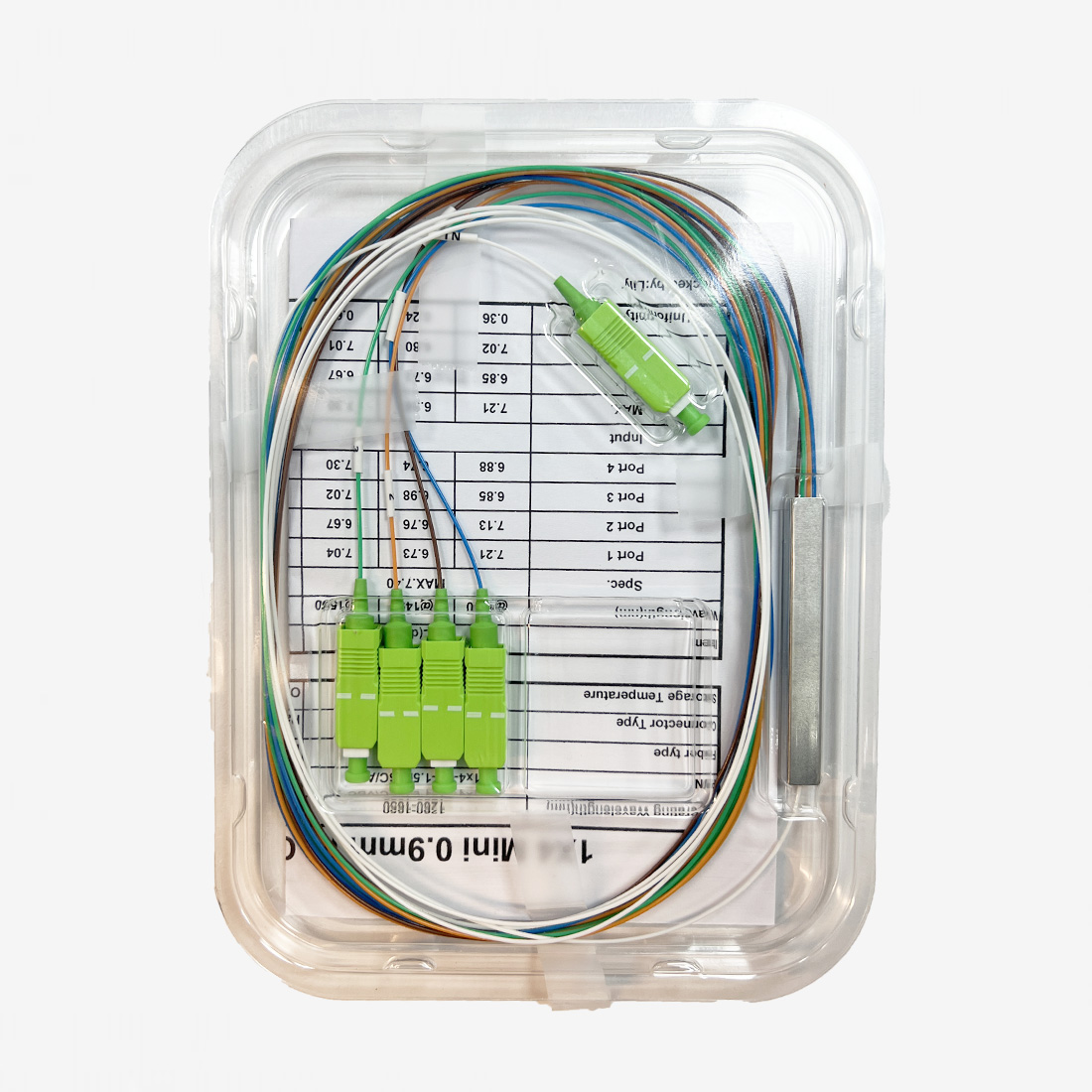

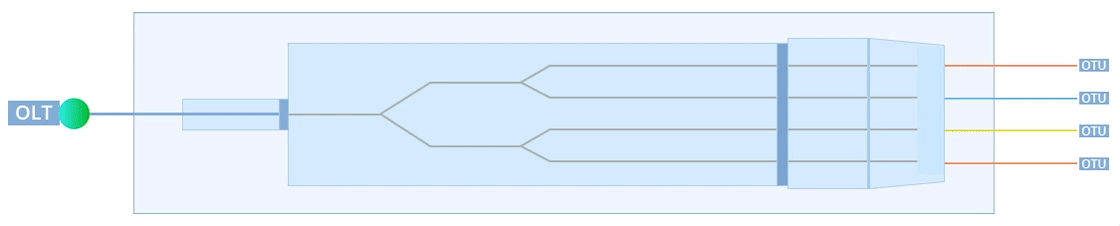

SC APC splitter 1×4, tek besleme fiberinin dört ayrı optik kola dağıtılmasını sağlar. Fibline mini modül, SC/APC sonlandırmalı hatlar için pasif bir dağıtım bileşenidir. Elektrik beslemesi veya yazılım ayarı gerektirmez; uygun bir fiber kutusunda fiziksel olarak yerleştirilip bağlantıları yapılır.

Dört çıkışlı bölücü, az sayıda güzergâha ayrılan bir projede bağlantıları aynı noktada toplamak için değerlendirilebilir. Her çıkış tek bir optik koldur. Üründeki “1×4” ifadesi dört Ethernet portunu veya dört duplex çifti anlatmaz. Dağıtılacak hizmetin çalışması için aktif cihazların ve hattın optik bütçesinin de bu düzenle uyumlu olması gerekir.

SC APC splitter 1×4 hangi ihtiyaca karşılık gelir?

Bir besleme hattından dört bağımsız güzergâha çıkış vermek istiyorsanız önce bu güzergâhlardaki alıcıların ve bağlantıların gereksinimlerini belirleyin. Pasif bölücü optik gücü paylaştırır; sinyali yükseltmez. Dolayısıyla dağıtım noktasına yeterli güç ulaşmıyorsa splitter eklemek bunu düzeltmez.

Daha fazla çıkışlı bir ürünü yalnızca dört kolunu kullanarak seçmek de aynı sonuç değildir. Boş çıkışlar, kullanılan kollara kendiliğinden ek güç aktarmaz. Bugünkü ihtiyacınız ve planlanan genişleme birlikte değerlendirilmelidir. Sekiz çıkış gerekiyorsa SC/APC 1×8 bölücüyü ayrı kayıp hesabıyla karşılaştırabilirsiniz.

1×4 mini PLC için doğrulanmış teknik bilgiler

Bu değerler ürüne bağlı Fibline PLC splitter teknik föyünün 1×4 sütunundan alınmıştır. Föyde konnektör başına 0,2 dB ek kayıp notu bulunur. Kablonun, eklerin ve diğer bağlantı noktalarının kaybı da hat hesabına ayrıca dahil edilmelidir. 7 dB değerini bütün kurulumun uçtan uca kaybı olarak kabul etmeyin.

APC fiber splitter bağlantısında uç uyumu

SC gövdeli iki konnektörün fiziksel olarak benzemesi yeterli değildir. APC ve UPC uç yüzeyleri farklı olduğu için doğrudan eşleştirilmemelidir. Bu ürüne bağlanacak kablo ve adaptör düzeninde SC/APC uyumunu kontrol edin. UPC kullanılan bir hat için aynı kapasitedeki SC/UPC 1×4 modelini inceleyebilirsiniz.

Bağlantı öncesinde uçları uygun ekipmanla inceleyin, gerekiyorsa temizleyin ve temiz yüzeye dokunmadan birleştirin. Bir ucun kirlenmesi, dört çıkışın tamamında sorun olduğu izlenimi yaratabilir; özellikle giriş bağlantısını kontrol etmek bu yüzden önemlidir. Optik fiber veya konnektör içine doğrudan bakmayın.

Küçük gövdeyi kutuya yerleştirmek

Bar tipi veya mini modül adlarıyla karşılaşılan bu yapı, hazır adaptör sıraları bulunan bir kasetten farklıdır. Modül gövdesi sabitlenirken giriş ve dört çıkışın lifleri uygun yönlendirme alanına alınır. Kutu kapağının baskısı, keskin dönüşler veya konnektöre yük bindiren bir yerleşim bağlantıyı olumsuz etkileyebilir.

Satın almadan önce kutunuzun iç yerleşimini, gerekli pigtail uzunluğunu ve koruma çapını teyit edin. Başka bir markanın aynı bölme oranındaki ürünü için verilen uzunluk veya gövde ölçüsü, bu ürünün ölçüsü yerine kullanılamaz. İngilizce malzeme listelerinde 1×4 SC/APC PLC splitter ve mini-module optical splitter adları bu ürün sınıfını tanımlamak için kullanılır.

Dört çıkışta ölçüm nasıl takip edilir?

1. Giriş fiberini ve her çıkışın gittiği güzergâhı etiketleyin.
2. Ölçüm dalga boyunu ve kullanılan cihazı kayıtla birlikte belirtin.
3. Dört çıkışın değerlerini ayrı ayrı kaydedip hat tasarımıyla karşılaştırın.
4. Tek bir çıkışta beklenmeyen fark varsa o kolun konnektörünü, eklerini ve fiber dönüşlerini inceleyin.

1/4 optik bölücüde kullanılmayan uçlar koruyucu kapakla kapalı tutulmalıdır. Sonradan bağlanacak bir hat için ayrılan çıkışın da numarasını kaydetmek, bakım sırasında aktif bir bağlantının yanlışlıkla sökülmesini önlemeye yardımcı olur. Montaj tamamlandığında kutuyu kapatıp son yerleşimde liflerin sıkışmadığını kontrol edin.
