SC UPC Splitter 1×4 – SC UPC Bölücü 1/4

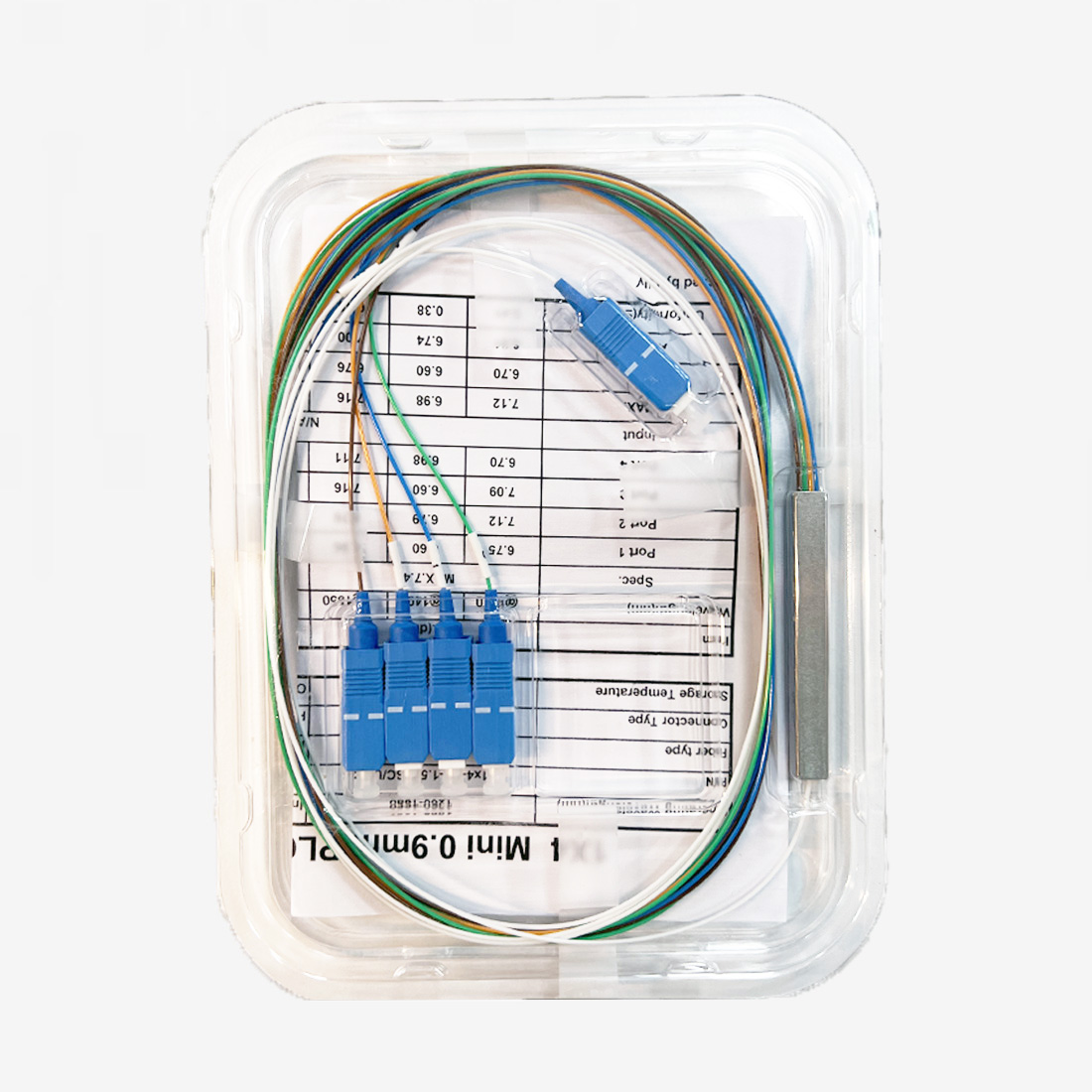

SC UPC splitter 1×4, tek optik hattı dört kola ayırmak için kullanılan Fibline PLC mini modüldür. Singlemode yapısı ve SC/UPC uçlarıyla, uygun pasif optik dağıtım tasarımlarına dahil edilir. Dört çıkışa ihtiyaç duyulan bir noktada seçim, bağlantı tipi kadar hattın taşıyabildiği toplam kayba da bağlıdır.

SC UPC splitter 1×4: dört kola uygun bölme oranı

Çıkış adedi büyüdükçe optik güç daha fazla kola dağılır. Fibline seri tablosunda 1×4 için konnektör hariç ekleme kaybı ≤7,0 dB, 1×8 için ≤10,5 dB olarak verilir. Bu iki üst sınır arasındaki 3,5 dB fark, yalnızca dört kola ihtiyaç duyulan bir projede bölme oranını doğru seçmenin neden önemli olduğunu gösterir. Gerçek hat sonucu ise kullanılan ürünün ölçümüne ve diğer bağlantılara bağlıdır.

1×4 PLC bölücü kullanılması, dört çıkışın mutlaka aynı anda devrede olması gerektiği anlamına gelmez. Boş bırakılan kollar etiketlenmeli ve uçları kapaklı tutulmalıdır. Daha sonra genişleme yapılacaksa, yeni bağlantının kullanılabilir optik güç ve ağ ekipmanı açısından uygunluğu tekrar değerlendirilir.

4 çıkışlı splitter teknik özellikleri

Fibline PLC teknik dosyası konnektör başına 0,2 dB ilave kayıp notu içerir. Bu nedenle 4 çıkışlı splitter için tabloda görülen sayıyı, konnektörlü bütün bağlantının veya uzun fiber hattının toplam kaybı olarak kabul etmeyin. Proje hesabına ekler, konnektörler, kablo zayıflaması ve işletme payı da girer.

Mevcut 1/4 optik bölücü değiştirilirken

Eski parçayı ayırmadan önce girişin ve dört çıkışın nereye gittiğini kaydedin. Renkleri not etmek yardımcıdır; ancak bağlantı listesinde hat numarası da bulunmalıdır. Yeni 1/4 optik bölücü takılırken çıkışların karışması, optik seviye normal görünse bile yanlış hattın bağlanmasına yol açabilir.

Mevcut ürün SC/APC ise yalnızca aynı SC gövdeye sahip olduğu için UPC modeli seçmeyin. UPC ile APC cilalı uçlar doğrudan eşleştirilmez. Her bağlantı noktasının doğru arayüzle tamamlandığını kontrol edin. Değişim sonrasında dört kolu da ayrı ölçerek önceki kayıtlarla karşılaştırın.

Blockless PLC splitter kutuya nasıl yerleştirilir?

İngilizce blockless PLC splitter ifadesi, ince gövdeli bu modül biçimini tanımlar. Modül kendi başına dış ortam dağıtım kutusu değildir; çalışma yerinin koruma ihtiyacına uygun muhafaza seçilmelidir. Fiberlerin modülden çıktığı bölgeyi baskıdan uzak tutun ve gövdeyi sabitleyerek kablo çekme kuvvetinin fiberlere yüklenmesini önleyin.

Konnektörlere erişmek için bütün fiber rezervini sökmeyi gerektirmeyen bir yerleşim, bakım işini kolaylaştırır. Kutuyu kapatırken uçların ve fiber dönüşlerinin sıkışmadığını kontrol edin. SC uçların temizliği için uygun temizleme ve inceleme ekipmanını kullanın.

Çıkış ihtiyacı dördü aşıyorsa

Sekiz çıkışlı SC/UPC bölücü, daha fazla kol gereken bir tasarımda değerlendirilebilir. 1×4 PLC bölücü yerine daha yüksek oranlı model seçildiğinde kayıp hesabı da yenilenmelidir. Ürünün çıkış sayısı, tek başına abone hızını veya ulaşılabilecek mesafeyi belirtmez.
