SC APC Splitter 1×8 – SC APC Bölücü 1/8

Sekiz çıkışlı bir dağıtımı nerede kurmalısınız?

SC APC splitter 1×8, besleme fiberini sekiz kola ayıracağınız noktaya yerleştirilen pasif bir Fibline modüldür. Bina girişindeki uygun bir fiber kutusunda veya projede belirlenmiş bir dağıtım noktasında kullanılabilir. Tek bir girişten çıkan sekiz hat, modül içinde PLC teknolojisiyle optik gücü paylaşır.

Kurulum yerini seçerken yalnızca kutunun boş olmasına bakmayın. Besleme hattının geldiği yön, sekiz çıkışın izleyeceği güzergâh ve ileride yapılacak bakım için erişim alanı birlikte düşünülmelidir. Dağıtımı erişilmesi zor bir noktaya taşımak, küçük bir bağlantı kontrolünü bile gereksiz yere uzatabilir.

Tek kademeli ve kademeli kullanım arasındaki fark

8 çıkışlı PLC bölücü tek kademeli bir ağda doğrudan besleme hattından dağıtım yapabilir. Daha önce başka bir splitter üzerinden gelen hatta bağlandığında ise yeni bir bölme kademesi eklenmiş olur. Bu durumda önceki bölücünün kaybı ortadan kalkmaz; iki kademenin ve aradaki bağlantıların kayıpları birlikte hesaplanır.

Örneğin bir önceki kademenin dört kolundan birine 1/8 fiber bölücü yerleştirildiğinde, o kol sekiz hatta ayrılır. Bu örnek, tek başına bir proje önerisi değildir. OLT ve abone cihazlarının optik sınırları, hat uzunlukları ve bağlantı sayıları bilinmeden uygunluk kararı verilmemelidir. Abone sayısını artırmakla yeterli optik gücü korumak ayrı tasarım konularıdır.

SC APC splitter 1×8 teknik özellikleri

Tablo, ürünün Fibline PLC splitter teknik föyündeki 1×8 değerlerini gösterir. Föyün konnektör başına 0,2 dB ek kayıp notu da hesaba katılmalıdır. Buradaki 10,5 dB sınırı bütün tesisatın kaybı değildir; kablo, ek noktaları ve bağlantılar ayrıca değerlendirilir.

1×8 mini modül ile kaset aynı ürün değildir

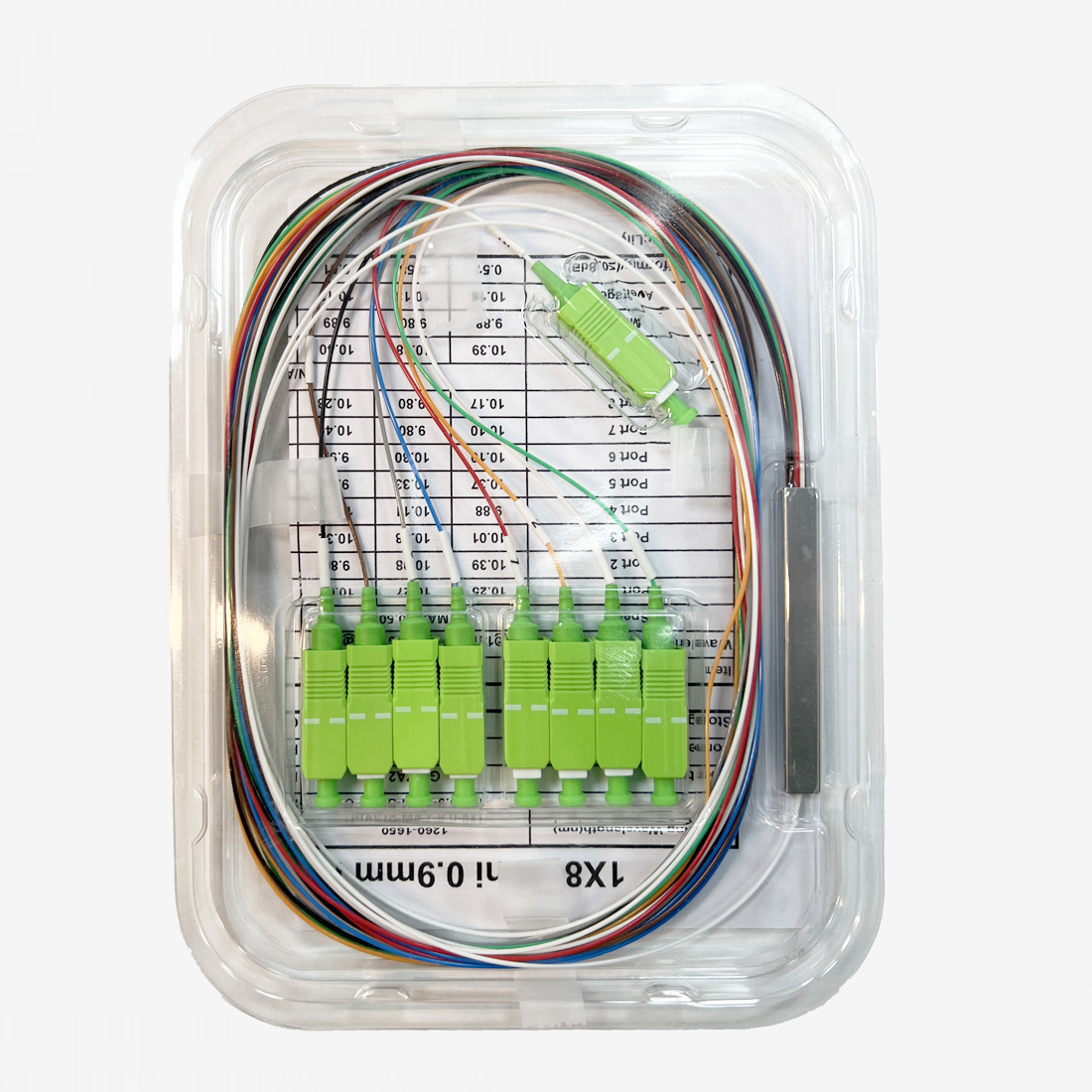

SC APC bar splitter ifadesi, piyasada ince gövdeli modül sınıfı için kullanılır. Bu ürünün lif demeti kutu içinde yönlendirilir; hazır port sıraları bulunan bir kasetin mekanik yerleşimiyle aynı değildir. Gövdeyi sabitlerken liflerin hareket payını korumak ve bağlantı uçlarını erişilebilir bırakmak gerekir.

Pigtail uzunluğu, koruma çapı ve gövde ölçüsü kutu seçimini etkiler. Bunları siparişiniz için teyit edin. Başka bir ürünün aynı 1×8 oranıyla satılması, boyutlarının veya kablo uzunluğunun da eşit olduğu anlamına gelmez. İngilizce kataloglarda bu sınıf SC/APC mini-module PLC splitter olarak geçer; ABS kutulu ve LGX kasetli seçenekler ayrı paket tipleridir.

Bağlantı sonrası hangi kontroller yapılır?

• Giriş fiberi ile sekiz çıkışı ayrı ayrı işaretleyin; her kolun hangi hatta gittiğini kaydedin.
• SC/APC uçları uygun APC bağlantılarla eşleştirin. SC gövdesinin uyması, UPC uçla doğrudan bağlantının doğru olduğu anlamına gelmez.
• Uç yüzeylerini uygun ekipmanla inceleyin ve gerekiyorsa temizleyin. Boşta kalan konnektörleri koruyucu kapakla kapatın.
• Her çıkışın optik seviyesini kullanılan dalga boyunda ölçün. Tek bir kol düşükse o hattın bağlantılarını ve bükülme noktalarını ayrıca kontrol edin.

Ölçüm sonuçlarını yalnızca “çalışıyor” olarak kaydetmek yerine çıkış numarası ve ölçüm koşullarıyla saklamak, sonraki bakımda karşılaştırma yapmayı kolaylaştırır. Kutu kapağı kapandıktan sonra liflerin sıkışmadığını da kontrol edin; açık kutuda alınan ölçüm tek başına son yerleşimi doğrulamaz.

Farklı bağlantı veya daha fazla çıkış gerektiğinde

UPC uçlu bir tesisatta aynı kapasite için SC/UPC 1×8 bölücü değerlendirilebilir. Sekizden fazla dağıtım kolu gerekiyorsa SC/APC 1×16 modeli için kayıp bütçesini yeniden hesaplayın. Daha fazla çıkış, mevcut optik gücün aynı seviyede kalacağı anlamına gelmez.
