SC APC Splitter 1×16 – SC APC Bölücü 1/16

On altı hat için tek dağıtım noktası

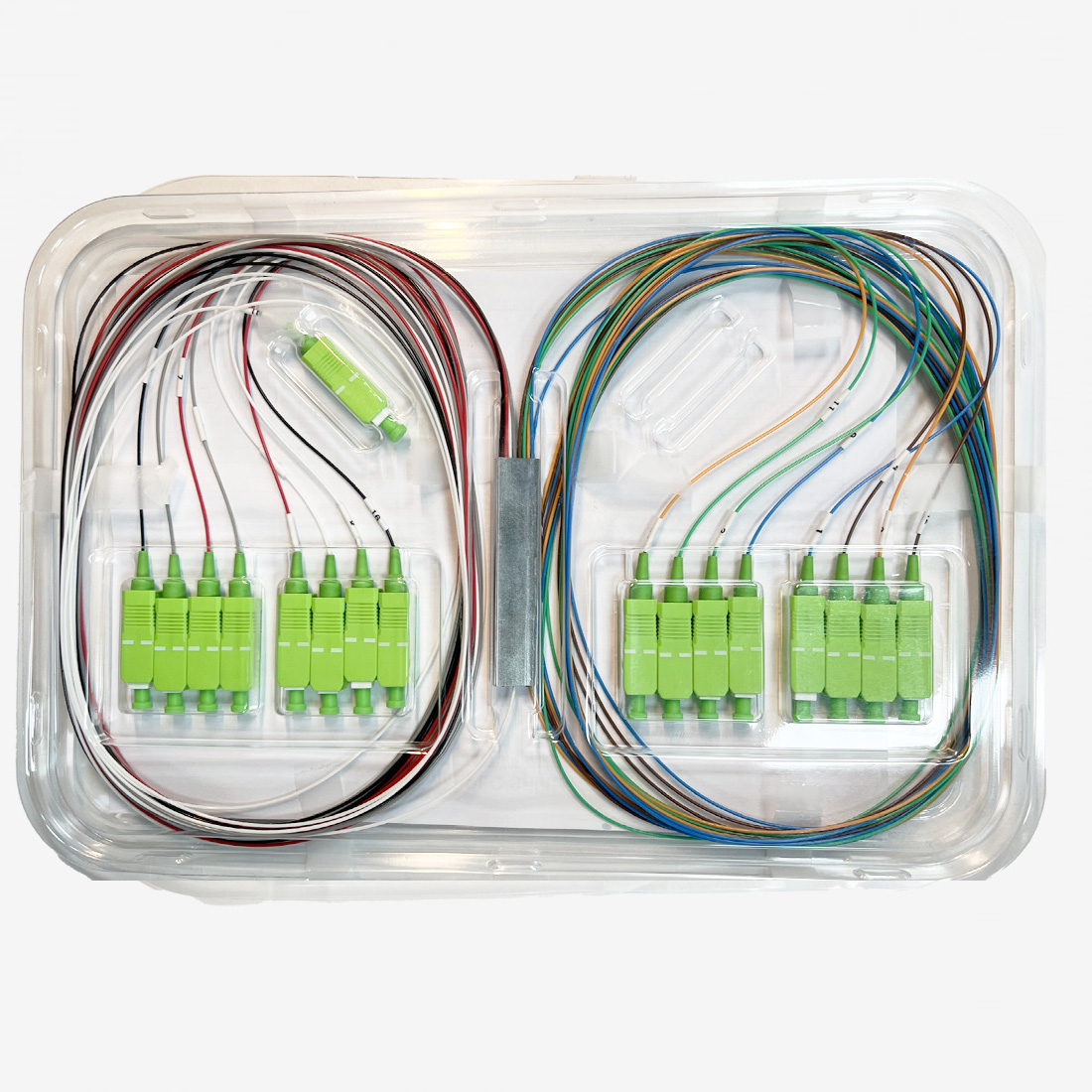

SC APC splitter 1×16, besleme hattını bir kutuda karşılayıp 16 ayrı fiber kola dağıtmak istediğinizde kullanılır. Fibline modelde PLC bölme yapısı ve SC/APC bağlantı uçları bulunur. Mini modül, uygun fiber yönetimine sahip bir kutunun içinde konumlandırılır; dağıtım için elektrik bağlantısı gerekmez.

Örneğin çıkışların ayrı dairelere gittiği bir binada, besleme fiberi modülün girişine gelir ve çıkışlar ilgili abone hatlarına bağlanır. Bu düzenin çalışması yalnızca bölücüye bağlı değildir: aktif cihazların desteklediği bölme oranı, hat mesafesi ve alınan optik güç birlikte değerlendirilmelidir. On altı çıkış bulunması, her kurulumda on altı hizmetin koşulsuz çalışacağı anlamına gelmez.

SC APC splitter 1×16 seçerken iki ayrı karar

Dağıtım kapasitesi

16 çıkışlı PLC bölücü, mevcut ve planlanan kolları birlikte karşılamalıdır. Henüz bağlanmayacak daireler için boş çıkış bırakabilirsiniz; bu uçlar kirlenmeye karşı kapalı tutulmalıdır. Kullanılmayan çıkışlar, bağlı kollara ek güç aktarmaz. Genişleme için SC/APC 1×32 modeli düşünülüyorsa daha yüksek bölme kaybı da yeniden hesaplanmalıdır.

Bağlantı ve mekanik yerleşim

1×16 mini splitter ile kaset tipi splitter aynı şekilde monte edilmez. Bar tipi splitter olarak da anılan bu sınıfta, modülün yanında serbest fiber demetinin düzenlenmesi gerekir. Kutuda sabitleme alanı, dönüş payı ve konnektörlere erişim boşluğu bulunmalıdır. Modülün yalnızca gövdesine bakarak sığacağını varsaymayın; kapak kapandığında fiberlerin sıkışmaması da önemlidir.

SC/APC uçlar, eşleşen APC bağlantılarla kullanılmalıdır. UPC uçla doğrudan birleştirme doğru değildir. Mevcut tesisat UPC bağlantılıysa SC/UPC 1×16 bölücüyü inceleyin. Satın alma sırasında bağlantı tipini açıkça belirtmek, sahada uygun olmayan uçların bir araya gelmesini önler.

Optik değerler ve hesaplamada dikkat edilecek not

Tablonun kaynağı ürünle birlikte sunulan Fibline PLC bölücü teknik föyüdür. Föyde konnektör başına 0,2 dB eklenmesi gerektiği belirtilir. Dolayısıyla 13,5 dB, bütün kablo ve bağlantı elemanları tamamlanmış hattın toplam kaybı değildir. Ek noktaları, fiber mesafesi ve diğer bağlantı kayıpları ayrıca eklenir.

Çıkışlar arası kayıp farkı da ayrı bir bilgidir. Bu değer, bütün çıkışlarda birebir aynı ölçümün görüleceği anlamına gelmez; sınırlar içinde bir dağılım olabilir. Kurulumda her kolun ölçümünü kendi hat uzunluğu ve bağlantılarıyla değerlendirin. Bir çıkışın diğerlerinden belirgin biçimde düşük olması halinde önce o kola ait konnektör, ek ve bükülme noktaları incelenmelidir.

Kutuyu kapatmadan önce

Besleme hattını belirgin biçimde işaretleyin ve on altı çıkışı bir bağlantı listesine yazın. Fiber demetini konnektörlerden çekerek yerleştirmeyin; gövde ve kablo düzenleyicilerin uygun noktalarından destekleyin. Kutuya yeni bir abone hattı eklendiğinde diğer bağlantılara dokunmadan çalışılabilecek alan bırakılması, sonraki müdahaleleri kolaylaştırır.

Uç yüzeylerinin temizliği ölçümün bir parçasıdır. Uygun inceleme ve temizleme ekipmanıyla kontrol edilen konnektörleri bağlayın, ardından kullanılan dalga boyuna uygun cihazla değerleri kaydedin. Pasif parçanın dış görünümünün sağlam olması, optik bağlantının temiz ve doğru yapıldığını tek başına göstermez.

Siparişi netleştiren bilgiler

1/16 fiber bölücü için ihtiyacınızı bildirirken SC/APC bağlantıyı, kullanılacak kutuyu ve beklenen pigtail uzunluğunu belirtin. Fiber koruma çapı ile gövde ölçüsü siparişe uygun olarak teyit edilmelidir. Başka bir markanın “90 cm” veya “900 µm” açıklaması, bu Fibline ürünün aynı ölçülerde olduğunu kanıtlamaz.

İngilizce proje listelerinde 1×16 SC/APC PLC splitter ve mini-module optical splitter adlarıyla karşılaşabilirsiniz. Buradaki 16, optik çıkış sayısıdır; Ethernet portu veya duplex bağlantı çifti sayısı değildir. Ürünü bağlantı listesine bu ayrımı koruyarak eklemek, malzeme seçiminde karışıklığı azaltır.
