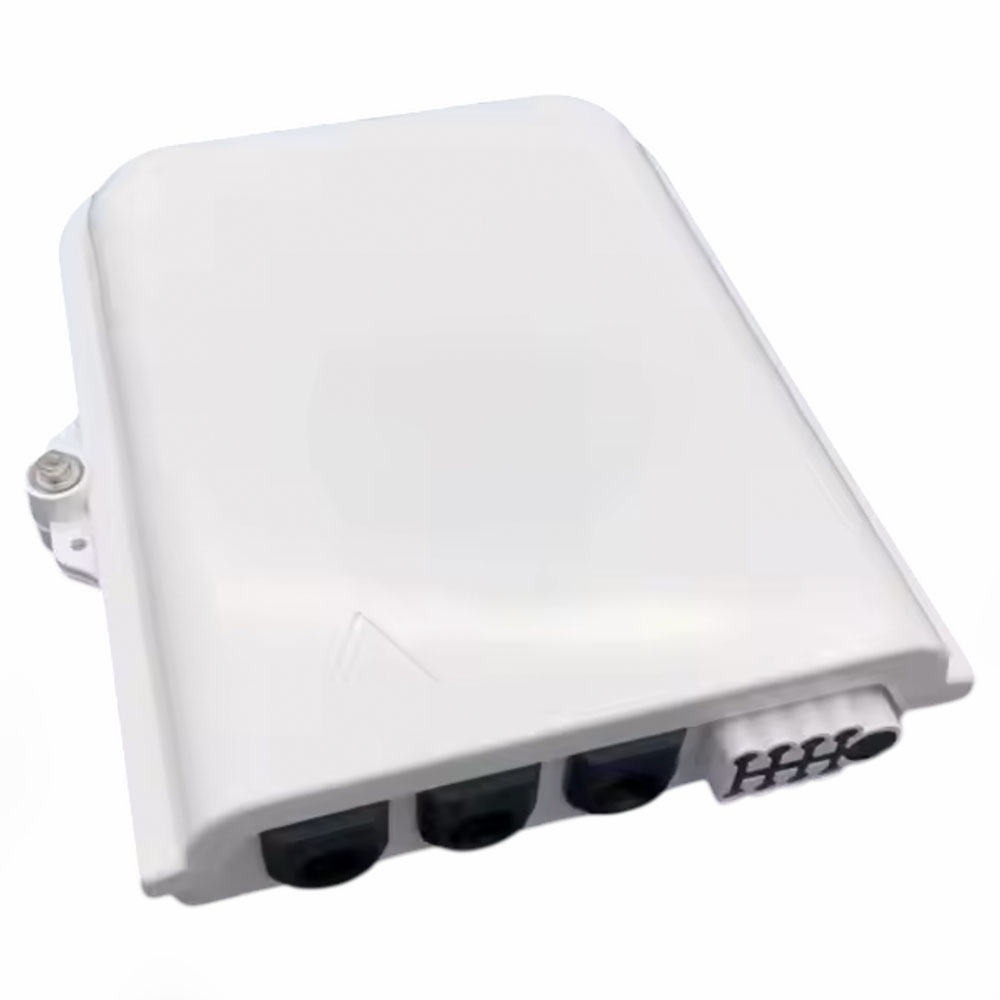

1×8 Fiber Optik Dağıtım Kutusu – IP65 – GPON – ODK – SC/APC Splitter 3 Giriş 8 Çıkış

Besleme hattından sekiz aboneye düzenli dağıtım

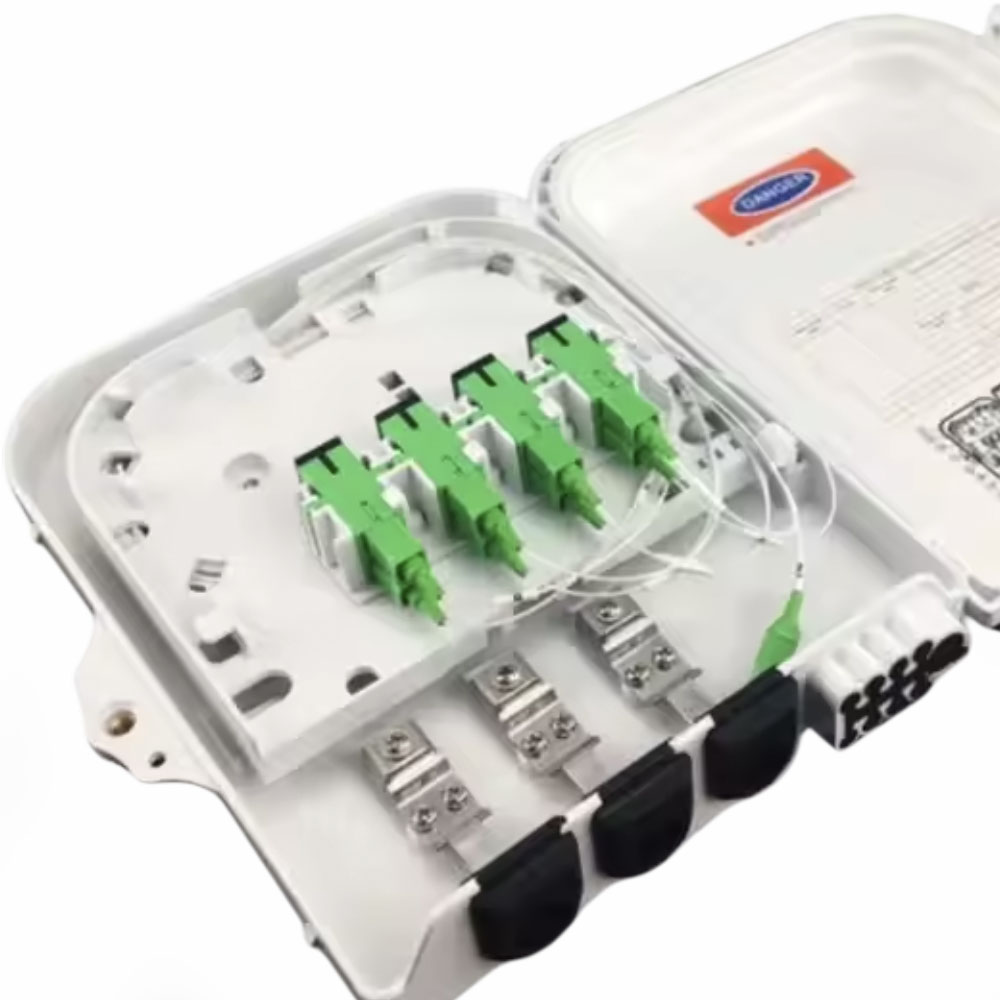

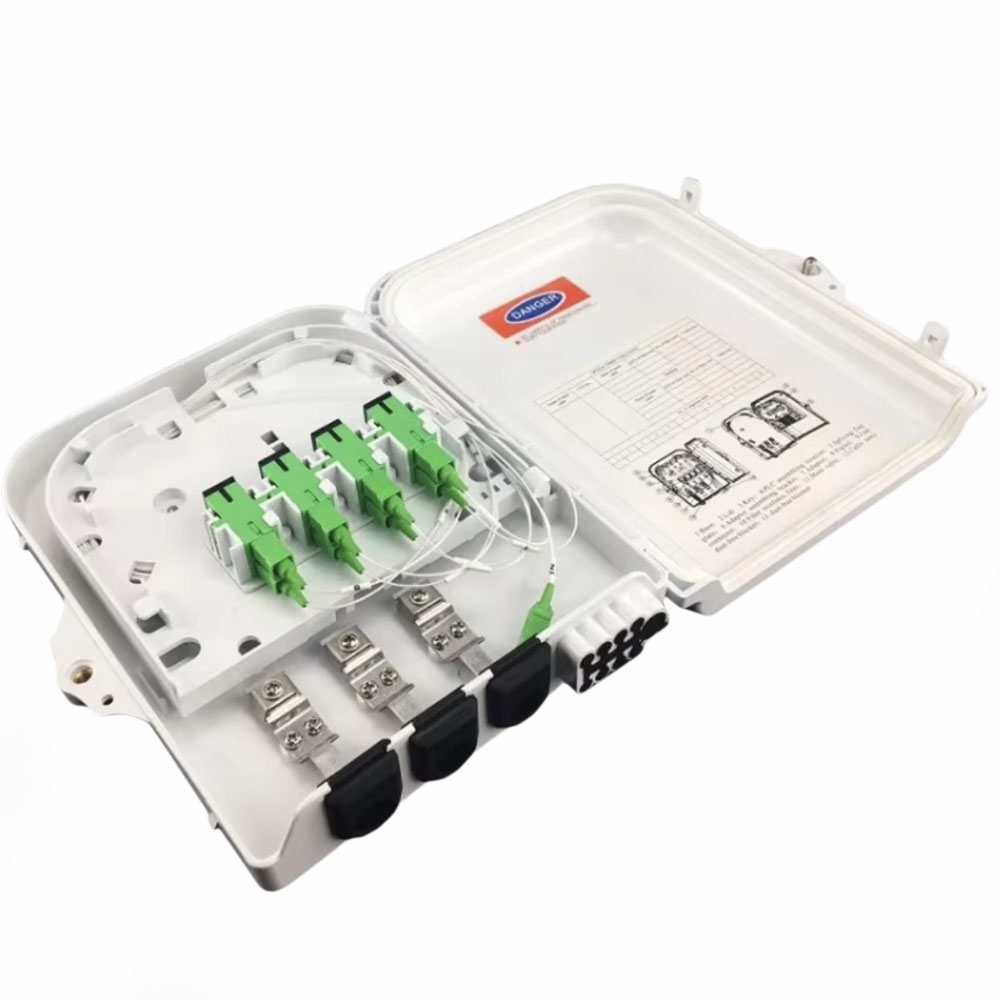

1×8 dağıtım kutusu, besleme fiberi ile abone tarafına giden hatları aynı gövdede toplar. Fibline ürün, SC/APC splitterli yapı ile sekiz kola dağıtım için sunulur. Gövde içindeki adaptör alanı bağlantıları düzenlerken kablo sabitleme bölümü giriş ve çıkışların yerleşimini destekler.

Bir dış duvarda sonlandırma noktası oluştururken yalnızca kutunun port sayısına bakmak yeterli değildir. Besleme kablosunun güzergâhı, abone kablolarının çıkacağı yön ve kapağa erişim alanı birlikte planlanmalıdır. Özellikle sonradan yeni abone bağlanacak noktalarda, mevcut hatları sökmeden bağlantılara ulaşılabilmesi bakım işini kolaylaştırır.

Üç giriş ile sekiz çıkış aynı şeyi saymaz

Ürün adındaki üç giriş ve sekiz çıkış, kutunun kablo geçiş düzenini belirtir. 1×8 ise splitterın optik bölme oranıdır. Bu nedenle üç kablo girişi bulunması, splitterın üç ayrı optik besleme girişi olduğu anlamına gelmez. Teknik föyde adaptör alanı en fazla sekiz SC simplex, kapasite ise sekiz fiber olarak verilir.

Bu splitterli ODK, boş bir sonlandırma kutusundan farklı bir ürün seçeneğidir. Mevcut kutuya yalnızca bölücü eklemek istiyorsanız SC/APC 1×8 mini splitter sayfasını inceleyebilirsiniz. Kutuyla birlikte yapılan seçimde ise montaj yeri, bağlantı düzeni ve kablo geçişleri bir arada değerlendirilmelidir.

8 port GPON kutusu teknik tablosu

Gövde bilgileri Fibline dağıtım kutusu teknik föyüne dayanır. Föydeki ağırlık, bu kutu ailesinin değeridir; takılı bileşenler ve ambalajla birlikte sevkiyat ağırlığı farklı olabilir. Ana kablo ve drop kablo çaplarının giriş parçalarıyla uyumu sipariş öncesinde kontrol edilmelidir.

IP65 fiber kutusu montajında sızdırmazlık

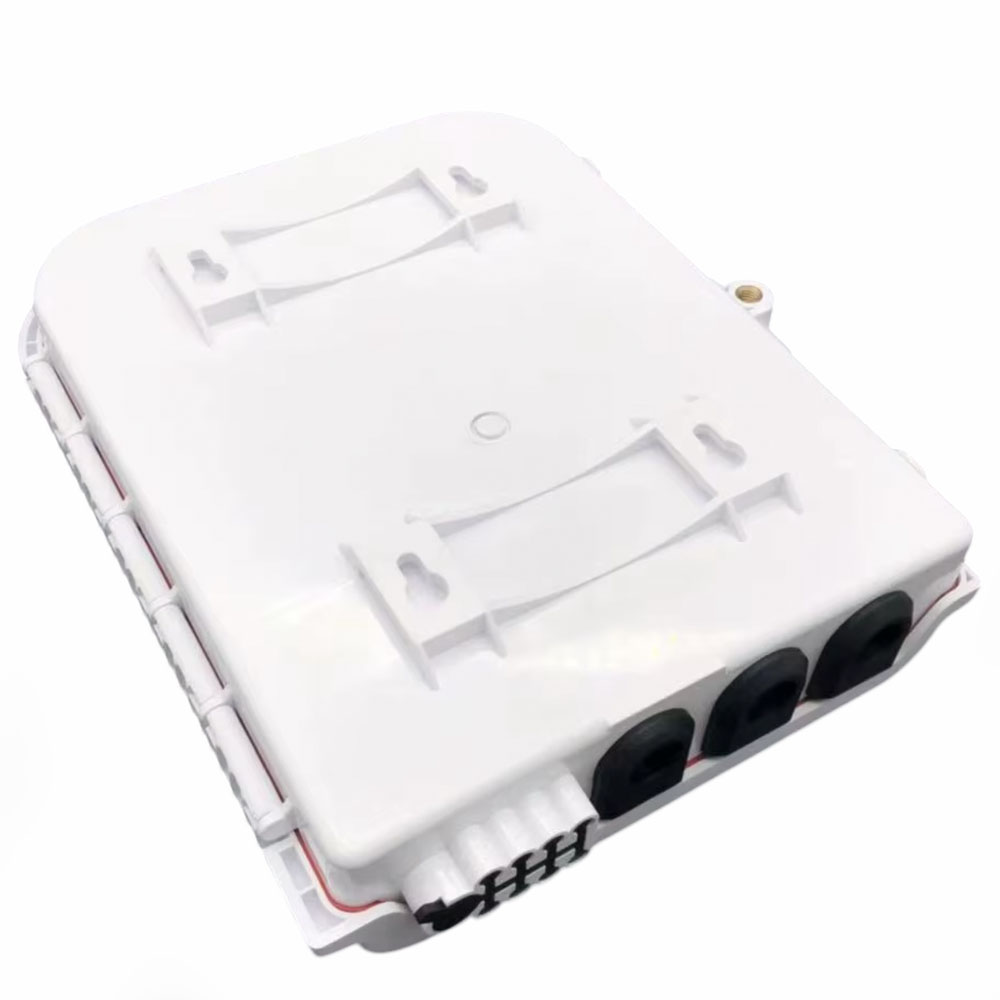

IP65 koruma beyanı, kablo girişleri açık bırakılan veya kapağı tam kapanmayan bir kurulum için güvence oluşturmaz. Kullanılan girişlerin kabloya uygun şekilde kapatılması, boş geçişlerin korunması ve kapak temas yüzeyinin temiz kalması gerekir. Duvar sabitlemesi kutuya veya içindeki liflere yük bindirmeyecek biçimde yapılmalıdır.

Besleme kablosunu önce uygun sabitleme noktalarına alın; çekme yükünü optik uçlara taşımayın. Abone kablolarını çıkışlarına göre ayırın ve her birini etiketleyin. Kapağı kapatırken fiberlerin kenara sıkışmadığını, bağlantı uçlarının erişilebilir kaldığını kontrol edin. Bir kutunun dışarıdan kapalı görünmesi, içerideki fiber yerleşiminin doğru olduğunu tek başına göstermez.

SC/APC bağlantı ve optik bütçe

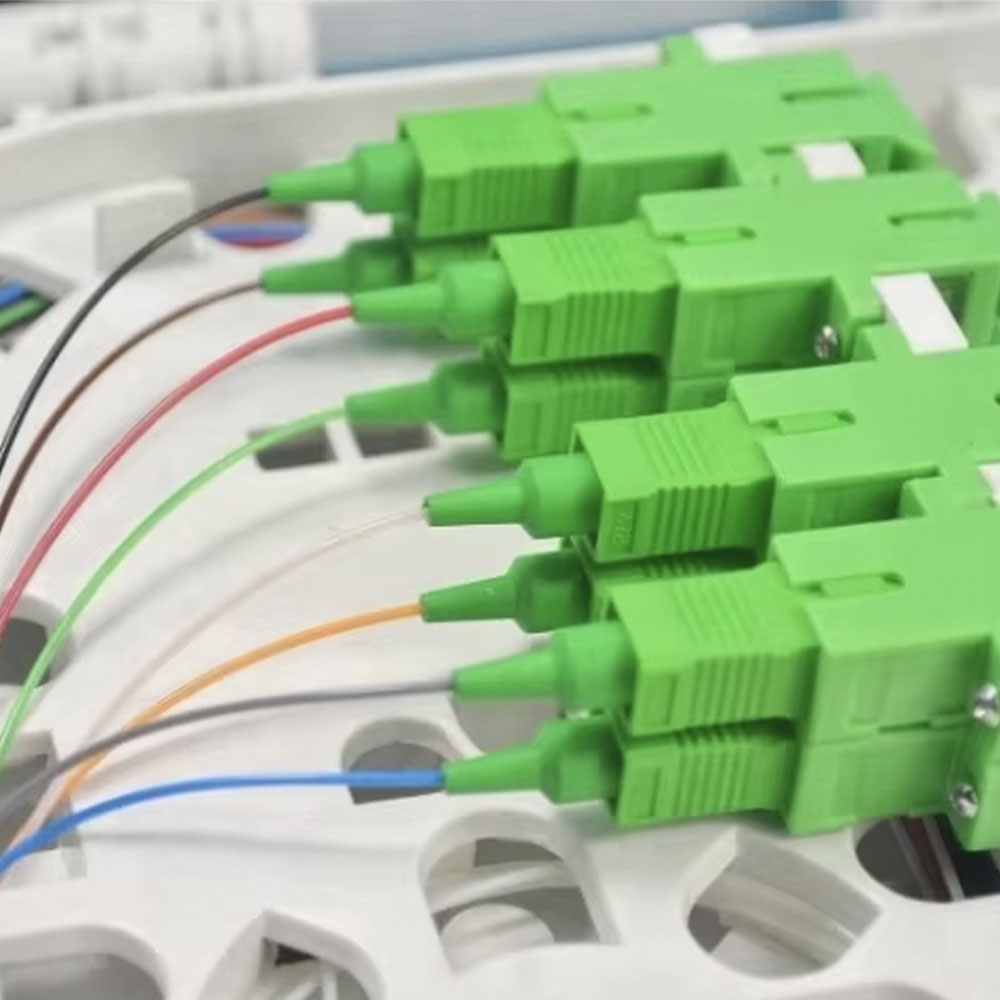

SC/APC uçlar, uyumlu APC bağlantılarla eşleştirilmelidir. UPC uçlarla doğrudan bağlantı kurmayın. Bağlantı öncesinde uç yüzeylerini uygun ekipmanla inceleyip gerekiyorsa temizlemek, kirlenmeden kaynaklanan ilave kayıpların önüne geçmeye yardımcı olur.

FTTH dağıtım kutusu aktif bir cihaz değildir. Splitter optik gücü kollar arasında paylaştırır; sinyali güçlendirmez ve internet hızını belirlemez. Çalışacak hattın hesabında bölücü kaybı, kablo mesafesi, ekler ve bağlantılar birlikte değerlendirilmelidir. Kutu föyünde splitterın optik kayıp tablosu yer almadığından bu sayfada bitmiş düzene ait bir kayıp garantisi verilmez.

Devreye alma kaydı nasıl tutulur?

Dağıtım tamamlandığında her çıkışı abone veya güzergâh bilgisiyle eşleştirin. Ölçülen optik seviyeyi, dalga boyunu ve ölçüm noktasını kayıt altına alın. Böylece daha sonra tek bir abone hattında sorun yaşandığında aynı koşullarla karşılaştırma yapılabilir. Boş kalan çıkışların uçlarını kapalı tutun ve onları da bağlantı planına ekleyin.

İngilizce proje listelerinde bu sınıf FTTH distribution box with 1×8 splitter veya 8-port fiber access terminal olarak adlandırılabilir. Her iki ifade için de gövde kapasitesi ile gerçek optik bölme düzenini ayrı kontrol etmek gerekir. Daire içinde yalnızca tek bağlantı noktası arıyorsanız tek portlu optik priz farklı bir kullanım amacına hizmet eder.
