OTDR Test Kablosu 1 km – SC/UPC–SC/APC Launch Box

OTDR test kablosu: 1 km SC/UPC–SC/APC

OTDR test kablosu, ölçüm cihazı ile incelenen fiber hat arasına ek bir fiber uzunluğu yerleştirir. Bu 1 km modelin bir ucu SC/UPC, diğer ucu SC/APC bağlantılıdır. Cihaz tarafında UPC, ölçülecek hat tarafında APC bağlantı gereken kurulumlarda uç eşleştirmesini doğru yapmaya yardımcı olur.

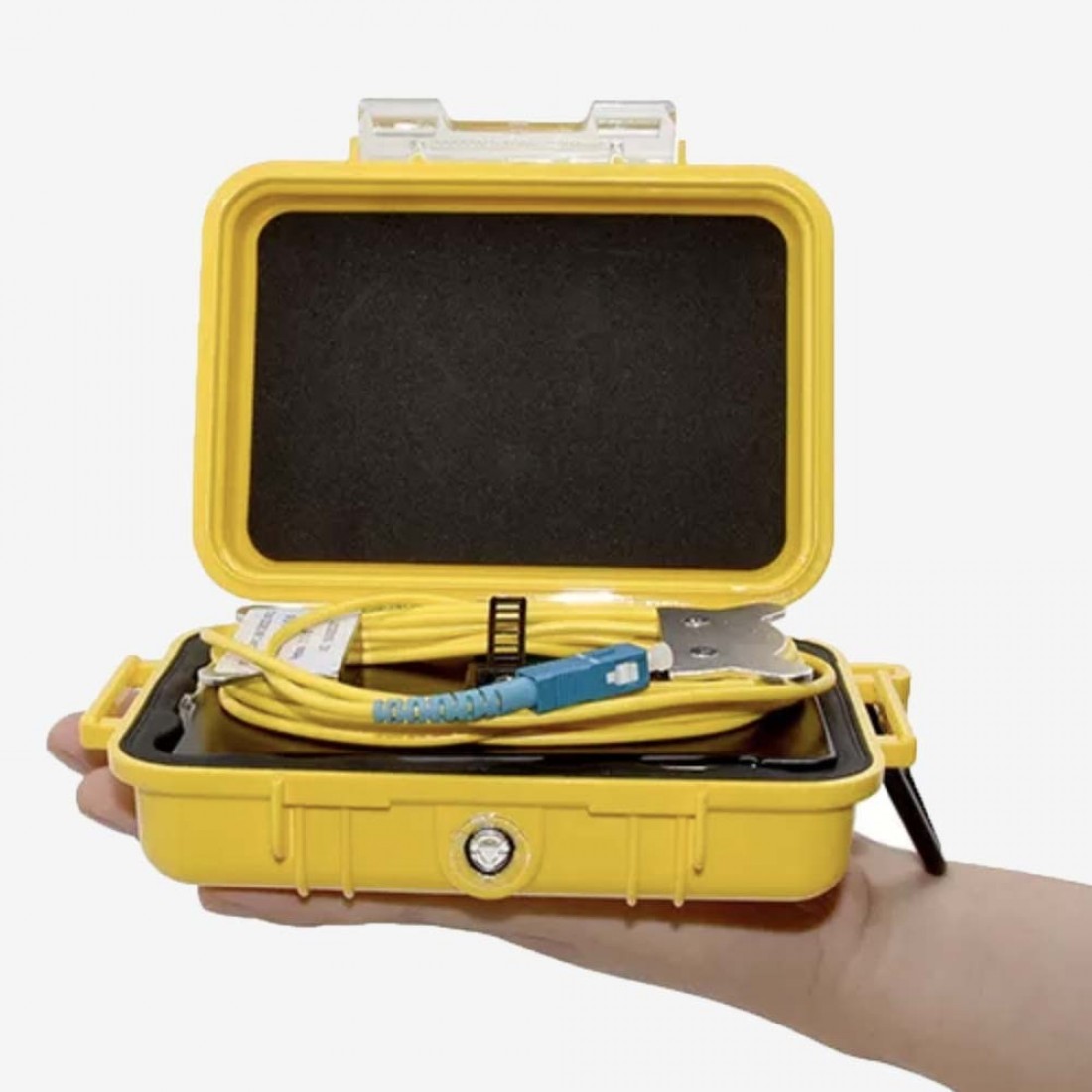

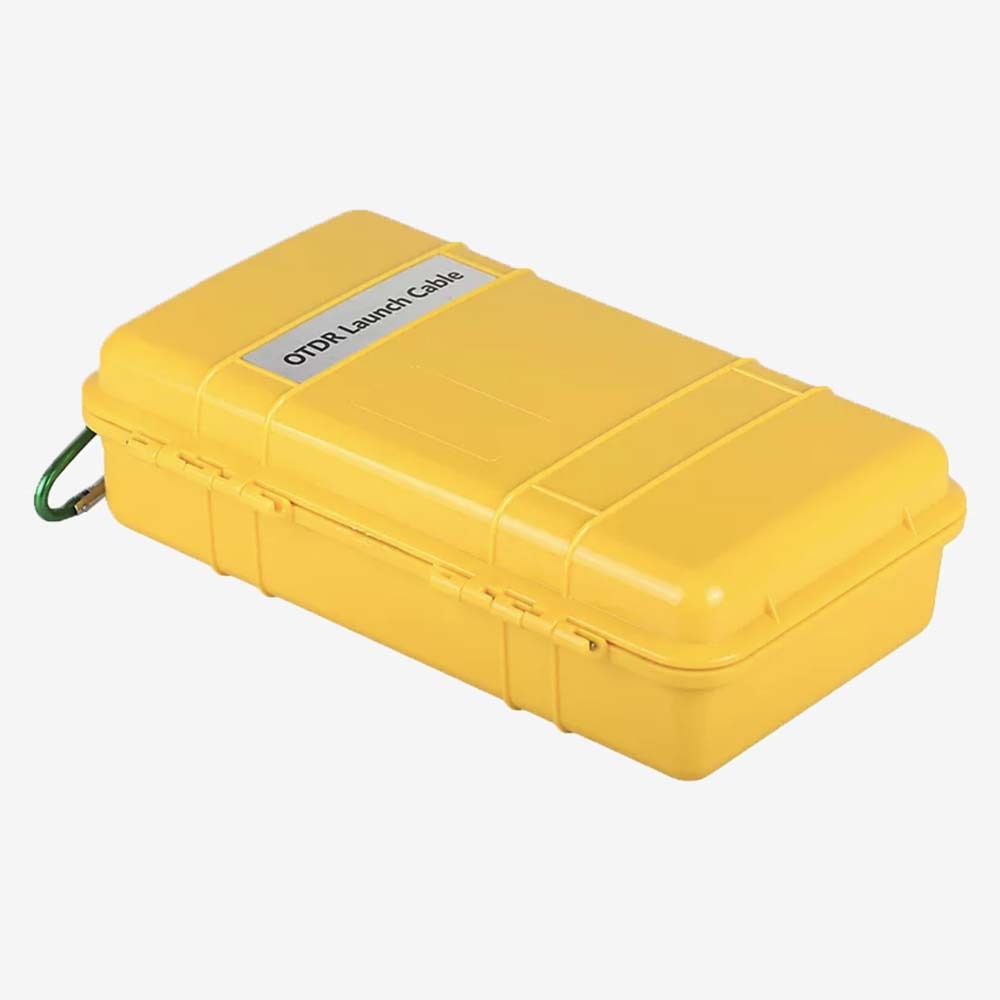

Ürün, sarı taşıma kutusu içindeki tampon fiberden oluşur. Sahada kullanılan OTDR tampon kablo ve launch cable adları aynı kullanım amacını tarif eder. Kutu, uzun fiberin taşınmasını ve kullanılmadığı zaman düzenli tutulmasını kolaylaştırır. Bu ürün bir ölçüm cihazı değildir; mevcut cihazınızın test düzenine eklenir.

İlk bağlantıyı neden tampon fiberle ölçersiniz?

OTDR’nin ilk bağlantı noktasındaki güçlü yansıma, hemen ardından gelen kısa bölümün değerlendirilmesini zorlaştırabilir. Başlangıçta kullanılan tampon fiber, ölçülecek hattın ilk bağlantısını cihazdan uzağa taşır. Böylece test düzeni uygun seçildiğinde ilk konnektörün kaybını incelemek için gereken ölçüm alanı elde edilir.

“Ölü bölge kablosu” olarak da anılan bu aksesuar, cihazın fiziksel ölü bölgesini ortadan kaldırmaz. Amaç, test edilen bağlantıyı bu bölgenin dışına yerleştirmektir. Gerekli tampon uzunluğu; cihazın özellikleri, darbe genişliği ve test ayarlarıyla birlikte değerlendirilir. 1 km launch kablo seçimi de ölçüm planınıza göre yapılmalıdır.

SC UPC SC APC uçlarını doğru eşleştirin

İki uç SC gövdeli olsa da temas yüzeyleri farklıdır. UPC ucu UPC karşılığa, APC ucu APC karşılığa bağlayın. Bir adaptöre fiziksel olarak oturması, farklı polisajların birlikte kullanılabileceğini göstermez. Doğrudan APC–UPC eşleşmesi ölçümde istenmeyen yansımaya neden olabilir.

Örneğin cihazınızın çıkışı SC/UPC ve hat başlangıcınız SC/APC ise bu iki uçlu yapı uygun bağlantı düzenini kurmak için değerlendirilir. Cihaz çıkışı farklıysa yalnızca kablo uzunluğuna bakarak seçim yapmayın. Üretici açıklaması için Fluke Networks’ün APC ve UPC bağlantı notunu inceleyebilirsiniz.

Teknik föydeki fiber bilgisi

Bu modelin de listelendiği ortak ürün föyünde fiber, single mode ITU-T G.657A2 olarak tanımlanır. Tipik fiber kaybı 1310 nm’de 0,35 dB/km altında, konnektör ekleme kaybı 0,30 dB altında belirtilmiştir. Bunlar farklı ölçütlerdir; tek bir toplam hat kaybı değeri gibi kullanılmamalıdır. Model eşleştirmesi için iki uç seçeneğini birlikte gösteren teknik föyü inceleyebilirsiniz.

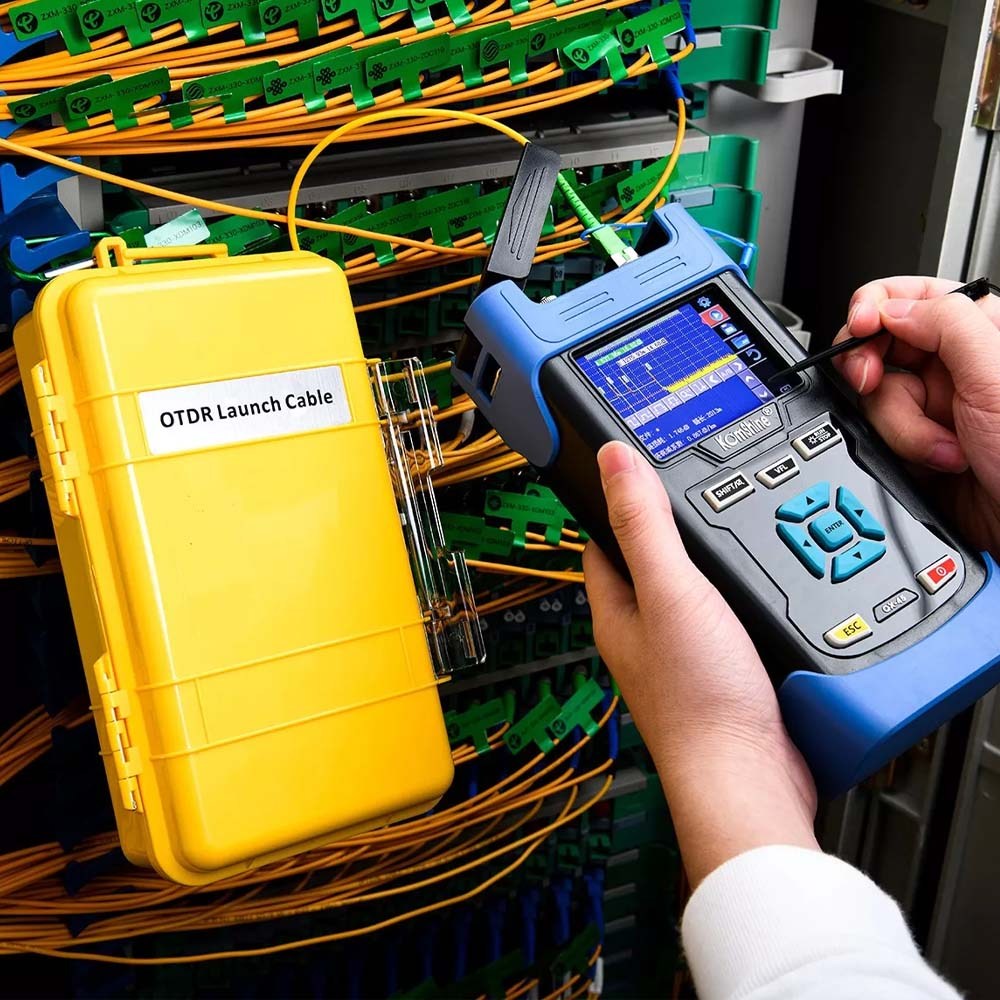

OTDR launch box ile ölçüme hazırlanırken

1. Cihaz portunu ve hattın bağlantı tipini kontrol edin.
2. Konnektör uçlarını uygun yöntemle inceleyip temizleyin.
3. Tampon kabloyu keskin kıvrımlar oluşturmadan yerleştirin.
4. Cihazın launch fiber ayarlarını kullanım kılavuzuna göre yapın.
5. İlk bağlantı olayını ölçüm izinde doğru konumda değerlendirin.

Ölçüm raporunda kutudaki fiber uzunluğu ile test edilen hattın uzunluğunu birbirinden ayırın. Cihazın tampon fiber telafisi veya olay işaretleme işlevi varsa modelin talimatına göre kullanın. Ayar adları ve işlem sırası cihazlar arasında değişebilir.

Hattın son ucunu da değerlendirecek misiniz?

Başlangıçta bir launch kablo kullanılması, hattın son konnektörünü her koşulda ölçmeye yetmez. Son bağlantının kaybını incelemek için test planında bir alıcı tampon fiber, yani receive cable, gerekebilir. Uzak uçta kullanılacak parçanın bağlantı tipi de hattın o ucuyla aynı olmalıdır.

Kurulumunuz her iki tarafta APC uç gerektiriyorsa SC/APC–SC/APC OTDR test kablosu seçeneğiyle karşılaştırın. Siparişten önce fiber türünün test edilecek hatla uyumunu da doğrulayın; bağlantı gövdesi ve uzunluk tek başına bütün ölçüm gereksinimlerini belirlemez.
