SC/APC OTDR Tampon Kablo 1 km – G.657A2 Launch Box

OTDR tampon kablo ile APC bağlantılı hatları test edin

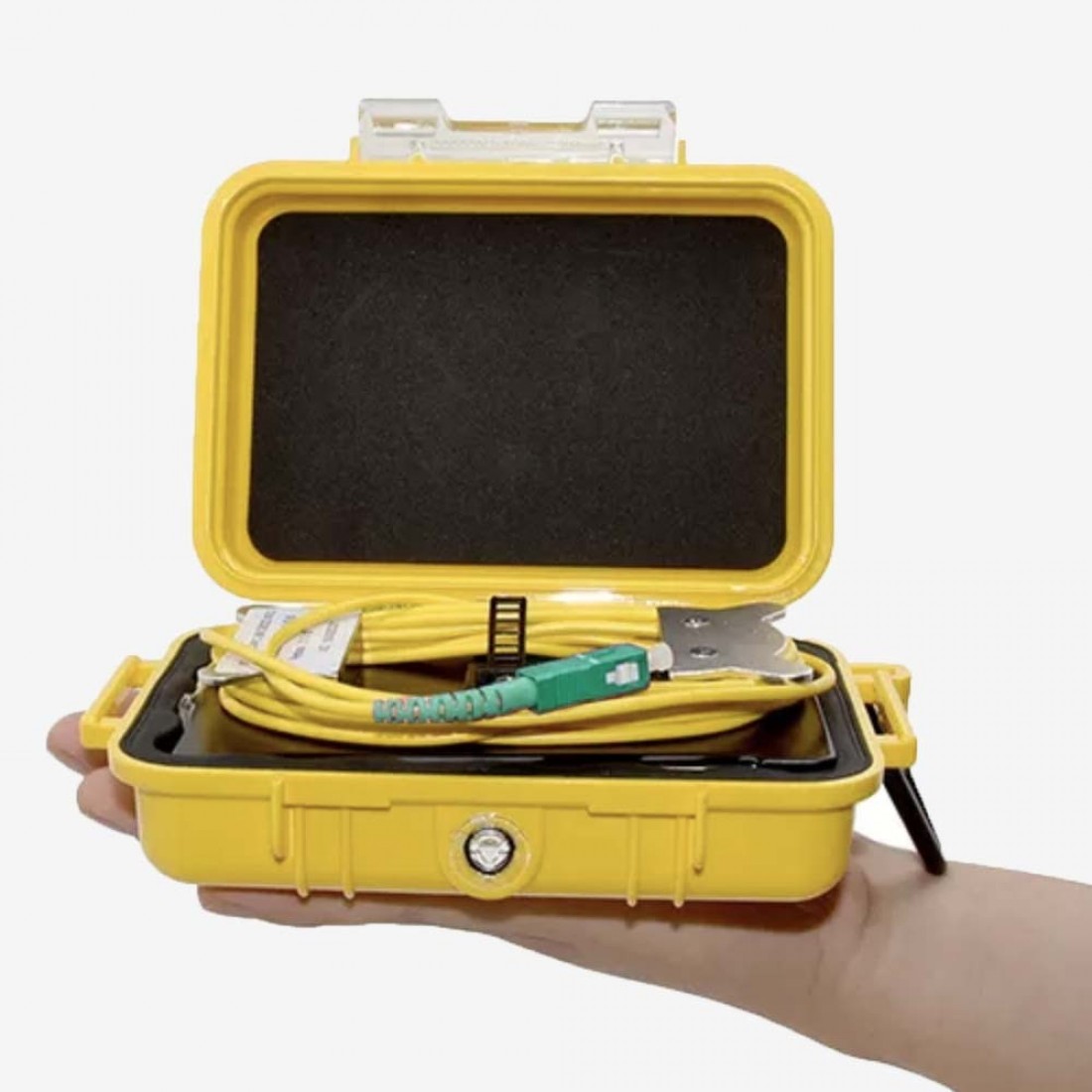

OTDR tampon kablo seçerken ölçümün hangi ucunda kullanacağınız önemlidir. Bu model, iki ucunda SC/APC konnektör ve kutu içinde 1000 m single mode fiber taşır. Cihaz ile hat arasında başlangıç tamponu olarak veya test planına uygun biçimde hattın uzak ucunda alıcı tampon olarak değerlendirilebilir.

APC bağlantı kullanılan bir dağıtım panelinde ilk ve son konnektör kayıplarını incelemek istiyorsanız, tampon fiberin ucunun da aynı bağlantıya uygun olması gerekir. Bu SC APC test kablosu, her iki ucun APC istendiği düzenler içindir. Cihazınızın portu UPC ise APC konnektörü doğrudan o porta takmayın.

G.657A2 fiber ve teknik değerler

Ürünün teknik föyünde fiber türü ITU-T G.657A2 olarak belirtilir. Bu G.657A2 launch kablo için verilen fiber kaybı ile konnektör kaybı farklı ölçütlerdir. İkisini tek bir toplam kayıp garantisi gibi değerlendirmemek gerekir.

Değerler ürünün teknik veri sayfasına dayanır. Kullanılacak dalga boyu, darbe genişliği ve bağlantı temizliği, sahada elde edilen ölçümün değerlendirilmesinde ayrıca dikkate alınmalıdır.

Başlangıç ve alıcı tamponun görevleri

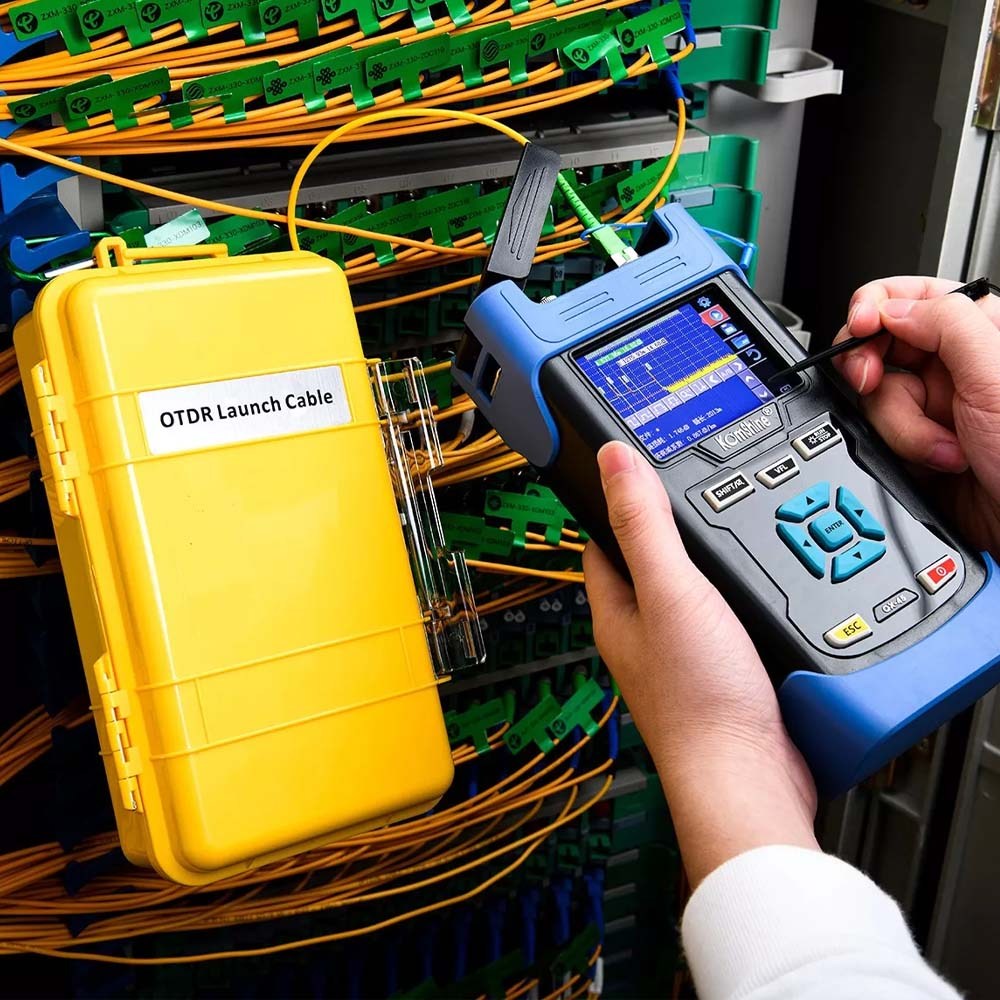

Başlangıca eklenen fiber, test edilecek ilk bağlantıyı OTDR’nin başlangıç ölü bölgesinden uzağa taşımak için kullanılır. Uzak uca yerleştirilen alıcı fiber ise son bağlantının ardından ölçülebilir bir fiber bölümü sağlar. İngilizce belgelerde bu iki konum için launch cable ve receive cable ifadeleri kullanılır.

1000 m tampon fiber kullanmak, cihazın bütün ölü bölgelerinin ortadan kalktığı anlamına gelmez. Gerekli uzunluğu cihazın ölçüm özellikleriyle birlikte seçin. Ölçüm izinde tamponun bitişini belirleyerek gerçek hattın başlangıcını doğru ayırmak, rapordaki mesafe ve olayların yorumlanmasını kolaylaştırır.

Hangi uç kombinasyonuna ihtiyacınız var?

Her iki uç SC/APC ise bu sürümü değerlendirebilirsiniz. Cihaz tarafında SC/UPC gerektiğinde SC/UPC–SC/APC uçlu 1 km modeli farklı bir bağlantı düzeni sunar. Uçları ayırt ederken yalnızca gövdenin şekline bakmayın; port etiketi ve cihaz kılavuzundaki polisaj bilgisini karşılaştırın.

OTDR launch cable kullanımında temiz bağlantı yüzeyleri önemlidir. Ölçüm öncesinde konnektörleri uygun fiber inceleme ve temizleme yöntemleriyle kontrol edin. Test sonrasında koruyucu kapakları kapatıp bağlantı kablolarını kutu içinde ezilmeyecek şekilde yerleştirin.

Saha ekibi için son kontrol

• Ölçülecek hat single mode fiberle uyumlu mu?
• Her iki karşı bağlantı SC/APC mi?
• Seçilen darbe genişliği için tampon uzunluğu yeterli mi?
• Hattın son bağlantısını incelemek için ikinci tampon gerekiyor mu?

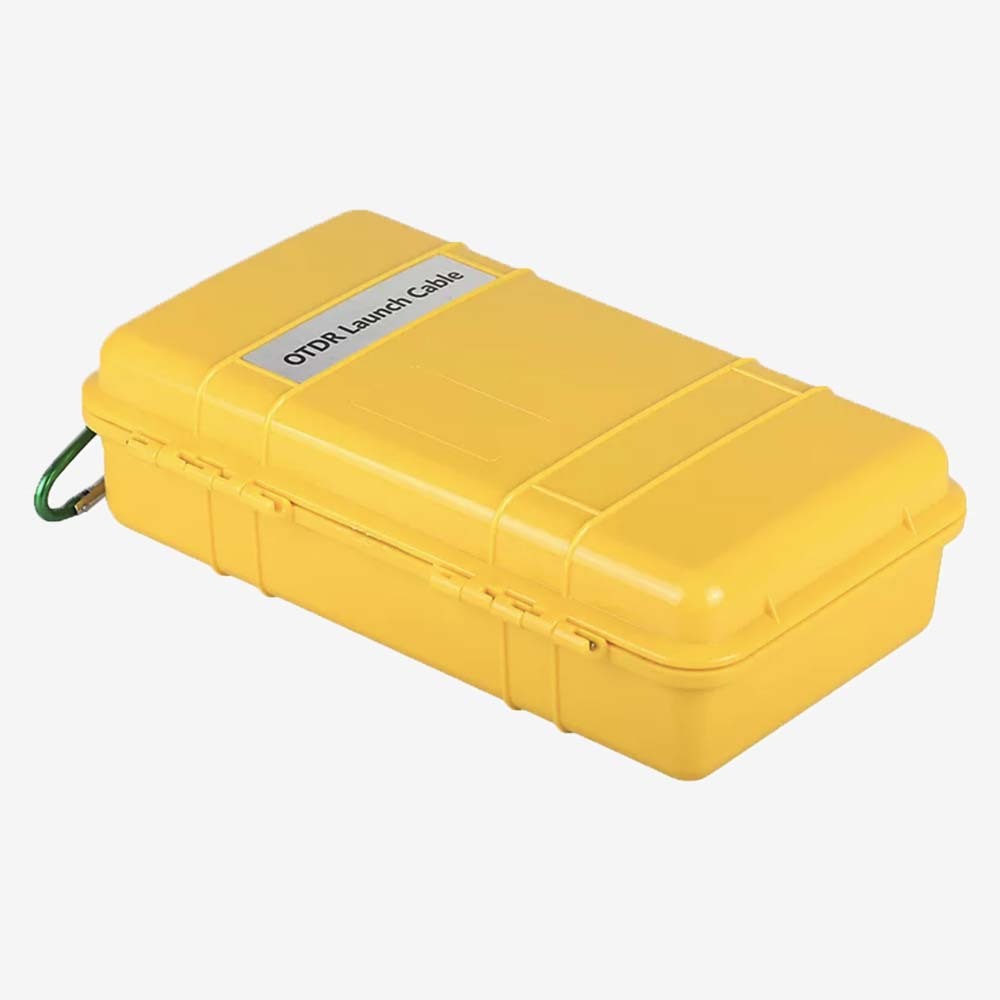

Bu kontrolleri iş başlamadan yapmak, ölçüm sırasında yanlış uç nedeniyle tekrar bağlantı kurma ihtiyacını azaltır. Kutulu yapı taşıma kolaylığı sağlar; ürün için ayrıca doğrulanmış bir IP koruma sınıfı belirtilmediğinden su altında kullanım varsayılmamalıdır.
